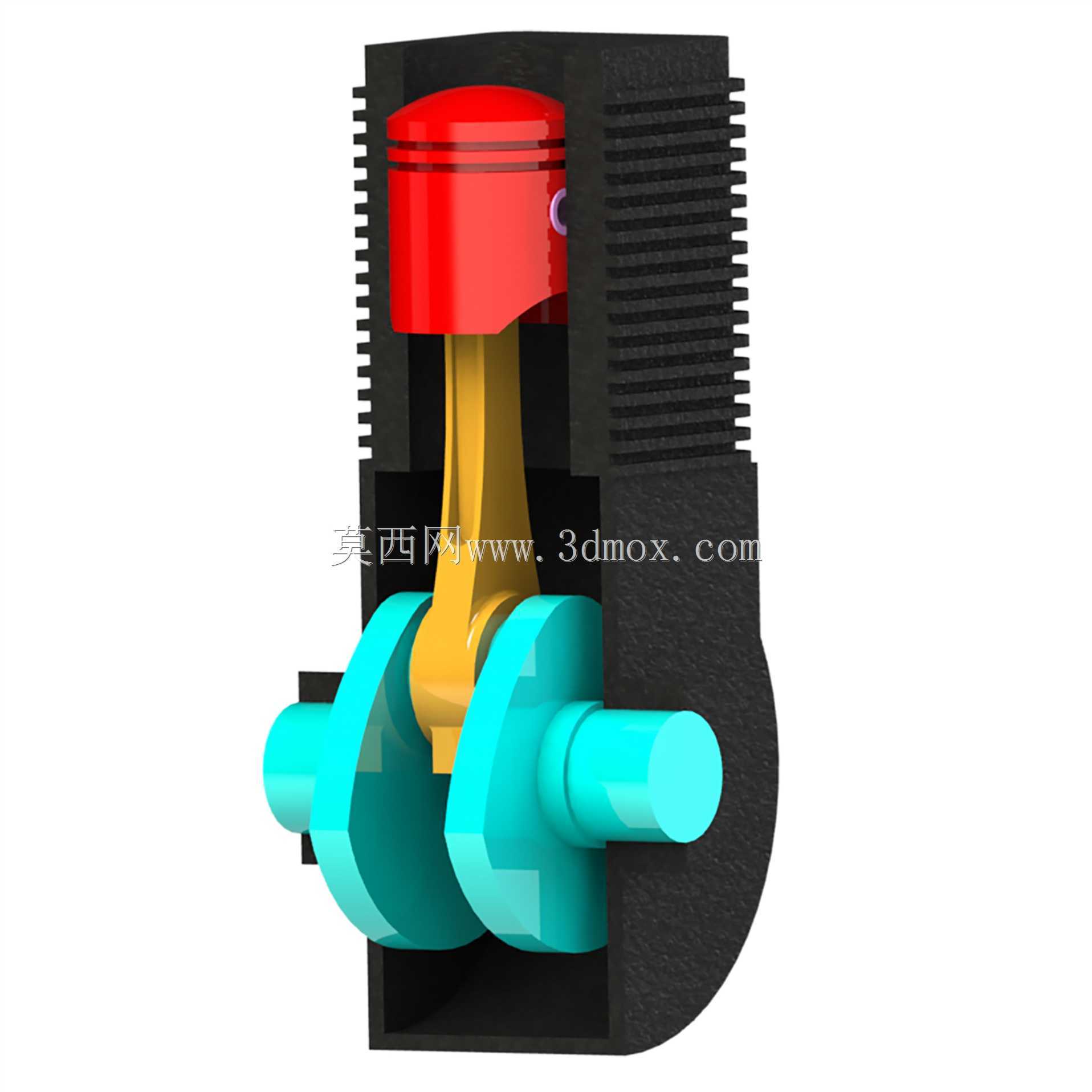

单缸内燃机剖面结构展示模型

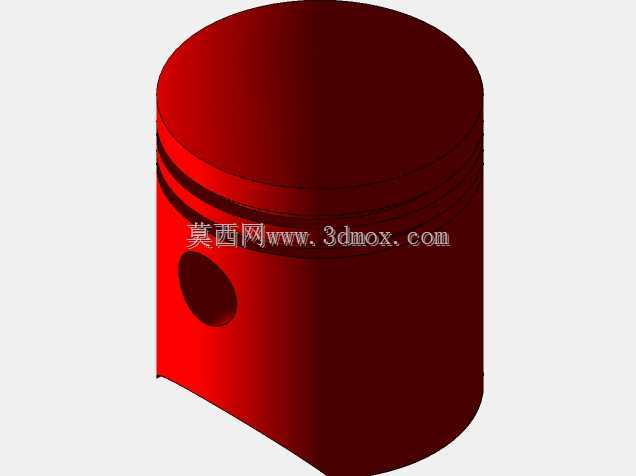

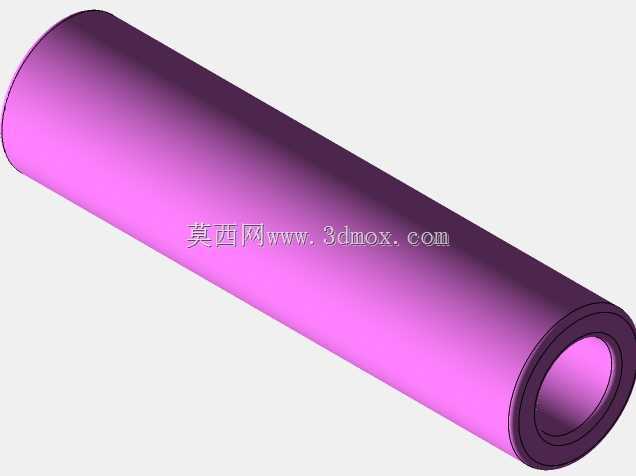

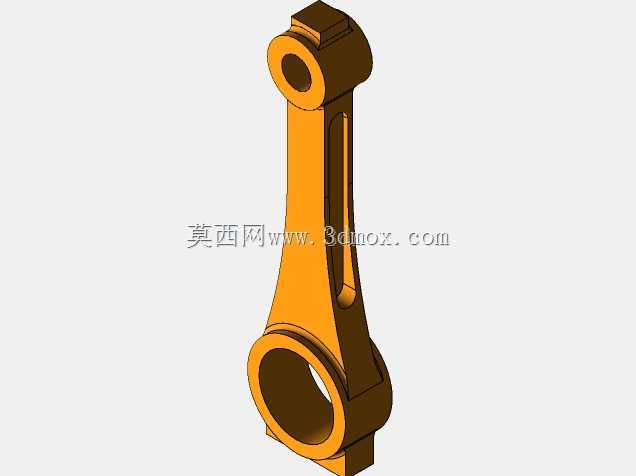

　　这套剖面结构模型还原了单缸往复式内燃机的核心运动组件，在教学演示、结构原理讲解场景中，能够直观呈现热能转换为机械能的完整运动逻辑，避免了全封闭外壳遮挡内部配合关系的问题，适合职业院校机械专业课堂演示、新入职结构工程师动力模块认知培训使用，也可作为小型动力设备选型阶段的原理参照载体。从实际功能逻辑来看，模型完整呈现了活塞往复运动转化为曲轴旋转运动的核心路径：红色活塞部件位于气缸套内部，与气缸壁保持设计要求的配合间隙，对应实际设备中活塞环密封、往复承压的工作状态，活塞销位置预留了与连杆的铰接空间，能够模拟做功冲程中燃气压力推动活塞下行、压缩冲程中活塞上行压缩混合气的动作逻辑。黄色连杆部件作为运动传递的中间构件，小头端与活塞销铰接，

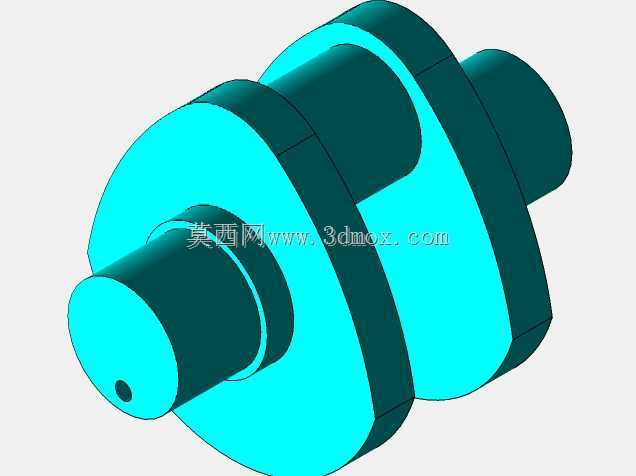

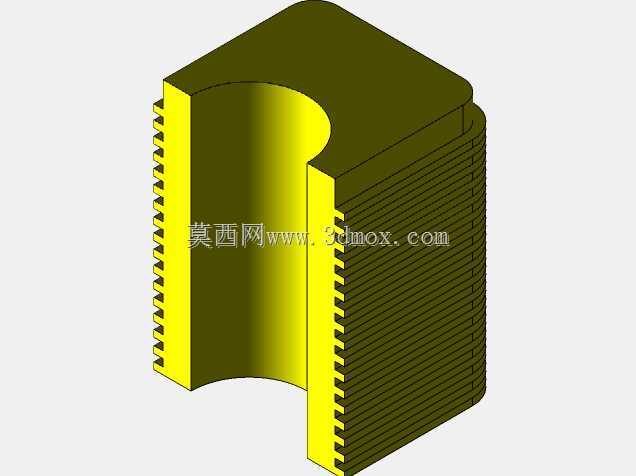

　　大头端与曲轴曲柄销配合，建模时严格还原了连杆大小头的中心距参数，对应实际机型中连杆的摆动角度范围，避免了运动过程中出现干涉卡滞的问题，同时还原了连杆杆身的截面形态，匹配实际部件承受交变拉压载荷的结构强度需求。青色曲轴部件采用整体式曲柄结构，两个平衡块对称布置在曲柄销两侧，建模时匹配了实际曲轴的回转半径，对应活塞的行程参数，主轴颈部分预留了安装支撑的轴段边界，能够模拟曲轴在缸体主轴承座内的旋转状态，平衡块的轮廓与重量分布对应实际曲轴的动平衡设计逻辑，减少高速回转时的不平衡振动。黑色缸体部分采用了风冷散热鳍片结构，鳍片的间距、高度参数匹配小型通用汽油机的散热设计逻辑，剖面位置切过气缸轴线，完整露出内部运动腔室，

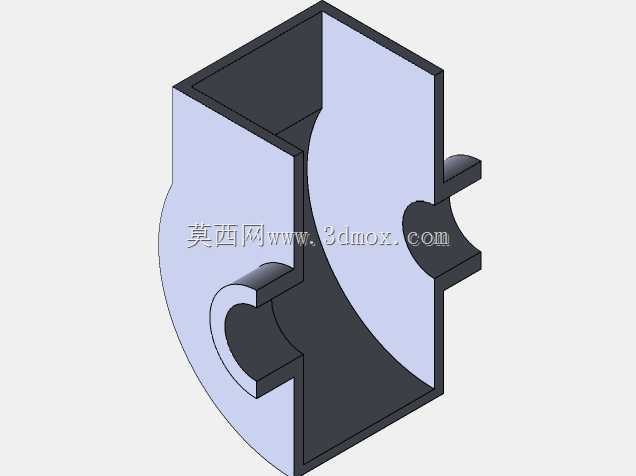

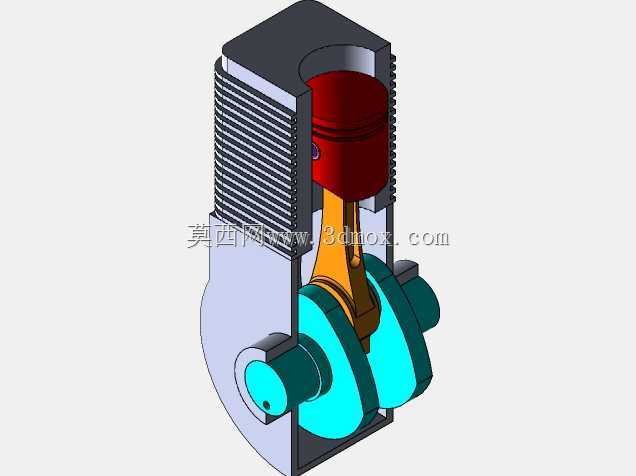

　　缸体下部预留了曲轴安装的腔室空间，侧壁的厚度对应实际铸件的壁厚要求，同时还原了缸体与外部部件连接的安装面边界。从设计思路层面，这套模型采用半剖展示的处理方式，没有保留完整的缸体外壳，而是沿着气缸中心轴线切去一半结构，让所有运动组件的配合关系完全外露，不需要做透明化处理就能清晰观察每个部件的相对位置；建模时各运动部件的配合间隙按照实际装配公差的比例放大，避免视觉上出现部件重叠穿模的问题，同时保留了实际结构的核心特征，没有做过度简化丢失关键结构信息。在安装边界层面，模型的整体外轮廓尺寸匹配小型单缸通用动力的布局比例，轴向尺寸以曲轴主轴颈的两端面为边界，径向尺寸以散热鳍片的最外端、曲轴平衡块的最外回转轮廓为边界，

　　安装时可参照这个外轮廓预留展示空间，各铰接位置的配合尺寸按照实际销轴直径的比例设置，能够支持运动仿真时的动作模拟，不会出现配合过松导致的部件错位、配合过紧导致的运动卡顿问题。在实际工程应用中，这类剖面模型除了教学演示用途，也可作为小型动力设备改型设计的基础参照，比如调整活塞行程、修改连杆长度、优化散热鳍片结构时，可以在这个基础模型上调整参数，快速验证改型后的运动干涉情况，不需要从零开始搭建核心运动组件，能够缩短前期方案验证的周期；对于刚接触动力结构的设计人员来说，通过观察这套模型的部件配合关系，能够快速理解曲柄连杆机构的运动死点、活塞换向逻辑、曲轴平衡的核心原理，避免在实际设计中出现原理性的结构错误。
