工业设备铰接支撑铰链座结构设计

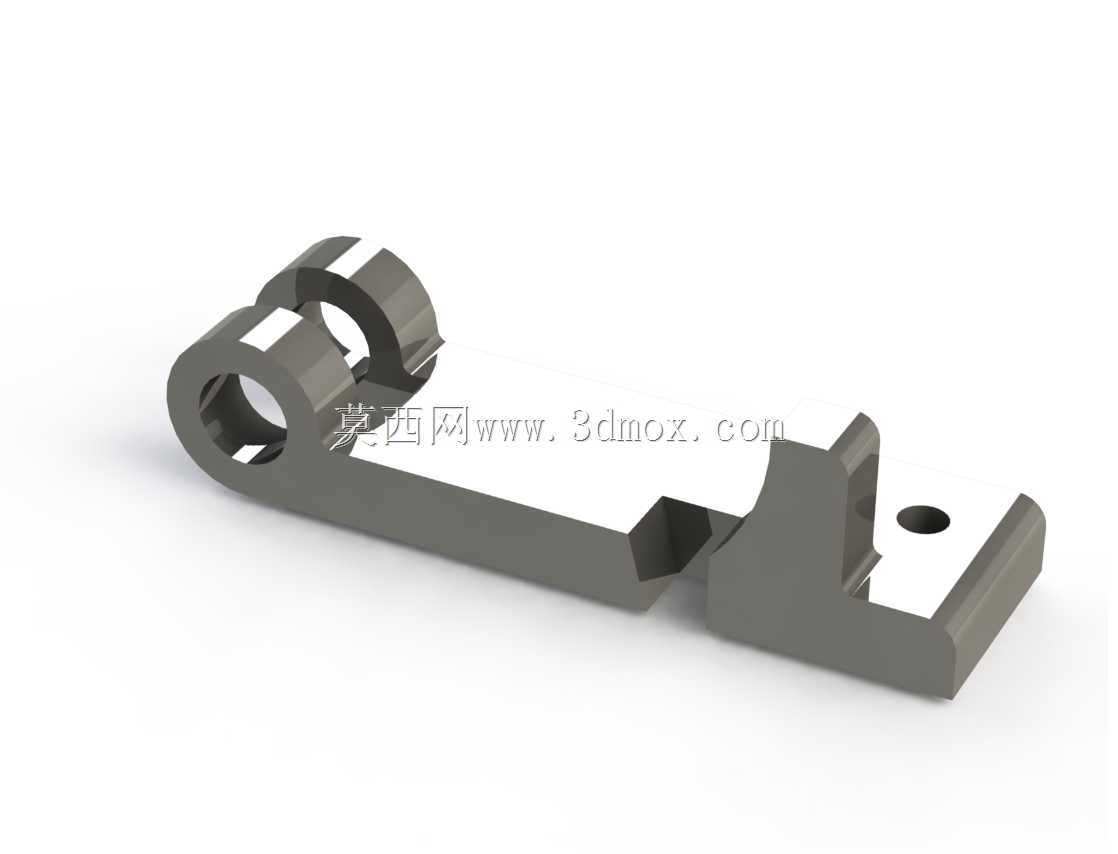

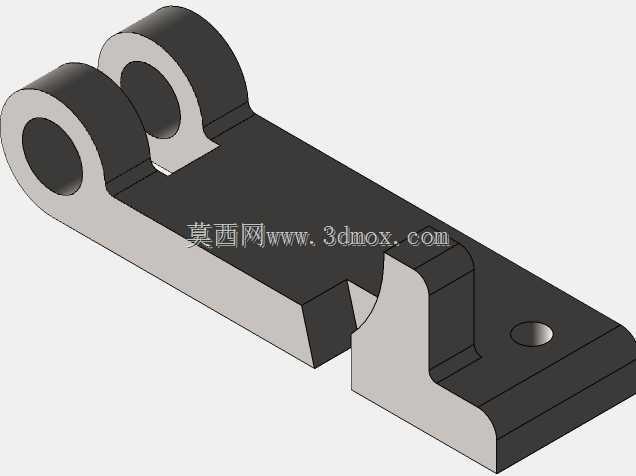

　　在各类工业铰接传动场景中，铰链座作为承载铰接副、约束转动自由度的核心支撑构件，广泛应用于工装夹具开合机构、自动化设备防护门铰接位、输送线挡停摆臂支撑点、小型工程机械操作杆铰接端等场景，其结构合理性直接决定铰接副的转动顺畅度、承载抗形变能力与长期运行可靠性。这款铰链座采用一体化铸钢成型后机加工的工艺路线设计，主体为长条形支撑基体，一端设置同轴双铰接耳孔结构，双耳孔的同轴度公差控制在0.02mm以内，可适配标准圆柱销与配套铰接件形成转动副，耳孔内侧预留有润滑脂储油槽，可在装配时填充润滑脂，降低铰接销转动过程中的磨损，延长铰接副的维护周期。基体中段为平直承载梁结构，截面采用变厚度设计，在铰接耳受力侧做了加厚过渡处理，

　　避免应力集中导致的基座断裂，过渡圆角半径根据材料屈服强度核算取值，确保在额定径向载荷下不会出现应力超限的情况。基体另一端设置带安装孔的定位端面，安装孔为沉孔设计，可适配内六角圆柱头螺钉完成基座与设备安装面的固定，沉孔深度经过核算，可保证螺钉拧紧后端面不突出基座平面，不会对配套铰接件的转动行程造成干涉。从安装边界来看，这款铰链座的整体长度适配常见的小型铰接机构安装空间，铰接耳的中心高度与安装端面的高度差经过匹配设计，可保证配套铰接件转动时不会与安装基面发生剐蹭，双铰接耳的间距适配厚度10-15mm的铰接摆臂，可覆盖多数小型工装、设备防护件的铰接需求。在设计过程中，针对铰接座的受力特性做了针对性的结构优化：铰接耳孔的外侧做了加厚凸台，

　　提升耳孔的径向承载能力，避免长期受径向载荷出现耳孔胀大变形；基体底部与安装面接触的位置做了平面度精加工处理，保证安装后基座不会出现倾斜，确保铰接销的轴线与安装面平行，避免铰接件转动时出现卡滞。在实际应用中，这类铰链座可替换部分定制焊接铰接支座，减少现场焊接加工的工作量，同时一体化机加工的结构精度更高，铰接转动的一致性更好，适合批量应用在标准化设备的铰接点位。针对不同的使用场景，该结构可通过调整铰接耳孔的直径、基体长度、安装孔间距来适配不同的载荷与安装空间需求，比如在重载场景下可加大铰接耳的厚度与基体截面尺寸，在轻载防护门场景下可适当缩减结构尺寸降低整体重量。需要注意的是，装配时铰接销与耳孔的配合公差选用间隙配合，保证转动顺畅的同时避免间隙过大导致的铰接晃动，安装螺钉的拧紧扭矩需要符合对应规格螺钉的扭矩要求，避免长期受载出现螺钉松动导致基座移位。
