壁挂式简易承托磁钩结构设计

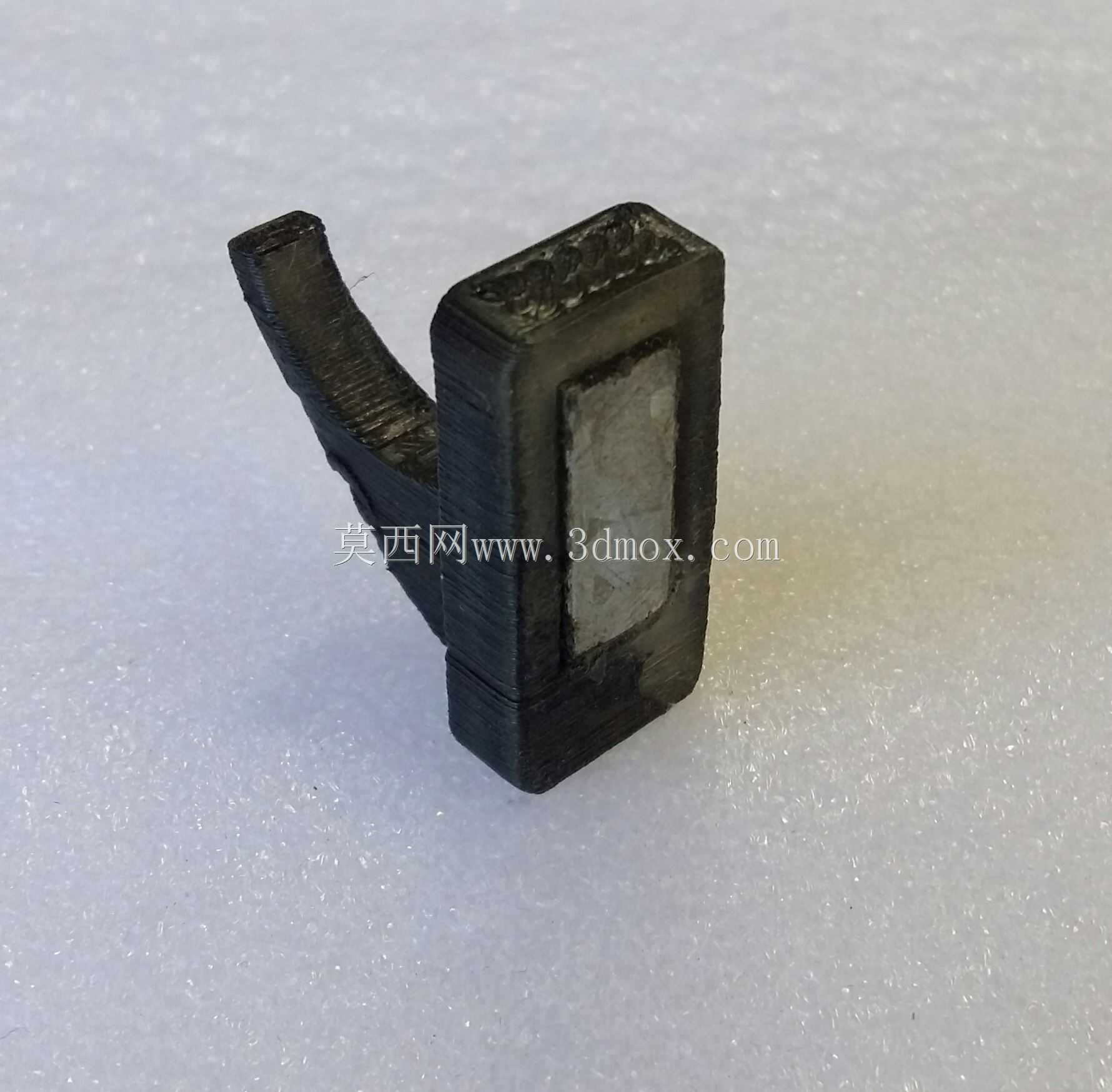

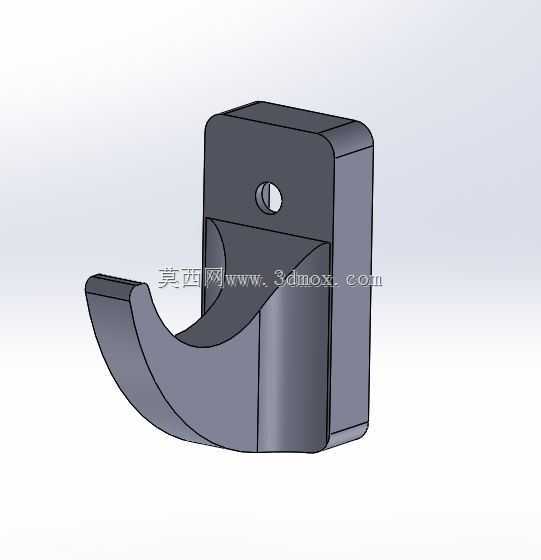

　　这款磁钩主要面向需要快速拆装挂装点位的作业场景，在车间工位器具侧边、设备防护栏立面、仓储金属货架立柱等导磁金属基材表面，无需打孔攻丝即可完成固定，用来承托轻型手动工具、管线端头、小型检具、作业指导书挂夹等物件，相比传统粘胶挂钩、螺丝固定式挂钩，它的拆装调整效率更高，不会在基材表面留下钻孔损伤或残胶，适配频繁调整工位布局的柔性生产场景。从结构上看，整个构件分为背部磁吸安装座与前部承托钩体两个功能区段，安装座做了圆角钝化处理，避免尖锐边角剐蹭作业人员衣物或皮肤，座体中部预留的沉孔并非用于螺丝锁附，而是作为磁吸组件的定位孔，内置的永磁体可以完全嵌入座体内部，避免磁体直接受外力磕碰出现碎裂、退磁问题，

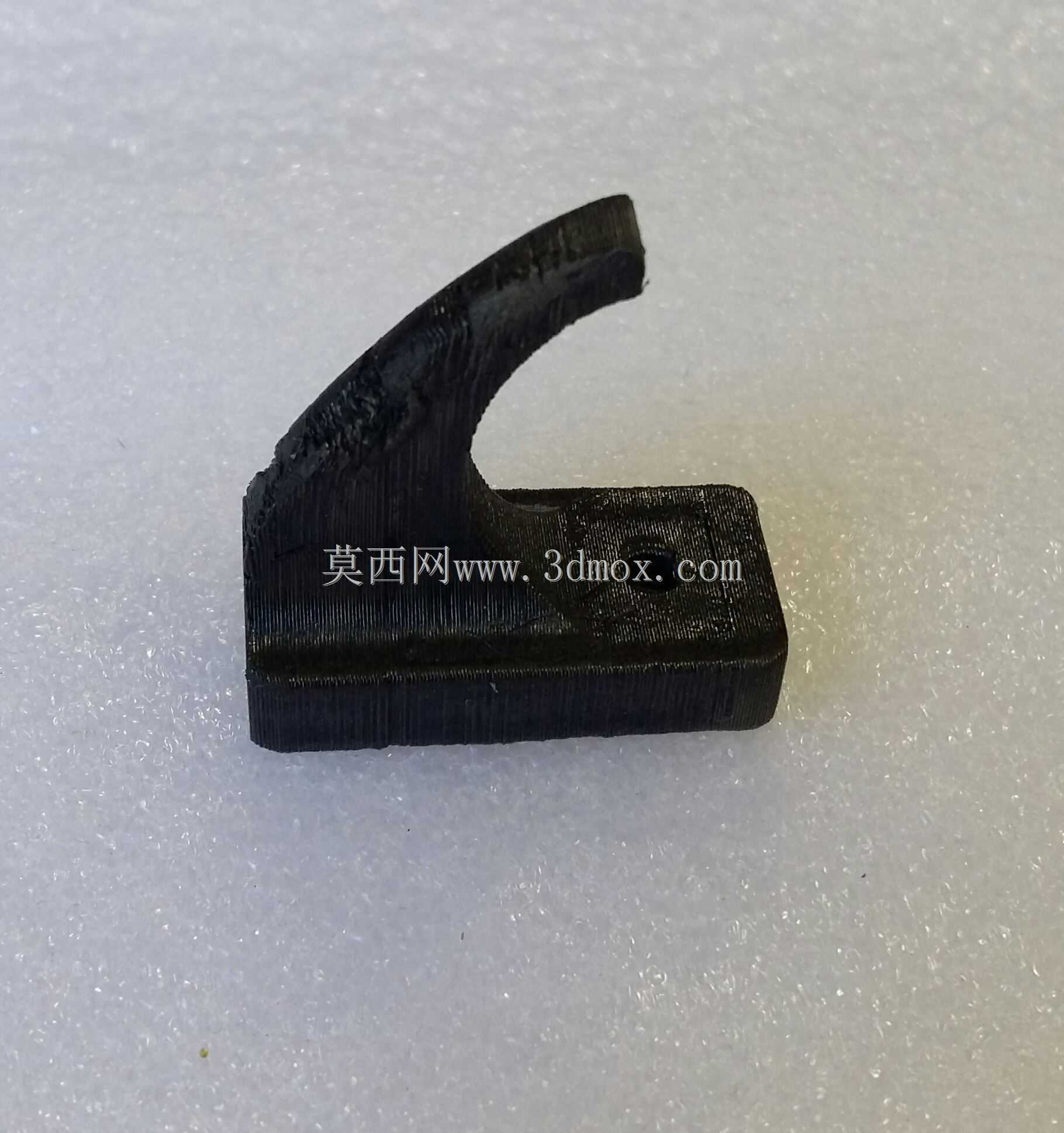

　　同时沉孔结构也能在磁体吸附力不足的应急场景下，配合自攻螺丝实现非导磁面的辅助固定，拓展了构件的适用场景。前部钩体采用圆弧过渡的承托面设计，没有传统挂钩的尖锐勾尖，一方面避免取放物件时勾头划伤工件表面或操作人员手部，另一方面圆弧面可以更好地贴合圆柱状物件的外轮廓，比如气动工具的气管接头、手动扳手的手柄段、电缆线的外护套等，降低挂装物件从钩体上滑脱的概率；钩体与安装座的衔接位置做了加厚的圆角过渡处理，没有应力集中的直角接缝，在承受额定垂向载荷时，衔接位置的应力分布更均匀，不会出现长期载荷下的根部断裂问题。设计阶段针对安装边界做了明确的约束，安装座的背部贴合面做了平面度公差控制，保证和导磁安装面完全贴合，最大化磁吸接触面积，

　　避免因接触面缝隙导致磁吸力折损；整个构件的外伸长度控制在合理区间，避免挂装物件后力臂过长导致磁体承受的倾覆力矩超过阈值，出现磁钩滑脱掉落的问题；安装座的厚度尺寸经过反复校核，既保证内部有足够的空间容纳永磁体，提供满足使用要求的吸附力，又不会因为座体过厚导致整体突出安装面过多，占用过多的作业通道空间，减少人员走动时的磕碰概率。实际使用中，这类磁钩的单钩额定承托载荷适配多数车间轻型物件的挂装需求，针对不同的挂装重量，可以通过调整内置磁体的牌号、尺寸来调整吸附力大小，不需要改动外部的整体结构外形，具备较好的衍生拓展性；钩体的承托弧度可以根据常挂物件的外形做针对性调整，比如常挂圆柱类物件时可以适当加深弧面的包裹角度，

　　常挂扁平类物件时可以适当加宽承托面的宽度，适配不同的使用需求。从建模逻辑上看，整个构件采用一体化结构设计思路，除内置磁体外的主体部分可通过注塑或金属铣削一次成型，没有多余的拼接装配环节，减少了装配工序带来的累积误差，也降低了构件的整体制造成本；所有外露棱边都做了R角倒钝处理，符合车间作业的安全规范要求，避免尖锐边角带来的安全隐患；安装座的外形采用方正带圆角的轮廓，既方便加工时的装夹定位，也能在并排安装多个磁钩时，让相邻构件的侧边完全贴合，排布更整齐美观，不会出现轮廓干涉的问题。在日常设备维护、工位整理的场景中，这类磁钩可以快速完成工具的定点归位，减少作业人员寻找工具的无效时间，同时因为不需要打孔安装，在设备技改、工位调整时可以快速拆卸移位，不会破坏原有设备或厂房设施的表面结构，相比传统固定式挂点，它的使用灵活性更强，尤其适合多品种小批量生产的柔性车间，这类场景下工位布局调整频繁，固定挂点的复用率低，磁吸式的挂装构件可以随工位需求随时调整位置，不会造成安装孔位的浪费或基材的损伤。
