箱式滑块型直线运动轴承结构设计

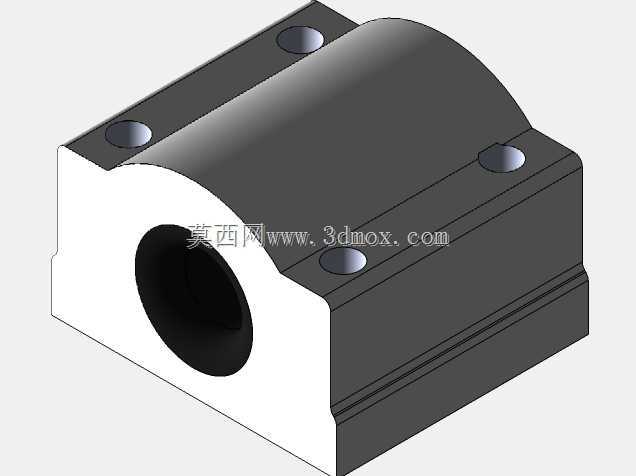

　　在自动化生产线的移栽工位、3C检测设备的位移平台、包装机械的推料机构里，这类带安装座的直线轴承是承担低摩擦直线导向的核心基础件，区别于无座的光轴直线轴承，它把轴承内芯与安装基座做成了一体化结构，省去了设计人员额外加工轴承安装孔、设计压装工装的步骤，能直接通过基座上的安装孔锁附在设备台板上，大幅缩短装配周期。从结构设计逻辑来看，这个部件的基座采用了半包围式的承托结构，上半部分的圆弧包覆面刚好贴合轴承外圈的圆柱面，四个角位的沉头安装孔做了等距对称布局，不管是正装在滑台底面还是反装在固定横梁上，受力都能均匀传递到安装面，不会出现单侧受力导致的轴承偏磨问题。基座侧面预留的四个紧定螺钉孔，是用来锁紧穿入轴承内孔的光轴吗？不对，

　　实际装配里这几个螺钉是用来固定轴承外圈与基座的相对位置，避免设备高速往复运动时轴承外圈在基座内出现窜动，毕竟在每分钟上百次往复的工况下，哪怕0.02毫米的窜动量累积，都会导致末端执行件的定位精度超差。轴承内孔的滚道采用了低摩擦的钢球循环结构，和普通滑动导套比，它的动摩擦系数能控制在0.002到0.003区间，哪怕驱动端用小功率的伺服电机，也能带动滑台实现平稳的低速进给，不会出现爬行现象。做安装边界核算的时候要注意，这个部件的安装孔中心距要和设备安装板的螺孔中心距严格对齐，基座底面的平面度要求至少达到IT7级，如果安装面存在翘曲，锁紧紧定螺钉后会导致轴承内孔变形，直接增大光轴滑动的阻力，严重时甚至会出现卡滞。在实际选型适配时，

　　要根据负载大小匹配对应内径的规格，比如常规小负载的检测工位选内径12到20毫米的规格就能满足需求，而大行程的移栽机构则要选内径25毫米以上的规格，同时搭配表面硬度HRC60以上的镀铬光轴，避免光轴表面被钢球滚出压痕，缩短整体使用寿命。很多刚入行的设计人员容易忽略轴承座的安装方向，这个部件的基座下方有一条细微的定位槽，装配时要和安装板上的定位销对齐，能抵消滑台启停时的横向剪切力，避免长期运行后安装螺钉出现疲劳断裂。在半导体晶圆搬运的洁净工况里，这类轴承还可以选配带防尘密封圈的版本，两端的密封圈能阻挡车间里的细微粉尘进入滚道，防止钢球和滚道出现磨粒磨损，适配洁净室的使用要求。和直线导轨滑块比，

　　这类箱式直线轴承的成本只有同规格导轨滑块的三分之一，适合行程在1米以内、负载偏中心的轻载直线运动场景，比如小型点胶机的Z轴升降结构、标签剥离机的送料滑台，都能看到这类部件的应用。设计建模的时候，要注意轴承内孔和安装基座的同轴度公差控制在0.01毫米以内，不然光轴穿入后会出现别劲的问题，建模时可以先绘制轴承内芯的滚道结构，再做外部基座的包覆特征，四个安装沉孔的深度要匹配常用的内六角圆柱头螺钉长度，避免螺钉锁入后顶到轴承外圈。另外基座的边角都做了C1的倒角处理，既避免装配时划伤操作人员，也能去除机加工产生的毛刺，防止毛刺脱落进入设备内部造成故障。在做运动仿真的时候，要给轴承内孔和光轴之间设置滑动摩擦副，模拟实际运行时的阻力，校核驱动电机的扭矩是否足够，避免选型时电机功率选小导致运行卡顿。
