手动式胶管定长斜切工装结构设计

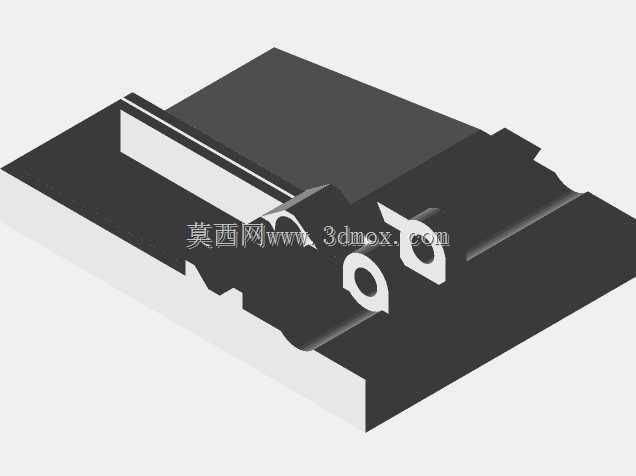

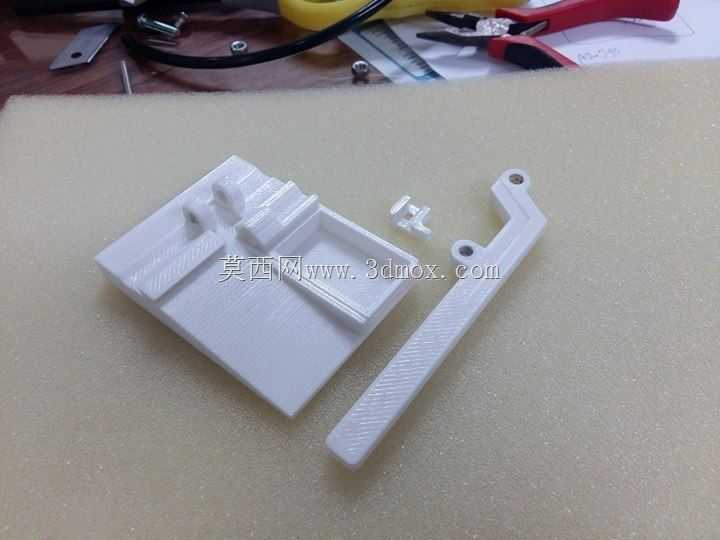

　　在传感器装配、气动管路布设、小型液压回路搭建这类现场作业场景里，经常会遇到橡胶软管裁切的特殊需求——常规的切管器要么只能垂直于管轴线平切，要么切口歪斜无法满足特定安装角度的要求，尤其是给红外传感器套防护胶管这类工序，平切的胶管端口无法贴合传感器外壳的曲面，容易出现松脱、防护不到位的问题，这款手动胶管切割工装就是针对这类细分作业需求开发的。从结构布局来看，整个工装采用一体化台式基座设计，基座主体为带承料槽的块状结构，左侧设置倾斜的导向承托面，裁切下来的胶管余料可以顺着斜面滑入右侧的方形集料槽内，避免作业现场料头散落，基座整体的安装边界控制在小型台钳可夹持的尺寸范围内，不需要额外打安装孔，直接固定在常规装配工作台边缘即可使用，

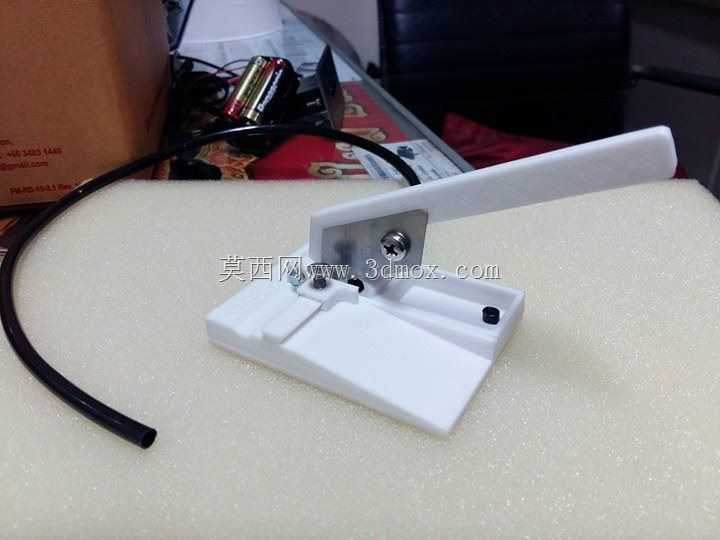

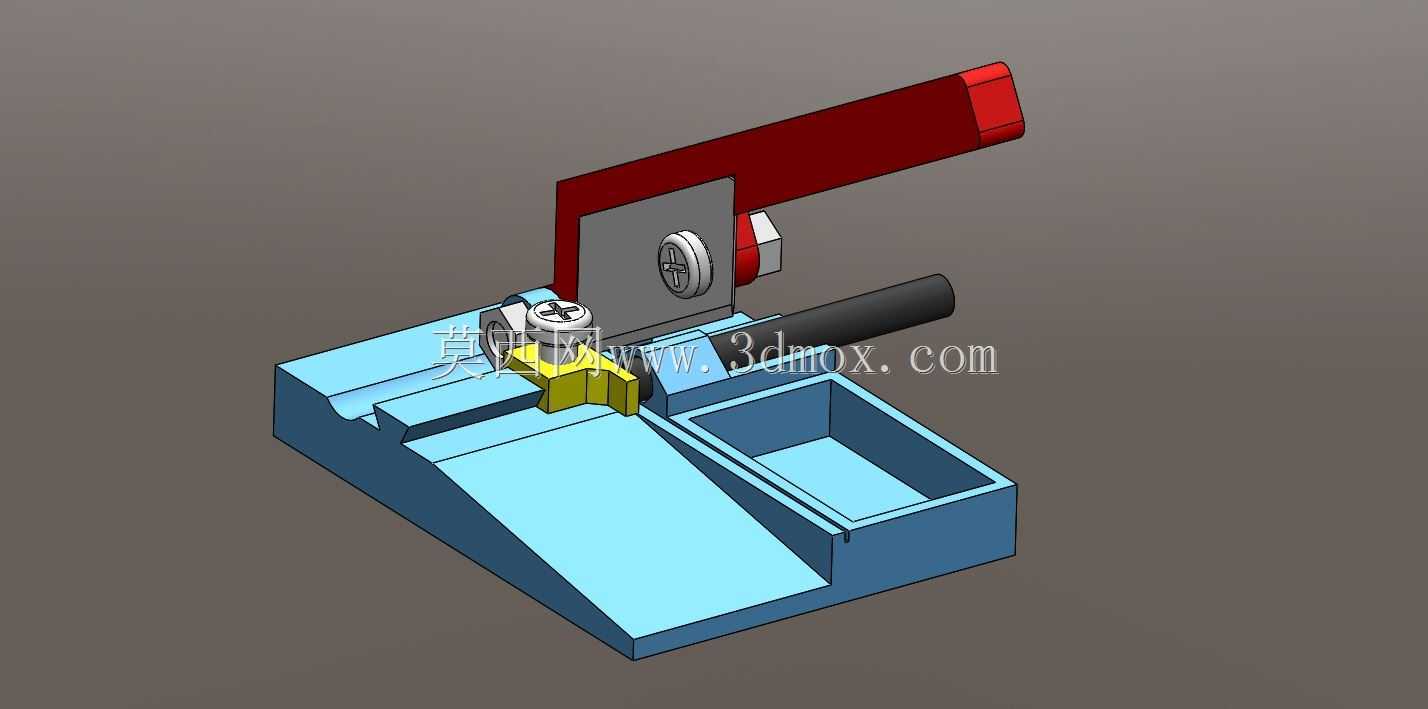

　　不需要占用大面积作业空间。核心裁切单元采用杠杆式手动压合结构，长条形操作手柄通过销轴铰接在基座的立板支座上，圆形裁切刀片通过锁紧螺母固定在手柄前端的刀座上，刀片的安装角度可以根据实际裁切需求调整，能够实现0到45度范围的斜切作业，解决了普通切管工具无法调整裁切角度的痛点。胶管定位单元设置在刀片的正下方，采用带V型槽的定位块结构，定位块通过快拆锁紧结构固定在基座的导向槽内，可以根据需要裁切的胶管直径更换不同槽宽的定位块，适配外径3mm到15mm范围的橡胶软管、硅胶管、软PVC管等柔性管路，定位块上还设置了长度挡块，调整挡块位置就可以实现定长裁切，批量作业时不需要每次测量长度，能有效提升装配工序的作业效率。

　　设计过程中重点考虑了手动作业的操作手感，操作手柄的长度经过力臂优化，裁切硬度70A以下的橡胶管时，只需要施加很小的下压力就能完成裁切，不需要借助其他辅助工具，单手即可完成操作；刀片采用标准的圆形美工刀片规格，磨损后可以快速更换，不需要定制专用刀具，降低了工装的后期维护成本。基座的所有棱角都做了倒钝处理，避免作业过程中划伤操作人员，铰接位置的销轴采用不锈钢材质，长期在车间多粉尘、偶尔沾到切削液或润滑油的环境下使用也不会出现锈死卡滞的问题。和电动切管设备相比，这款手动工装没有动力源限制，不需要接电接气，既可以在固定装配工位使用，也可以带到外场维修、现场布线的作业场景中使用，整体重量控制在2kg以内，携带转移十分方便。在实际作业验证中，

　　这款工装裁切的胶管切口平整无毛刺，斜切角度误差控制在1度以内，定长裁切的尺寸误差不超过0.5mm，完全能够满足传感器防护套装配、气动软管接头安装这类工序的精度要求，尤其是针对小批量、多规格的柔性管路裁切需求，相比大型裁切设备具备更高的灵活性，也避免了用剪刀、美工刀手工裁切带来的切口歪斜、尺寸不一致、容易割伤手等问题。工装的集料槽深度设计为30mm，可以容纳单次作业2小时左右产生的胶管料头，不需要频繁清理，作业完成后只需要将集料槽内的料头倒出即可完成清洁，维护流程十分简便。定位块的导向槽采用梯形槽结构，长期使用不会出现定位块晃动、偏移的问题，保证裁切位置的一致性，刀座位置设置了限位挡块，手柄下压到裁切终点位置时会被挡块限位，避免刀片过度下行磕碰到基座表面，延长刀片的使用寿命。
