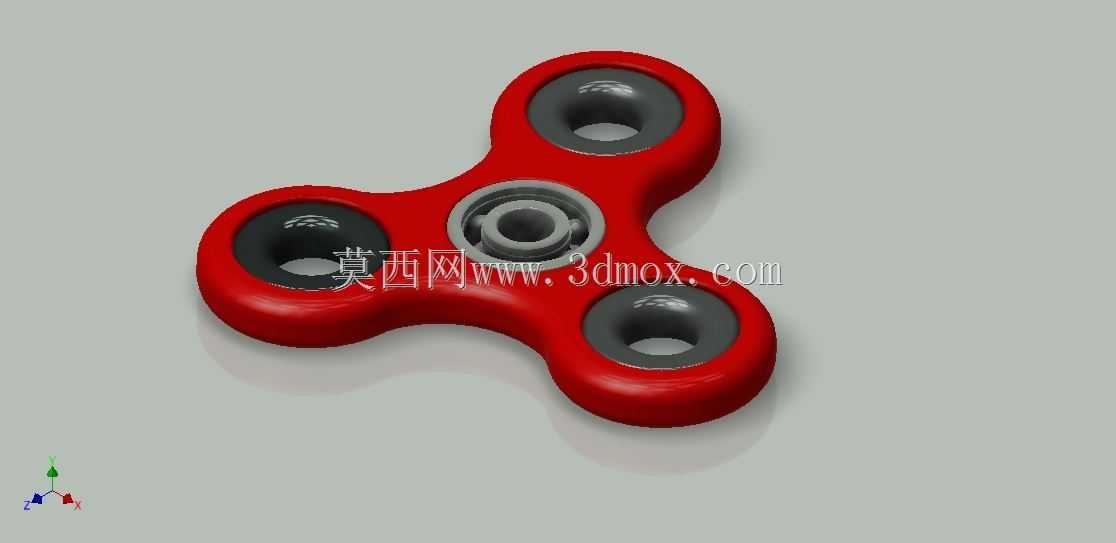

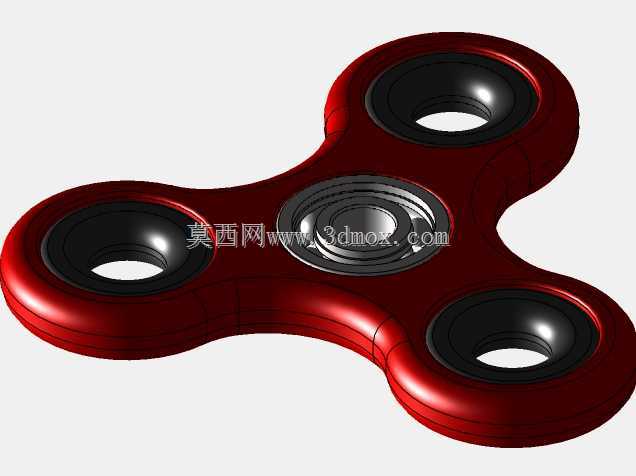

三叶指尖减压休闲把玩结构件

　　日常工位间隙、通勤等候等碎片化场景里，这类小型旋转把玩件是不少一线设计、生产从业者放松手部注意力的常用小物件，核心依靠中心轴承的低阻尼转动实现长时间自旋，三叶对称的结构布局能在旋转过程中保持稳定的动平衡，不会出现偏摆晃动感。从结构设计逻辑来看，三叶式的外轮廓采用大圆角过渡处理，没有尖锐棱角，一方面是避免把玩过程中剐蹭手部皮肤，另一方面圆角曲面在高速旋转时能降低空气紊流带来的风阻，减少转动过程中的能量损耗，延长单次旋转的持续时长。每个叶瓣末端都设置了内嵌式的配重安装位，配重块与主体框架采用过盈配合加环形卡槽的固定方式，不需要额外粘接剂就能保证高速旋转时配重不会脱出，三个配重块的重量差控制在0.1g以内，

　　保证整体质心完全落在中心轴承的轴线上，从根源上消除旋转时的偏心震动。中心位置的轴承安装位采用台阶孔设计，轴承外圈与安装孔的配合公差选H7/p6的过渡配合，压装后不会出现外圈跟转的问题，轴承内圈预留了与手指接触的夹持凸台，凸台表面做了微弧面处理，贴合指腹的接触弧度，捏持时不会有硌手的异物感，上下两个夹持凸台的端面平行度控制在0.02mm以内，捏持旋转时不会出现轴向窜动。整体外轮廓的最大回转直径控制在75mm左右，厚度不超过15mm，单手握持或者放在口袋里携带都不会占用过多空间，安装边界上不需要额外的固定结构，本身就是独立的手持把玩件，主体框架的壁厚做了均匀化处理，所有位置的壁厚差不超过1mm，不管是采用注塑加工还是金属CNC加工，

　　都能避免壁厚不均带来的缩痕或者加工变形问题。叶瓣之间的过渡曲面做了连续G2曲率处理，没有曲率突变的位置，手持接触时触感顺滑，同时曲面的连续性能保证旋转时的气流顺着曲面平滑流过，不会产生额外的风噪。配重块的安装深度做了限位设计，压装后配重块的端面与主体框架的端面齐平，不会出现凸起或者凹陷，旋转时不会因为局部凸起打乱气流，也能避免配重块边缘剐蹭手指。中心轴承选用标准的微型深沟球轴承，这类轴承的径向游隙控制在合适范围，既能保证转动的顺滑度，又不会有明显的旷量，轴承的密封形式选用开式或者低阻力铁封，避免接触式密封圈带来的转动阻力，影响自旋时长。从实际使用的角度出发，这类结构件的主体材料可以根据使用场景选择，

　　日常休闲把玩可以选用ABS或者PC这类工程塑料，重量轻成本低，加工成型方便；如果追求更厚重的手感和更长的旋转时长，可以选用铝合金、铜甚至不锈钢材质，通过CNC铣削成型，表面做阳极氧化或者抛光处理，兼顾质感和耐用性。结构设计时特意在主体框架的轴承安装位外侧预留了0.1mm的压装导向角，压装轴承时不需要额外的导向工装就能顺利将轴承压入到位，不会出现压偏导致轴承外圈变形的问题。三个叶瓣的位置呈120度均匀分布，每个叶瓣的形位公差都以中心轴承孔为基准做位置度约束，保证三个配重安装位的中心到轴承孔中心的距离完全一致，进一步强化动平衡表现。在实际的建模过程中，所有曲面都做了加厚校验，没有出现零厚度或者几何重叠的问题，拔模角度根据所选加工工艺做对应调整，注塑工艺的话外表面拔模角取1.5度，CNC加工的话可以不需要拔模角，直接做直壁曲面加工。这类结构除了作为休闲把玩的减压件之外，也可以作为小型转动结构的教学演示案例，用来展示动平衡设计、公差配合、曲面过渡这些基础机械设计知识点，刚入行的结构设计人员可以通过这类简单结构的建模和加工，理解对称结构的公差分配、配合选型的实际逻辑，避免在更复杂的转动结构设计中出现偏心震动、配合失效这类常见问题。
