红色休闲自行车车架结构三维设计

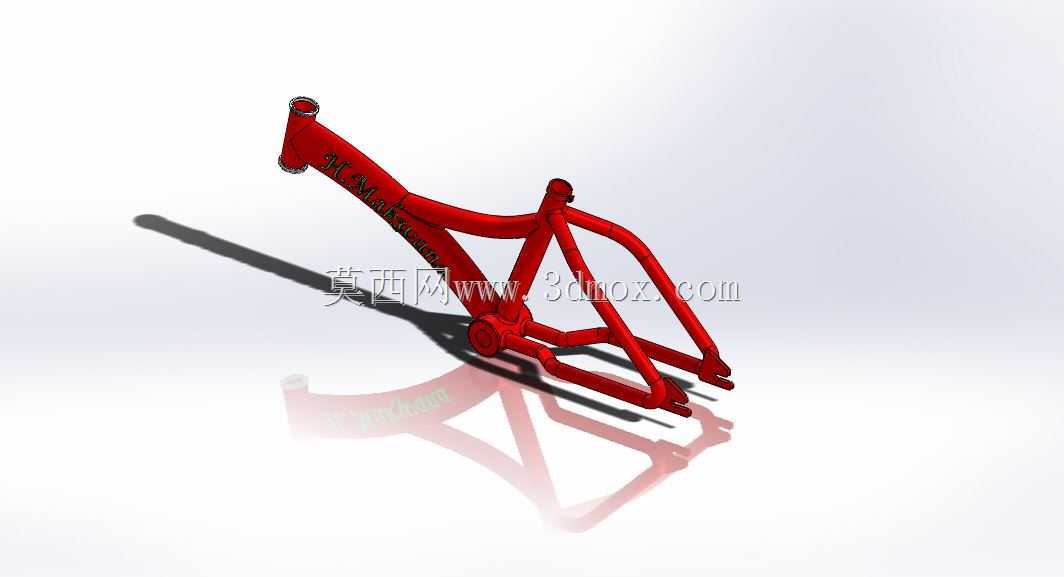

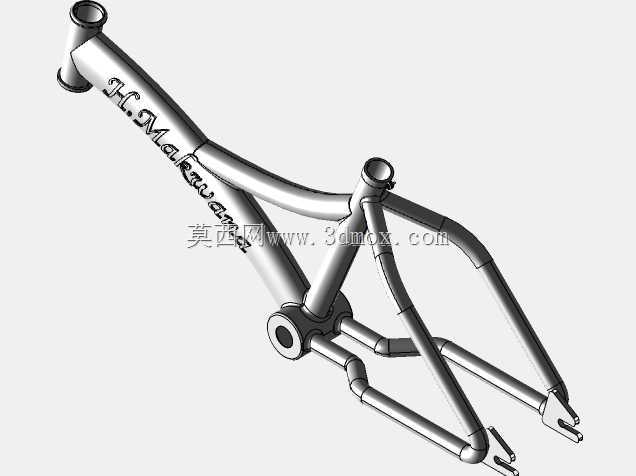

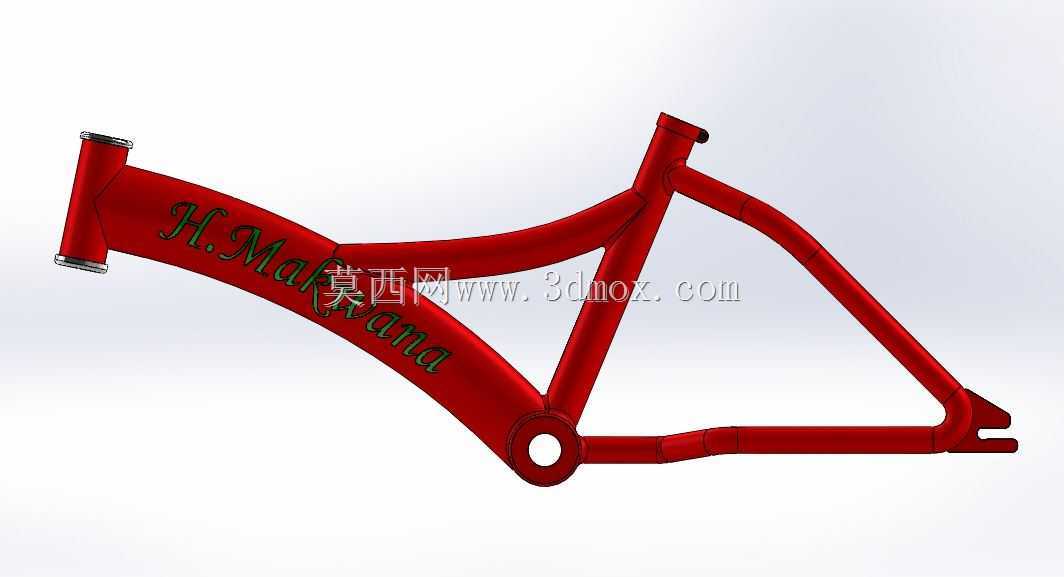

　　日常做代步类两轮车结构设计时，车架永远是最先需要敲定基准的核心承载件，这次呈现的这款斜梁式休闲自行车车架，主要面向城市短途通勤、休闲骑行的民用场景，区别于山地车的硬尾高强度结构、公路车的低风阻破风结构，这款车架的设计定位更偏向日常使用的耐用性与骑乘舒适度，适配普通城市铺装路面的使用需求。从结构布局来看，这款车架采用经典的单斜上管设计，头管位置做了加厚焊接衬套，用来适配标准口径的自行车前叉舵管，头管角度设置在71度左右，这个角度能在转向灵活性与直行稳定性之间找到平衡，既不会因为角度过灵导致低速骑行晃把，也不会因为角度过钝让转向费力，适配日常10-20公里每小时的通勤骑行速度。中管位置直接集成了五通安装位，五通采用标准的BSA螺纹规格，

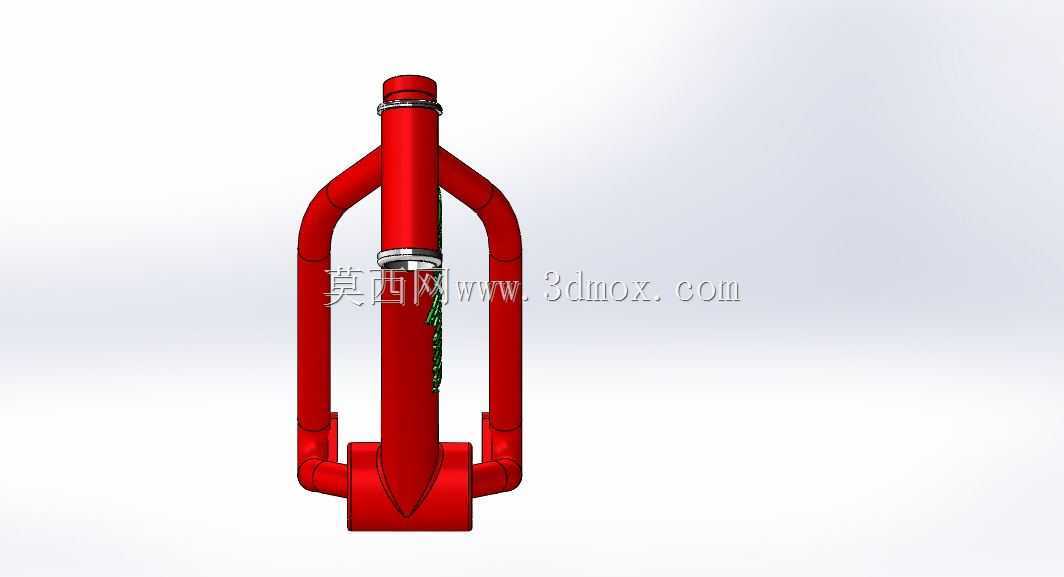

　　能够兼容市面上绝大多数民用级牙盘、中轴组件，中管的倾斜角度配合后下叉的长度，把整车的重心控制在前后轮接地点的中心偏前位置，骑乘时重量分配更均匀，长时间骑行不会出现手腕或者臀部过度承压的疲劳感。后三角部分采用对称双后上叉搭配双后下叉的结构，后叉末端开有标准的开口槽，用来固定后轮轴，槽位的宽度适配常规135mm开档的民用自行车后轮，同时预留了安装挡泥板、货架的螺纹孔位，能够满足日常载物、加装通勤配件的需求，不需要额外打孔破坏车架结构。管材选择上，这款车架的主管材采用圆形截面钢管，不同位置的管壁厚度做了差异化设计，头管、五通、后叉尾钩这些应力集中的位置，管壁厚度比主斜梁厚0.8mm，焊接位置都做了圆弧过渡处理，

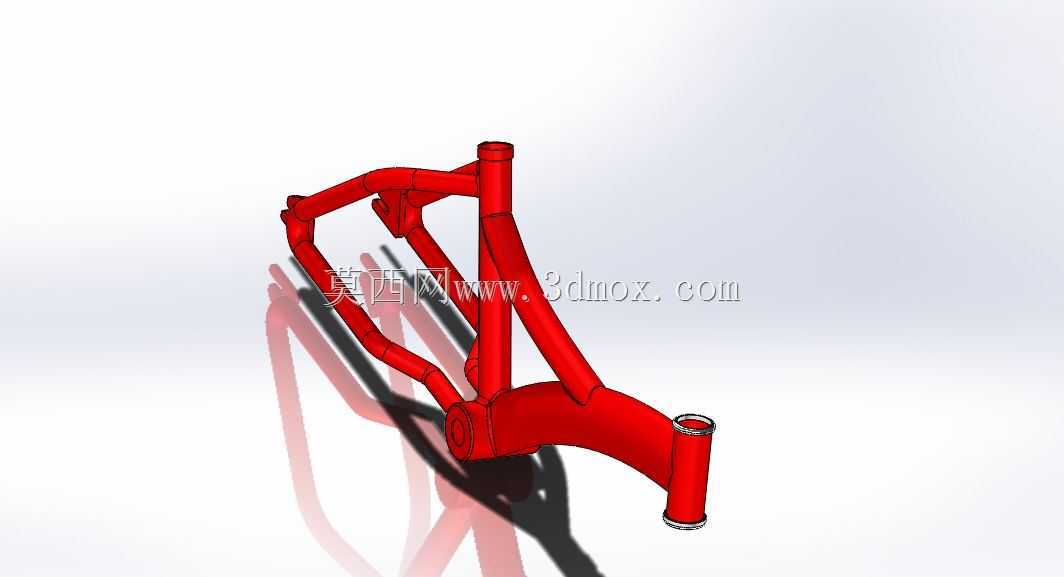

　　避免应力集中导致的长期使用疲劳开裂，从安装边界来看，这款车架的轮径适配26寸民用自行车轮组，整车安装完成后的前后轮中心距在1050mm左右，立管高度适配160-180cm身高的骑行者，坐管位置采用标准27.2mm口径，能够兼容普通弹簧坐管、减震坐管等不同配件。设计过程中需要重点考量的是骑乘时的受力传递路径，骑行者的体重通过坐管传递到中管位置，踩踏的作用力通过五通传递到后下叉，最终带动后轮转动，遇到路面颠簸时，前轮的冲击力通过前叉传递到头管，沿着斜上管分散到整个后三角结构，这款车架的管材弧度设计特意把应力传递路径做了平滑过渡，没有出现直角弯折的硬拐点，能够有效分散路面传来的冲击，既保证了车架的刚性，不会在大力踩踏时出现明显的卸力形变，

　　又能过滤掉一部分铺装路面的细小震动，提升日常骑行的舒适感。另外这款车架的走线位置预留了线管卡槽，能够适配变速线、刹车线的内走线或者外走线安装，表面的涂装采用通体红色烤漆，既提升了管材的防锈能力，也让整车外观更具辨识度，日常使用中哪怕出现小的磕碰，也不容易显露出底层的金属基材。在实际装配验证阶段，这款车架的所有安装位都做了公差匹配，头管的上下碗组安装位同轴度控制在0.1mm以内，五通的螺纹孔与中管的垂直度符合民用自行车的装配标准，后叉尾钩的位置度公差能够保证后轮安装后不会出现偏摆，不需要额外进行校正就可以完成整车装配，能够适配普通城市车的全套传动、制动、行走组件，不需要定制特殊规格的配件，后期维护更换配件的成本更低，也更符合民用代步车的量产装配需求。
