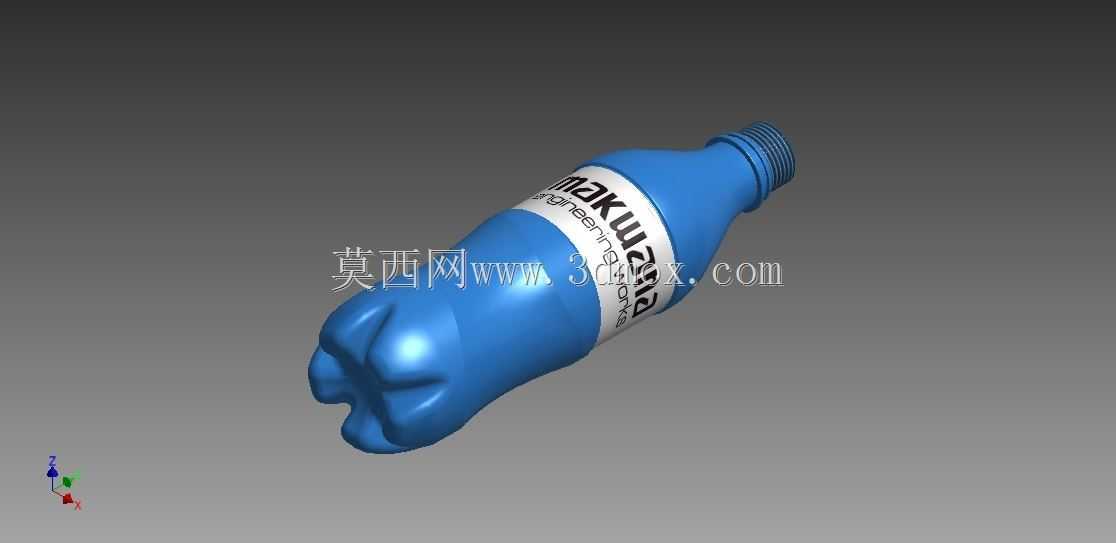

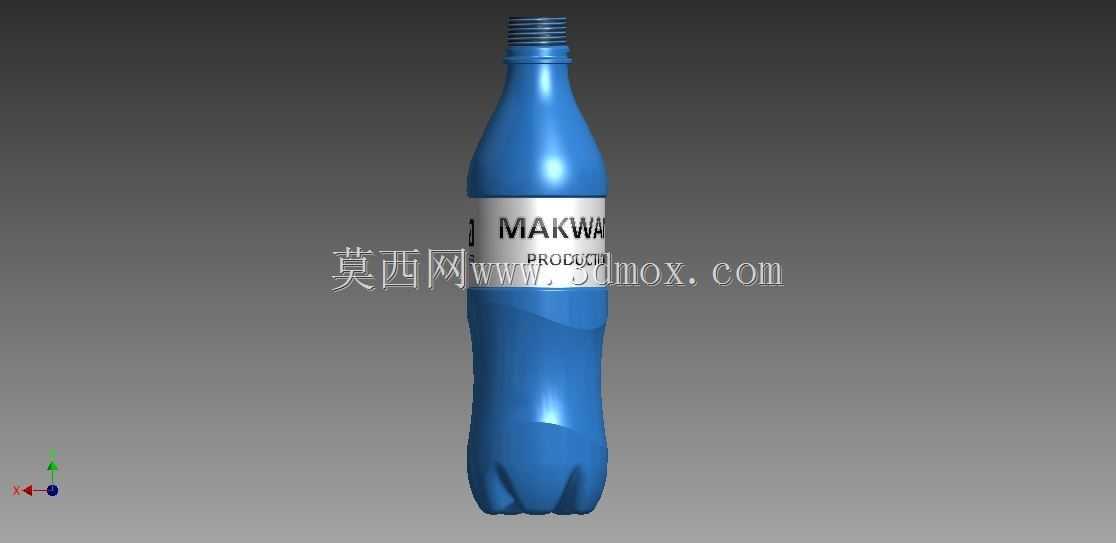

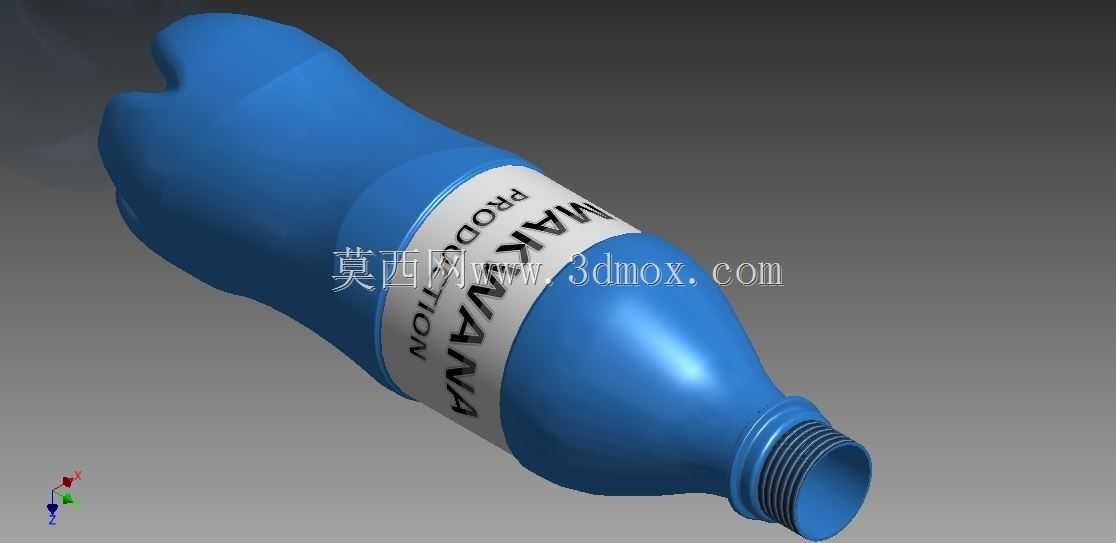

带标签贴装位的蓝色饮用塑料瓶结构设计

　　日常快消品流通环节里，这类带标准螺纹瓶口的塑料瓶是液态饮品灌装线最常用的内包装载体，从常温饮用水、碳酸饮料到非碳酸类果味饮品的封装都能适配，对应的吹塑量产、高速灌装、旋盖密封、贴标套标全产线环节都能匹配通用工装参数，不需要单独定制特殊规格的适配夹具。做这款瓶体结构设计的时候，首先要卡准吹塑工艺的成型边界，瓶身整体采用等壁厚渐变的曲面过渡，从瓶口螺纹段往下先做小弧度的瓶颈收窄，避免吹塑过程中颈部料流堆积导致的壁厚不均，同时这个收窄段也刚好适配灌装机的星轮卡位尺寸，输送过程中不会出现卡瓶、倒瓶的问题。瓶身中段是标签贴装的核心区域，特意做了一段直径均匀的直筒段，上下两端留了0.3mm的微凸限位棱，不管是套标机的热缩膜标签还是不干胶贴标，

　　都能精准卡到贴装位，不会出现标签上下偏移、褶皱歪斜的问题，直筒段的表面粗糙度控制在Ra0.8，既保证标签粘贴的附着力，又不会因为表面太涩导致贴标过程中标签拖滞。瓶身下半段做了向内微收的曲面弧度，一方面是提升手持握持的贴合度，消费者单手握持的时候手指能自然贴合曲面，不会出现打滑脱手的情况，另一方面这个弧度也能提升瓶体的轴向抗压力学性能，堆码仓储的时候，整托货物堆叠到6层高度，瓶体也不会出现轴向压溃变形，避免仓储运输过程中的漏液、瘪瓶问题。底部的花瓣式防滑凹槽结构是经过反复力学验证的，五个均匀分布的内凹支撑脚，首先保证了瓶体放置在平面上的静稳定性，倾斜15度不会倾倒，其次凹槽结构能分散瓶内液体的重力载荷，

　　吹塑成型的时候底部料厚能均匀分布，不会出现底部过薄导致的跌落开裂问题，常温状态下1.2米高度自由跌落至水泥地面，瓶底不会出现开裂漏液。瓶口采用标准的PCO1881螺纹规格，和市面上通用的塑料防盗盖完全适配，螺纹段的牙型高度、导程都严格匹配通用旋盖头的参数，旋盖扭矩控制在1.2-1.8N·m区间就能保证密封性能，同时防盗环的连接桥强度经过校准，首次开启的时候连接桥能整齐断裂，不会出现防盗环随瓶盖旋出的问题。整个瓶体的内部容积设计为550ml，灌装液位预留了3%的膨胀空间，适配碳酸饮品的含气灌装需求，高温环境下瓶内压力升高的时候，瓶身的微变形余量能吸收内部压力，不会出现爆瓶问题。设计过程中也考虑了回收环节的结构便利性，

　　瓶身采用单一PET材质，没有复合其他材质的嵌件，标签贴装位没有做额外的卡扣结构，回收脱标环节能快速将标签和瓶身分离，提升回收处理的效率。另外瓶身的曲面过渡全部采用大圆角设计，没有尖锐的棱角结构，吹塑模具加工的时候不需要做特殊的电极清角，能降低模具的加工成本，量产过程中模具的磨损也更均匀，单套模具的量产寿命能达到50万模次以上，有效摊薄单瓶的制造成本。在输送线适配性上，瓶身的最大外径控制在66mm，适配绝大多数标准灌装线的风道、星轮、导板尺寸，现有产线换产的时候不需要更换大量的输送适配件，只需要调整旋盖头和贴标机的参数就能快速切换生产，降低产线换产的时间成本。
