自行车辐条式前轮轮组结构设计

　　日常通勤、山地越野、公路竞速等不同骑行场景下，前轮轮组作为自行车直接接触地面的承载部件，既要承担整车加骑乘者的竖向载荷，还要传递转向动作、缓冲路面颠簸带来的冲击力，其结构合理性直接决定骑行的操控稳定性与行驶安全性。这套辐条式前轮结构采用等径钢丝辐条交叉编织的排布方案，区别于一体轮的刚性成型结构，辐条通过螺纹端的条帽可独立调整张紧力，在轮组组装完成后能通过逐根微调修正轮辋的径向跳动与端面偏摆，将轮组的形位公差控制在合理区间，避免骑行过程中出现蹭刹、跳动等问题。轮辋部分采用双层圈结构设计，内侧的凸起台肩用于卡装轮胎的胎圈，外侧的制动边可适配钳形刹、吊刹等常见轮圈制动结构，轮辋与轮毂之间的辐条采用三交叉编织方式，

　　相比直拉辐条排布能更好地分散骑行过程中产生的切向力，尤其是在紧急制动、过坎冲击时，交叉点的辐条可相互分担载荷，避免单根辐条应力集中出现断裂。外胎选用常规齿纹橡胶轮胎，胎面的凸起花纹可在非铺装路面增加与地面的咬合力，胎侧的尼龙帘布层可缓冲路面碎石、坑洼带来的侧向冲击，轮胎与轮辋装配时需保证胎圈完全卡入轮辋的卡槽内，充气后胎圈均匀贴合台肩，避免高速骑行时出现轮胎脱圈的风险。轮毂部分集成了轴档与滚珠安装位，可适配常规快拆轴或实心轴结构，轮毂两端的法兰盘用于固定辐条端头，法兰盘的直径大小直接决定辐条的受力角度，更大的法兰直径能让辐条形成更优的受力三角，提升轮组的侧向刚性，在转向时能减少轮组的形变滞后，让转向动作更跟手。从安装边界来看，

　　这套轮组的轴向宽度需匹配前叉的开档尺寸，轮毂轴芯的直径要与前叉轴孔适配，轮组的整体外径要匹配前叉的叉肩间隙，避免转向最大角度时轮胎与叉腿、泥除部件发生干涉。在实际结构设计过程中，需要先确定轮组的目标使用场景，若用于通勤代步，可适当降低辐条张力提升滤震性能，若用于越野场景则需提升辐条张力、选用更厚的轮辋壁来抗冲击，辐条的长度计算需要结合轮辋的有效直径、法兰盘的直径与偏移量、条帽的预留长度综合确定，过长或过短的辐条都会导致条帽无法锁紧、辐条应力异常等问题。轮组组装完成后需要进行应力释放，通过逐根按压辐条交叉点、小幅加载载荷让辐条的受力均匀，再二次调整条帽张紧度，避免使用一段时间后辐条松动导致轮组偏摆。

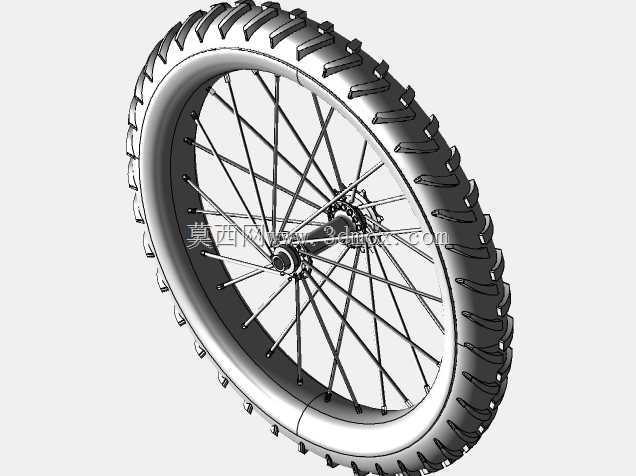

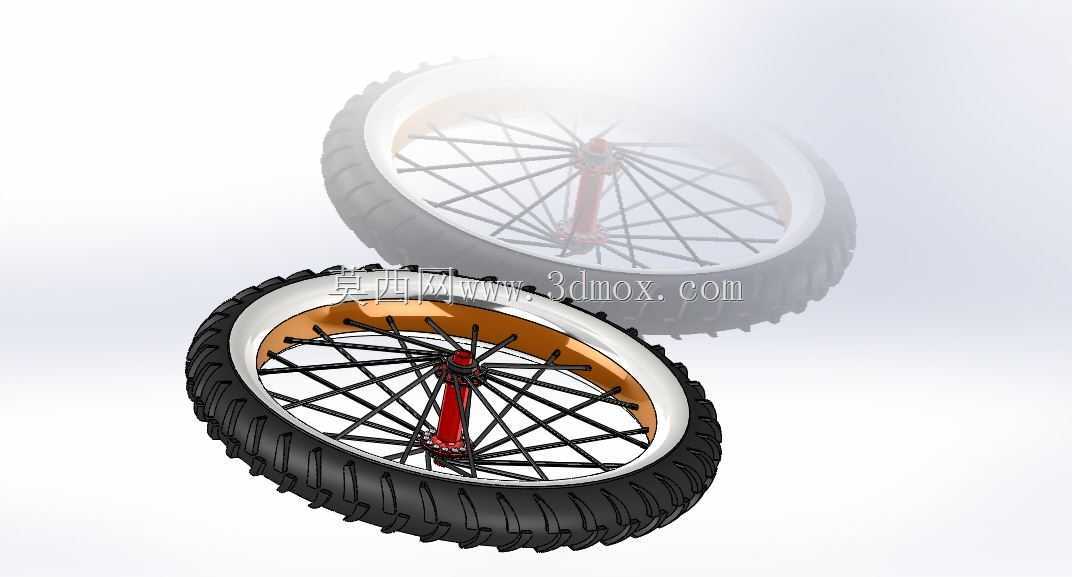

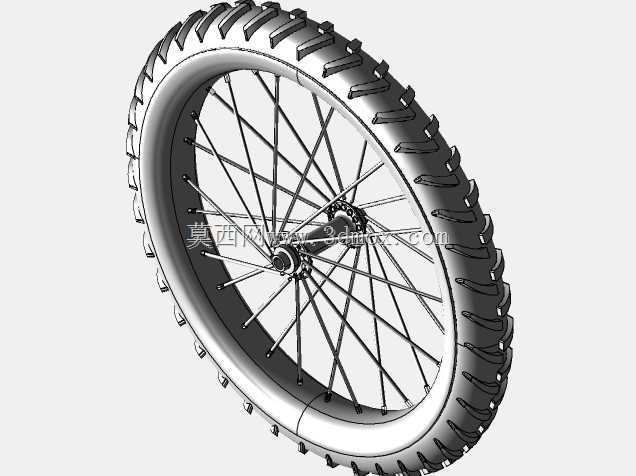

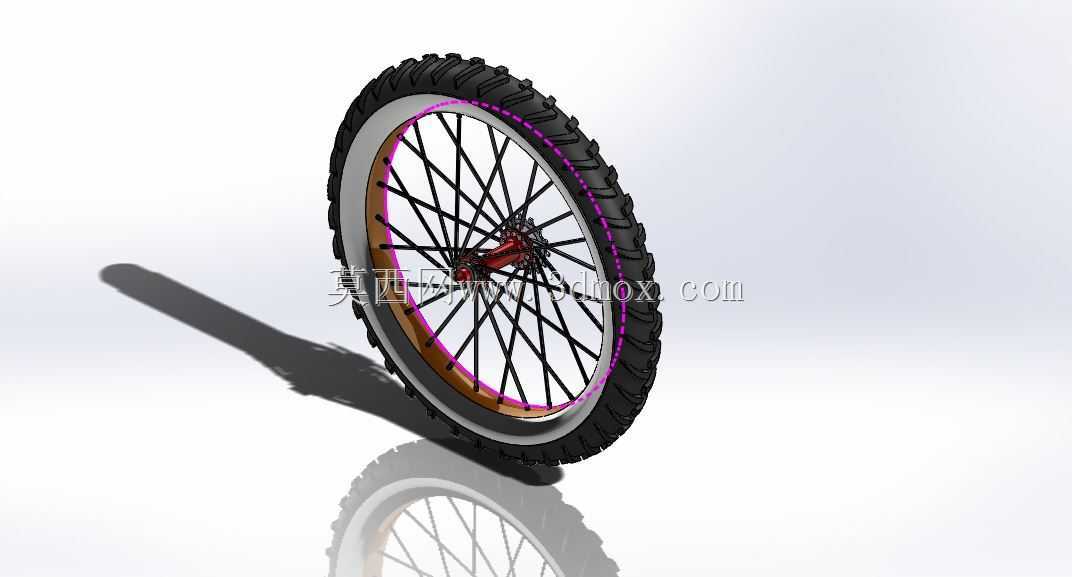

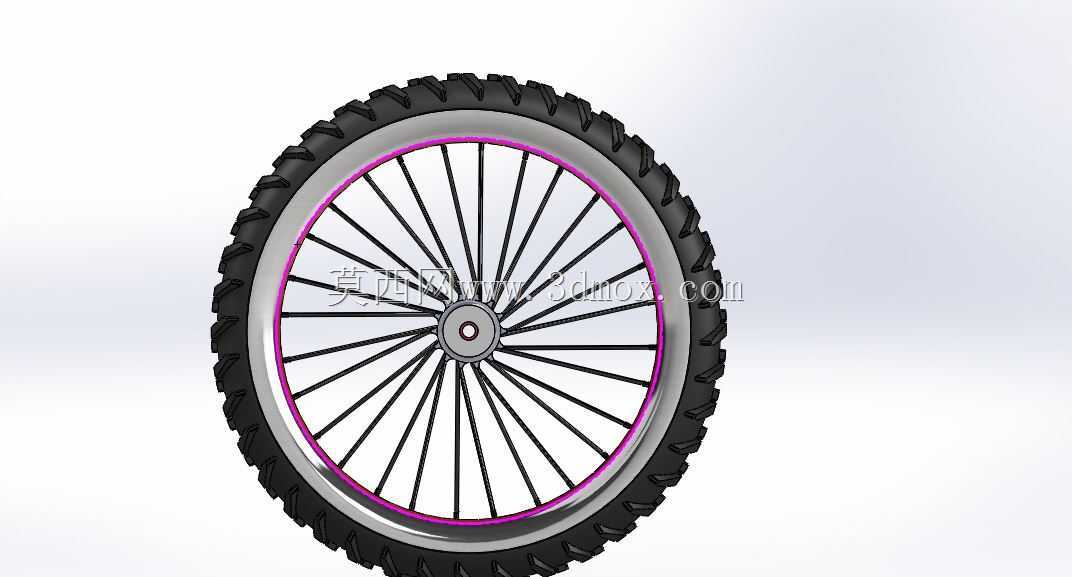

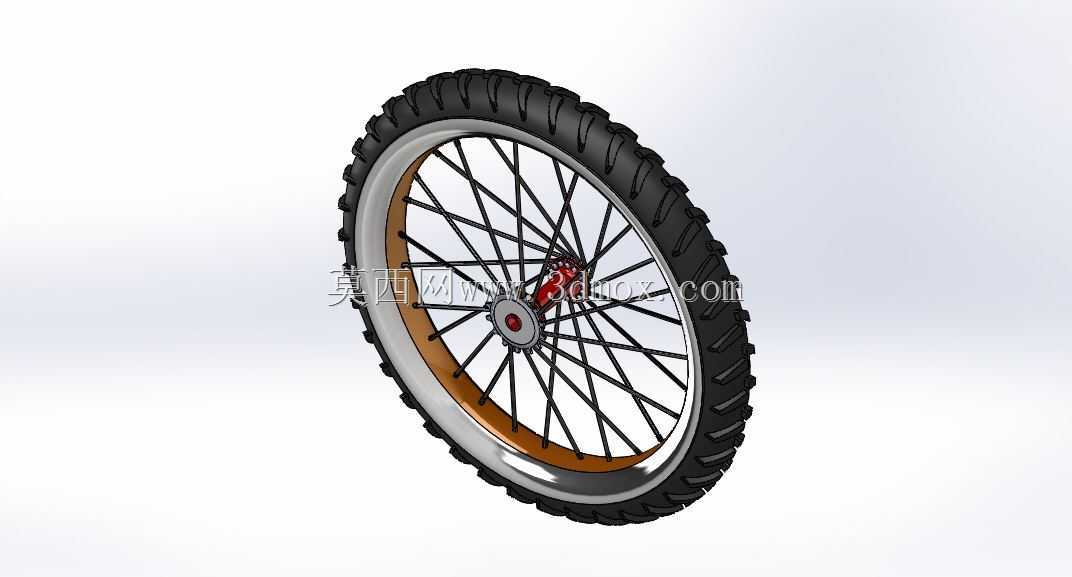

　　这套轮组结构的设计逻辑是在保证结构强度的前提下，通过辐条的弹性形变过滤路面细碎震动，相比一体注塑或碳纤维一体轮，具备更好的可维修性，单根辐条断裂后可单独更换，无需整体更换轮组，日常维护仅需定期检查辐条张力、调整轮圈偏摆即可，适配绝大多数常规民用自行车、入门山地车的前轮装配需求，在结构建模时需要重点还原辐条的交叉排布关系、轮辋的卡槽结构、轮毂的轴安装位等关键配合特征，确保各部件的装配间隙符合实际工程要求，避免出现干涉、装配错位等问题。
