闸阀配套楔式启闭锁紧金属构件

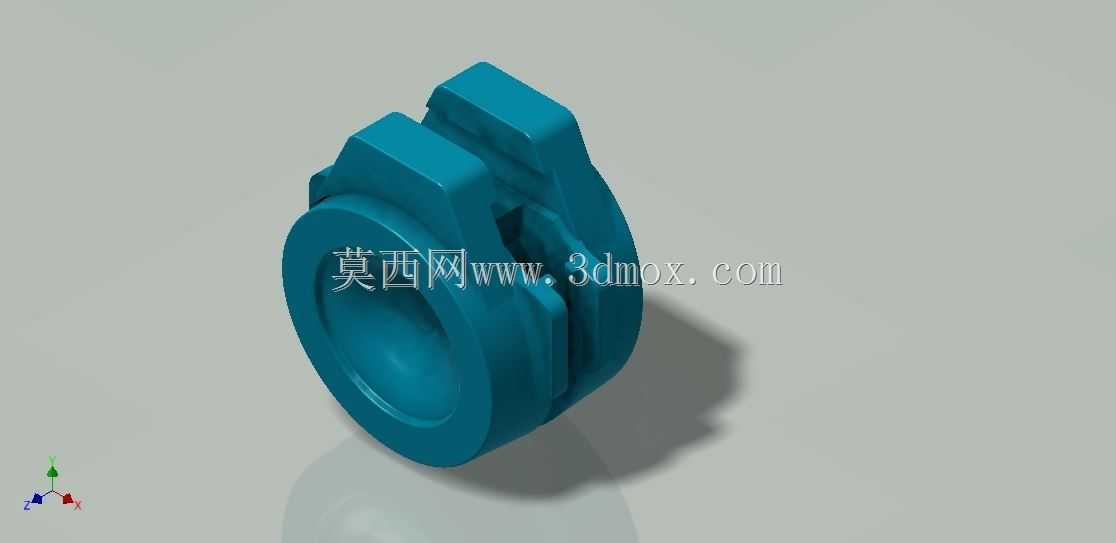

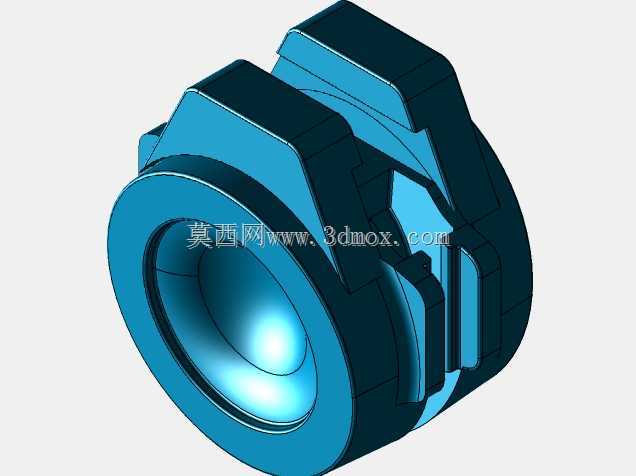

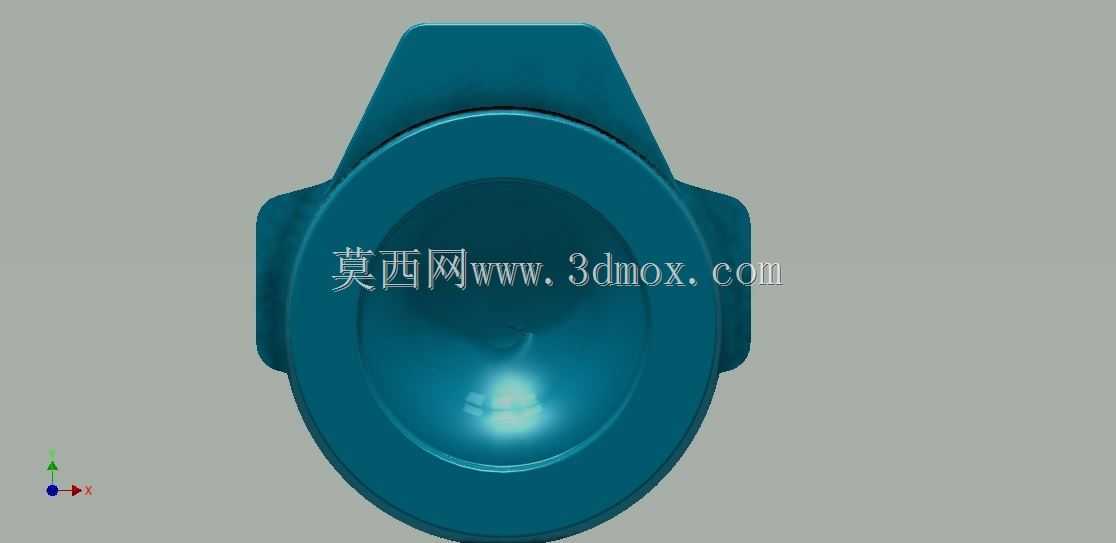

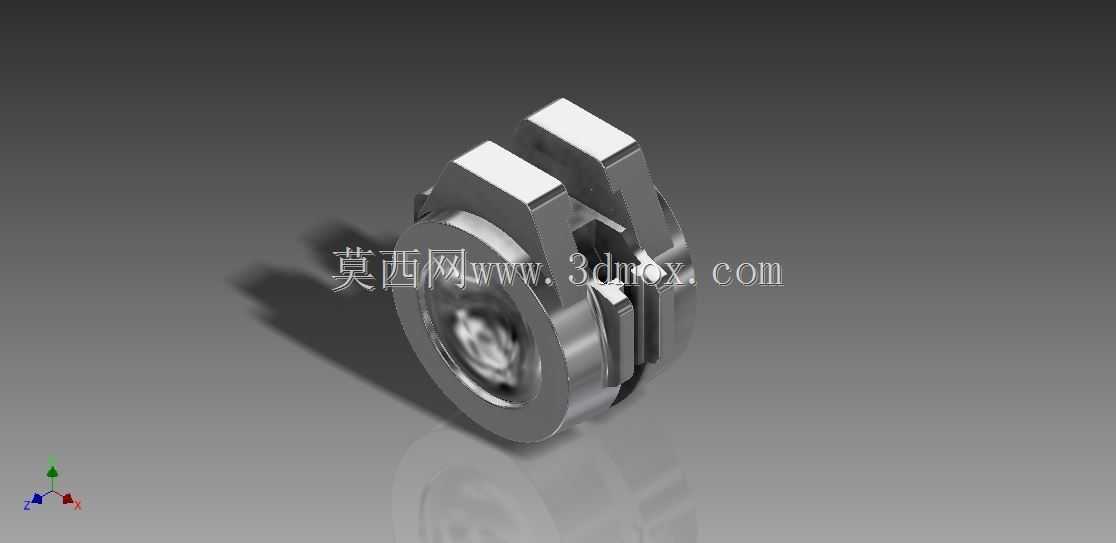

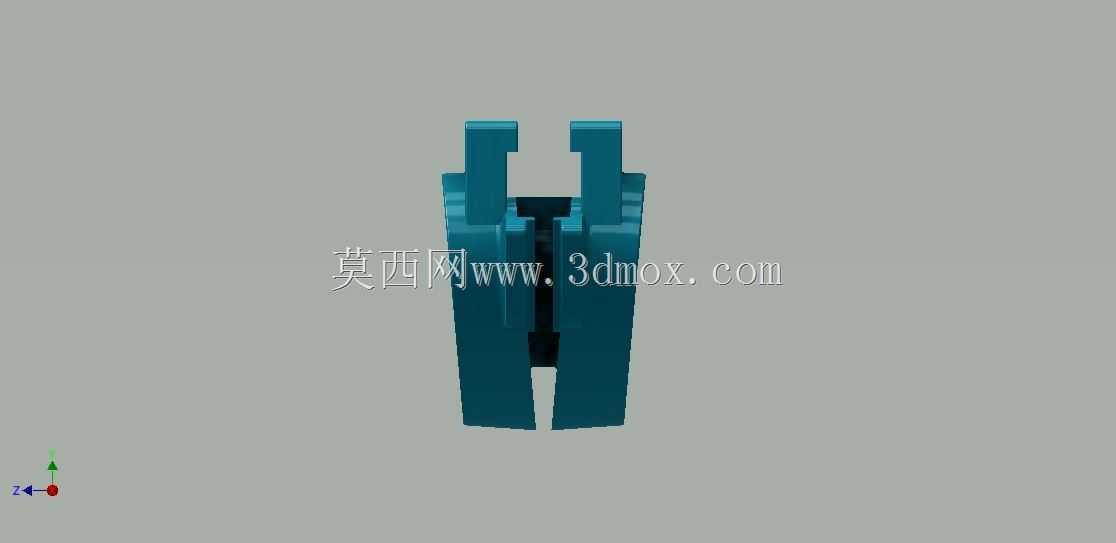

　　在工业流体输送管网的闸阀结构体系里，这类楔式构件是决定阀门密封可靠性与启闭动作顺畅度的核心承压零件，日常多应用在石化输油管线、市政给排水主管网、火电汽水回路、化工介质输送管路的闸阀总成中，直接和阀杆传动端、阀座密封面形成配合，承担闸板启闭过程中的导向、锁紧、密封压紧的多重作用。从实际工况适配角度看，这类构件的设计首先要匹配对应通径闸阀的安装腔边界，其环形基座的外径需要和阀体内腔的导向槽做间隙配合，单边间隙控制在0.12-0.2mm区间，既保证上下动作时无卡滞，又避免间隙过大导致启闭过程中楔块偏摆，磨损伤及阀座密封面。上部的双凸耳结构是和阀杆下端T型头的连接位，凸耳的开槽宽度要和阀杆连接头的厚度做H8/f7的配合公差，

　　槽底的圆弧过渡需要完全贴合阀杆接头的圆角，避免传动过程中出现应力集中，在频繁启闭的交变载荷下出现根部裂纹。设计这类构件的时候，首先要核算的是楔面的角度参数，常规工况下楔角取5度，这个角度是综合了密封压紧力的放大倍数和启闭自锁特性确定的——角度过小会导致阀门关闭后楔块楔死，开启时需要的阀杆扭矩陡增，甚至会出现阀杆扭弯的故障；角度过大则无法提供足够的密封压紧力，管线带压时容易出现介质内漏。楔面的表面粗糙度要求达到Ra1.6，和阀座密封副配合的时候才能形成连续的密封环线，针对不同输送介质的工况，楔面还会堆焊硬质合金或者做氮化处理，提升耐磨和抗冲蚀性能，比如输送含固体颗粒的浆料管线用闸阀，楔面硬度要达到HRC45以上，

　　避免介质长期冲刷导致楔面磨损失效。从安装边界来看，这类构件的总高度要匹配阀盖的行程空间，当阀门处于全开位置时，楔块的下端面不能低于阀体流道的上沿，避免阻挡介质流通形成流阻，同时要保证全开状态下楔块和阀座密封面完全脱离，防止介质长期冲蚀密封面造成密封失效；当阀门处于全关位置时，楔块的两个楔面要同时和两侧阀座均匀贴合，不能出现单侧贴合的偏载情况，这就要求上部连接凸耳的对称度公差控制在0.05mm以内，环形基座的外圆和楔面的同轴度公差不超过0.03mm。实际生产建模过程中，需要特别注意几个应力集中的位置：一是凸耳和环形基座连接的根部，这里是阀杆启闭力的直接传递位置，建模时要做R3以上的圆角过渡，不能出现直角清根，

　　否则在高压大口径闸阀的启闭动作中，这个位置很容易出现应力断裂；二是楔面和环形基座的衔接位置，这里是密封压紧力的承载边，过渡圆角要平滑，不能有建模残留的台阶，否则安装后会和阀座发生干涉，导致阀门无法关到位。另外，构件中心的沉孔结构是为了适配阀杆的导向轴，沉孔的深度要和阀杆下端的导向轴长度匹配，保证楔块在上下动作过程中始终和阀杆保持同轴，不会出现偏斜。在不同压力等级的管线上应用时，这类构件的壁厚也要做对应调整，比如Class150的低压闸阀用楔块，环形基座的壁厚可以取通径的1/10，而Class2500的高压闸阀用楔块，壁厚要提升到通径的1/6，同时要做有限元应力校核，保证在1.5倍额定压力下，构件的最大变形量不超过0.02mm，避免变形导致密封失效。建模时还要考虑加工工艺的可行性，比如双凸耳的开槽位置要预留铣削加工的退刀空间，楔面的加工基准要和环形基座的外圆基准统一，减少装夹次数带来的形位公差误差，对于需要做表面硬化处理的楔块，还要在建模时预留0.2mm的处理层余量，避免处理后尺寸超差。这类构件虽然只是闸阀总成里的一个传动承压零件，但它的尺寸精度、形位公差、结构合理性直接决定了整台闸阀的使用寿命和密封可靠性，很多现场出现的闸阀内漏、启闭卡滞、阀杆断裂故障，追根溯源都是这类楔式构件的设计或者加工尺寸不符合工况要求导致的。
