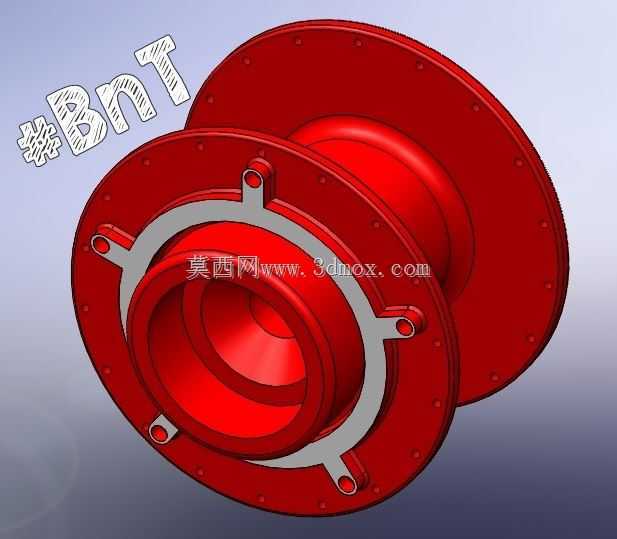

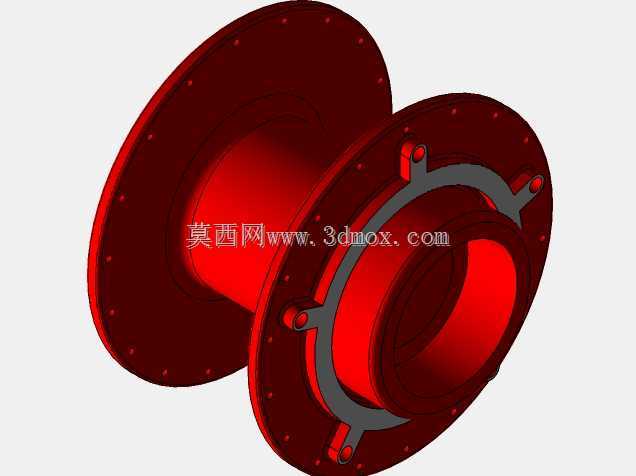

本田运动摩托车改装前轮毂结构设计

　　这款针对本田运动系列摩托车开发的改装前轮毂结构，主要适配街道运动骑行、轻度赛道体验场景下的前轮承载需求，区别于原厂铸造轮毂的通用化设计，该结构在轮辋连接幅板、轴承安装位、制动盘固定座的布局上做了针对性优化，能够匹配改装款大直径浮动刹车盘、高性能轮组轴承的安装要求，同时兼顾日常通勤使用的结构强度冗余。从实际装车的使用场景来看，该轮毂需要同时承受车辆加速、制动时的纵向载荷，过弯侧倾时的横向交变载荷，以及路面颠簸带来的冲击载荷，因此在结构设计阶段，首先确定了核心安装边界：中心轴承位的同轴度公差控制在0.02mm以内，确保轮组转动无偏摆；制动盘安装孔的位置度公差不超过0.05mm，避免高速制动时出现刹车抖动的问题；

　　轮辋与幅板的连接过渡区域采用大圆角过渡，减少应力集中带来的断裂风险。设计思路上没有盲目追求极致轻量化而削减关键受力部位的壁厚，而是在轮辐非受力区域做了等强度的挖槽减重，幅板与中心轮毂座的连接位置设置了环形加强筋，既控制了整体重量，又保证了冲击载荷下的结构刚度，避免激烈驾驶时轮组出现形变影响操控精度。安装接口层面，该轮毂保留了与原厂前减震、前轮轴的适配尺寸，不需要额外加工转接码即可直接装车，同时针对改装市场常见的加宽轮胎需求，适当调整了轮辋的内侧宽度，能够适配更宽规格的运动轮胎，提升过弯时的轮胎接地面积。细节结构上，轮毂外侧的固定压盖采用分体式设计，通过六个周向均布的安装孔与轮毂主体连接，既可以对轴承起到轴向定位的作用，

　　也方便后期维护时快速拆解更换轴承、油封等易损件，压盖与轮毂主体的配合面设置了密封槽，能够阻挡泥水、灰尘进入轴承腔，延长轮组的维护周期。中心轮毂的内孔采用阶梯式设计，分别对应两个深沟球轴承的安装位以及中间的衬套定位面，轴承安装位的表面粗糙度控制在Ra1.6以内，保证轴承压装后的配合精度，避免出现跑内圈、跑外圈的异常磨损问题。轮辋部分的轮廓符合常规摩托车真空胎的安装标准，胎圈座的角度、尺寸都严格匹配通用轮胎的安装要求，不需要额外调整即可直接装配常规市售的运动型摩托车轮胎，气门嘴安装位设置在轮辐的间隙位置，避开制动盘、刹车卡钳的运动轨迹，充气、检测胎压时操作空间充足。从受力传递路径来看，路面传递的冲击力首先通过轮胎传递到轮辋，

　　再经过周向布置的连接幅板传递到中心轮毂座，最终通过前轮轴传递到前减震与车架，整个传力路径上的截面变化都做了平滑过渡，没有出现截面突变的结构，能够有效分散应力，在连续颠簸路面、重刹工况下都能保持结构稳定。针对改装场景下常见的制动升级需求，轮毂上的制动盘安装孔位做了加厚处理，安装面的平面度公差控制在0.03mm以内，能够适配厚度更大的浮动刹车盘，重刹时制动盘的受力能够均匀传递到轮毂主体，不会因为局部应力过大出现安装位开裂的问题。同时轮毂的动平衡配重块安装位做了隐藏式设计，装配配重块后不会突出轮辋表面，避免高速行驶时出现风阻增大、配重块脱落的风险。
