本田GL200摩托车后摇臂悬架结构

项目分类:汽车 发布时间:2021-12-19 ID:460995
  • 本田GL200摩托车后摇臂悬架结构
  • 本田GL200摩托车后摇臂悬架结构

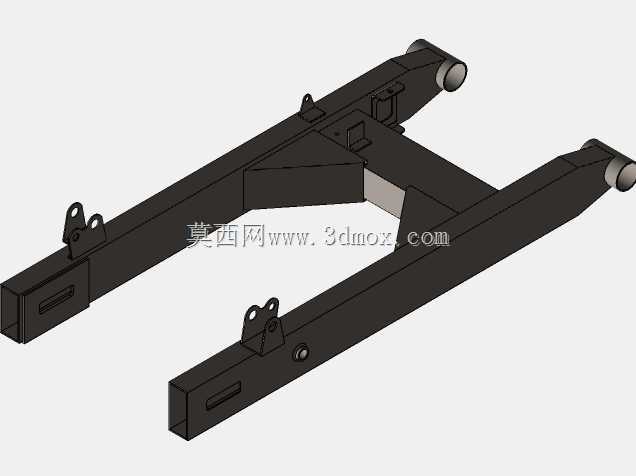

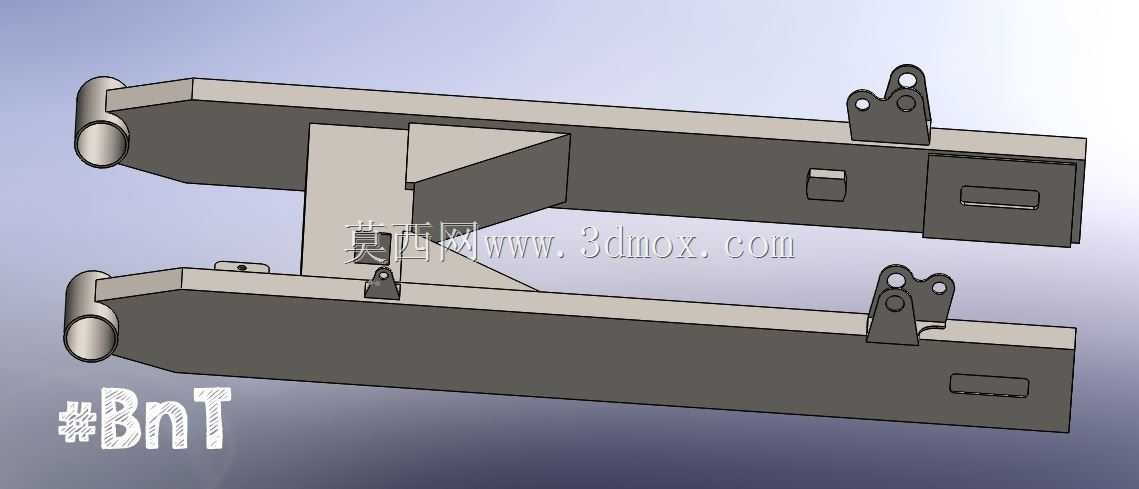

  该结构为跨骑式摩托车的后摇臂总成,是连接后轮与主车架的核心承载部件,日常骑行场景中承担后轮定位、载荷传递、缓冲振动的核心作用,所有结构设计均围绕两轮摩托车的行驶工况展开。从实际使用场景来看,这类双梁式后摇臂多用于中小排量跨骑车型,适配铺装路面通勤、非铺装路面轻度越野的使用需求,在车辆加速、制动、过弯时,需要同时传递后轮的驱动力、制动力矩,还要抵消路面颠簸带来的侧向、纵向冲击,对结构刚度、安装精度有明确的工程要求。

  设计层面采用左右对称的双纵梁布局,纵梁截面为封闭箱型结构,相比传统圆管摇臂,箱型截面的抗扭刚度提升明显,能避免激烈驾驶时摇臂出现侧向形变,保证后轮行驶轨迹的一致性。摇臂前端设置同轴铰接安装孔,用于和车架后下部的摇臂轴座配合,铰接位置预留了衬套安装空间,可压入橡胶缓冲衬套或者滚针轴承,既保证摇臂能绕铰接轴上下摆动,又能过滤路面传递的细碎振动,避免振动直接传递到车架影响骑行舒适性。摇臂中部设置了多组安装凸台,靠上的凸台用于固定后减震器的下安装点,靠下的凸台预留了后刹车卡钳、链条导向件的安装位,所有凸台均与纵梁采用一体化焊接结构,安装孔位的同轴度、位置度公差控制在±0.1mm以内,避免后续装配出现干涉。摇臂后端为后轮轴安装槽,采用开口式槽位设计,槽边预留了调节块的安装空间,可通过调节块调整后轮轴的前后位置,实现传动链条的张紧度调节,槽位的宽度尺寸与后轮轴直径匹配,安装后可限制后轮轴的转动与侧向窜动,保证后轮旋转的同轴度。

  安装边界方面,摇臂前端铰接孔的中心距、安装面宽度完全匹配对应车型的车架铰接座尺寸,不需要额外修改车架即可直接装配;后减震安装凸台的孔位间距、安装角度与原厂后减震的下安装点完全适配,装配后减震的工作行程处于设计区间内,不会出现减震触底或者拉伸超程的问题;后轮轴安装槽的宽度、深度适配对应规格的后轮轴与轮毂轴承,装配后后轮与车架中心面的对称度偏差不超过0.5mm,避免出现后轮偏磨、行驶跑偏的问题。摇臂上还预留了线束固定、挡泥板安装的小凸台,所有凸台的位置都避开了后轮跳动、链条运动的干涉区域,在摇臂上下摆动的全行程内,不会与车架、排气、后轮等周边部件发生碰撞。

  从结构强度设计来看,纵梁的板材厚度经过工况校核,在承受1.5倍额定载荷的冲击下,最大应力低于材料的屈服强度,满足日常使用的强度要求,同时通过在纵梁内侧焊接加强筋的方式,在不显著增加整体重量的前提下提升了摇臂的整体刚度,兼顾了轻量化与结构强度的平衡。摇臂表面的安装平面均经过铣削加工,保证安装部件的贴合度,避免出现安装应力集中的问题,铰接孔、后轮安装槽等关键位置的加工精度直接影响整车的行驶稳定性,是整个部件加工过程中的核心管控尺寸。
