三星J1 Ace J111f智能手机整机结构三维建模

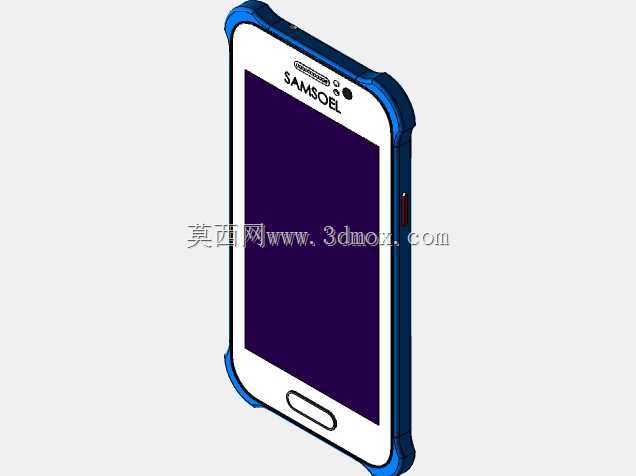

　　本次建模的三星J1 Ace J111f机型，属于入门级安卓智能手机范畴，建模过程完全参照实体机的装配逻辑完成，从整机的堆叠边界到外部防护结构的细节都做了完整还原。在日常消费电子结构设计场景中，这类直板触屏手机的建模核心首先要把控手持握持的人机边界，整机的长宽厚尺寸完全匹配实体机的实测参数，机身四角做了符合跌落防护要求的圆弧过渡，侧边中框的弧度贴合手掌自然握持的曲面，避免直角棱边带来的硌手感，同时中框与前后盖的配合止口做了0.15mm的间隙预留，符合实际量产中的装配公差要求。从功能结构来看，模型完整还原了正面触控屏的装配区域，屏幕上方的听筒开槽、前置摄像头开孔、光线距离传感器的避让位都按照实际位置排布，

　　屏幕下方的实体物理按键做了凸起的弧度设计，按键与中框的配合间隙控制在合理范围，保证按键按压行程的活动空间不会出现结构干涉。机身侧边的电源按键、音量调节按键的位置对应日常单手握持时拇指的操作范围，按键的凸起高度符合盲操作的触感识别要求，侧边中框的蓝色防护包边是这款机型的特征设计，包边高出屏幕表面0.3mm，在手机正面跌落时可以先接触接触面，避免屏幕玻璃直接受冲击碎裂，这部分结构在建模时单独拆分了零件，还原了包边与中框的卡扣装配关系。机身背部的结构虽然在当前展示视角未完全呈现，但建模时也同步做了对应设计，包括后置摄像头的凸起防护圈、后盖的防滑纹理区域、电池仓的卡扣位都按照实体结构做了还原，

　　后盖与中框的配合采用周圈卡扣加底部螺丝固定的方式，建模时预留了卡扣的变形让位空间，符合实际拆装的结构逻辑。在建模思路上，首先确定整机的外形基准面，以屏幕所在平面为Z轴零点，先绘制中框的整体轮廓曲线，通过扫掠形成中框的基础实体，再拆分出各个按键的安装位、接口的开槽位，之后分别构建前屏组件、防护包边、后盖组件、实体按键这些独立零件，最后按照实际装配顺序完成整机的配合约束，所有零件之间不存在干涉问题，相邻配合面的间隙都符合消费电子产品的装配公差标准。从应用场景来说，这个模型可以用于手机防护配件的设计参考，比如对应机型的保护壳、钢化膜的结构设计可以直接参考模型的外形尺寸做匹配，也可以作为入门级消费电子结构设计的教学案例，

　　帮助初学者理解直板触屏手机的堆叠逻辑、零件配合关系、人机尺寸把控要点，还可以用于跌落仿真分析的基础模型，通过赋予不同零件对应的材料属性，模拟不同角度跌落时的应力分布，验证防护结构的设计合理性。需要注意的是，建模过程中对屏幕的显示区域做了单独的面拆分，方便后续赋予玻璃材质效果，中框的金属质感部分、包边的软胶防护部分、后盖的塑料材质部分都做了独立的实体区分，在做渲染或者结构拆分时可以直接选取对应零件操作，不需要额外做面的分割。另外，机身底部的麦克风开孔、扬声器出声孔、充电接口的位置都按照实际机型的排布做了还原，开孔的大小、间距都符合声学设计和接口插拔的空间要求，充电接口周围做了局部加厚处理，避免频繁插拔接口导致的中框开裂问题，这些细节结构都是实际量产设计中需要重点考量的部分，在建模时没有做简化省略，完整保留了结构特征。
