摩托车改装后摇臂悬架结构设计

　　该部件属于两轮机动车底盘行走系统的核心承载构件，主要应用于跨骑类摩托车的后悬挂系统，承担连接车架主体与后轮总成、传递动力输出与路面载荷、配合后减震器过滤行驶冲击的核心作用，是决定车辆行驶稳定性、弯道循迹性与载重能力的关键结构件。从实际装车场景来看，这类摇臂多用于中小排量街车、越野摩托的改装升级场景，替换原厂冲压焊接式摇臂以提升结构刚性，减少急加速、重制动时的结构形变，避免高速过弯时后轮轨迹偏移，同时适配不同规格的后轮宽度、减震器安装孔距，满足个性化改装的调校需求。

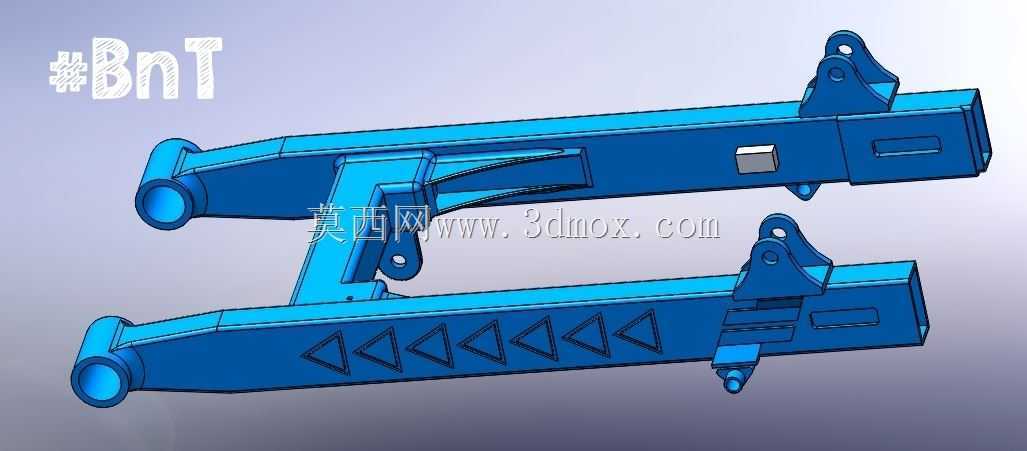

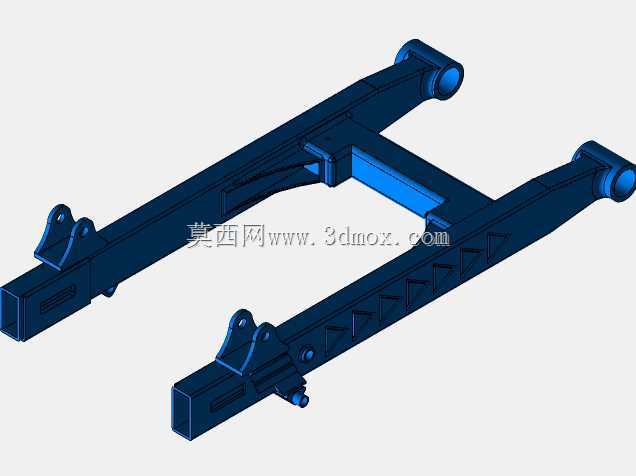

　　从功能特性上看，该摇臂采用双侧梁对称式结构，主体为箱型截面设计，相比传统圆管摇臂拥有更高的抗扭刚度与抗弯强度，两侧主梁前端设置同轴铰接孔，用于通过销轴与车架后下部的铰接座连接，形成摇臂摆动的旋转支点，铰接孔内部预留了衬套或轴承的安装空间，可减少摆动过程中的摩擦阻力，同时缓冲径向冲击载荷。摇臂中上部设置有独立的减震器下安装吊耳，吊耳采用双耳式结构设计，安装孔位与摇臂主体通过加强筋过渡连接，可将减震器传递的冲击载荷均匀分散到两侧主梁上，避免局部应力集中导致的结构开裂。摇臂后端设置后轮轴安装槽，为开口式可调结构，可通过调整后轮轴在槽内的位置，实现传动链条张紧度的调节，适配不同磨损程度的链条与不同规格的后轮链轮，安装槽旁设置有小块定位凸台，用于安装链条调节器、刹车卡钳支架等附属部件，保证附属部件的安装定位精度。摇臂主梁侧面设计有连续的三角形加强筋结构，在不显著增加构件整体重量的前提下，大幅提升主梁的抗扭性能，避免单侧受力时出现主梁扭曲变形，同时三角形结构的应力传递路径更顺畅，可将路面颠簸产生的交变载荷快速分散到整个构件上，减少应力集中点的疲劳损伤风险。

　　从设计思路层面，该结构在建模阶段优先保证安装边界的尺寸精度，首先确定前端铰接孔的中心距、孔径尺寸，与车架铰接座的尺寸完全匹配，保证铰接转动的同轴度，避免装车后出现卡滞、摆动异响的问题；其次确定减震器吊耳的安装孔位置，结合后减震器的行程、安装长度，匹配车辆设计的后悬挂下沉量，保证减震器在全行程范围内不会与摇臂、车架其他部件发生运动干涉。摇臂的整体宽度根据目标车型的后轮宽度、链轮偏移量确定，保证后轮安装后与车架中心面的重合度，避免出现轮胎偏磨、传动链条异响的问题。主梁的截面尺寸根据整车满载载荷、冲击系数计算确定，箱型截面的壁厚在满足强度要求的前提下尽可能做薄，兼顾轻量化需求，所有的棱角位置都做了圆角过渡处理，减少应力集中，同时提升构件的外观质感。

　　在安装边界方面，该摇臂前端铰接孔的同轴度公差需控制在0.05mm以内，保证与车架铰接后转动顺畅无卡滞；减震器吊耳的安装孔与铰接孔的中心距公差控制在±0.1mm，保证后减震器的安装预压量符合设计要求；后轮轴安装槽的宽度与后轮轴直径采用间隙配合，公差带控制在H8/f7区间，既保证后轮轴安装拆卸方便，又避免间隙过大导致后轮晃动。摇臂整体的安装空间需避开后刹车管路、传动链条、后轮挡泥板等周边部件，在最大摆动行程下，摇臂所有位置与周边部件的最小间隙不小于10mm，防止行驶过程中出现部件碰撞干涉。这类摇臂在实际生产中多采用铝合金压铸或钢板焊接工艺制作，三维建模阶段已经预留了加工余量、焊接坡口位置，可直接用于后续的工艺拆解、工装设计与生产制造，也可作为改装车型的底盘结构验证模型，用于整车悬挂系统的运动仿真与强度校核，提前排查结构设计中的干涉、强度不足等问题，减少实车测试的迭代成本。
