多辊式卷材分切输送设备结构设计

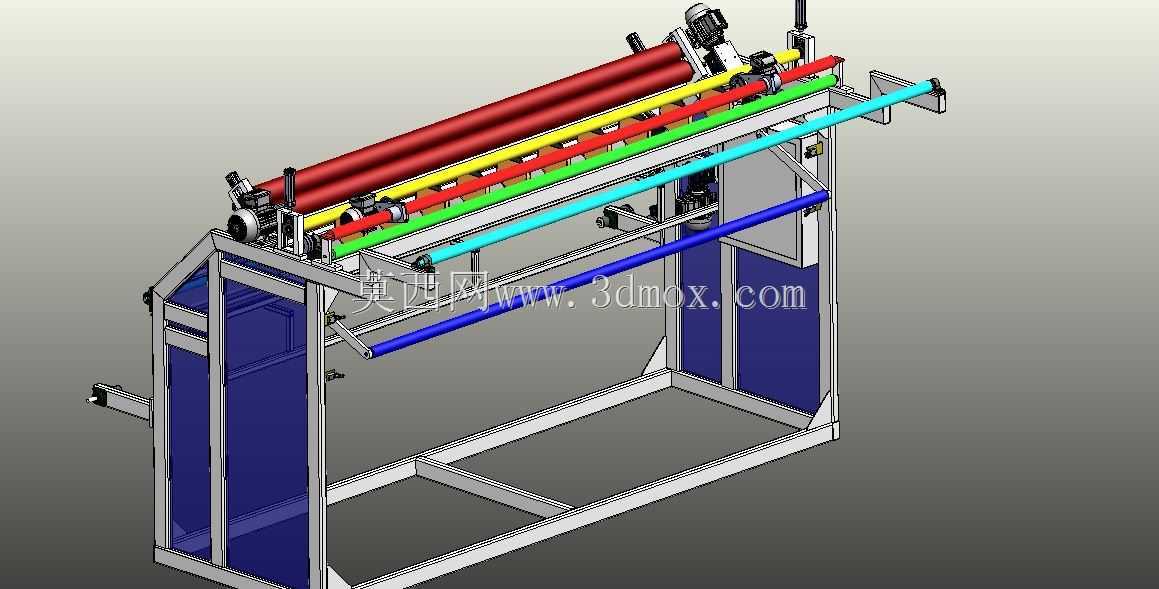

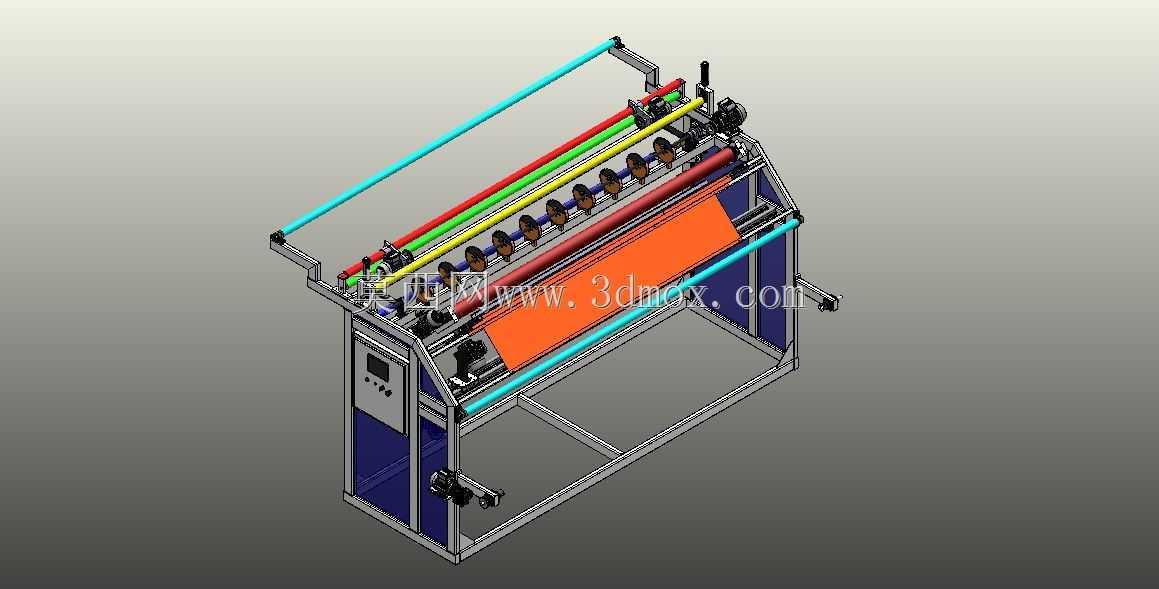

　　在软质卷材加工的生产场景中，这类多辊排布的设备主要承担卷材的定长输送、分切前展平以及分切后料段的导向输出工序，常见于包装卷材、薄金属卷材、纺织面料卷材的连续加工产线，衔接上游放卷机构与下游收料或堆叠工位，替代传统人工拉料、手动裁切的低效作业模式，能有效降低卷材在输送过程中出现的褶皱、偏移、拉伸变形问题。从结构设计逻辑来看，设备采用方管焊接成型的一体式框架作为承载基体，底部框架预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证框架上平面的水平度误差控制在每米0.1mm以内，避免辊轴倾斜导致卷材走偏。设备上层排布的多根不同色标辊轴承担不同功能：最上方的大直径红色辊为主动牵引辊，表面包覆防滑橡胶层，

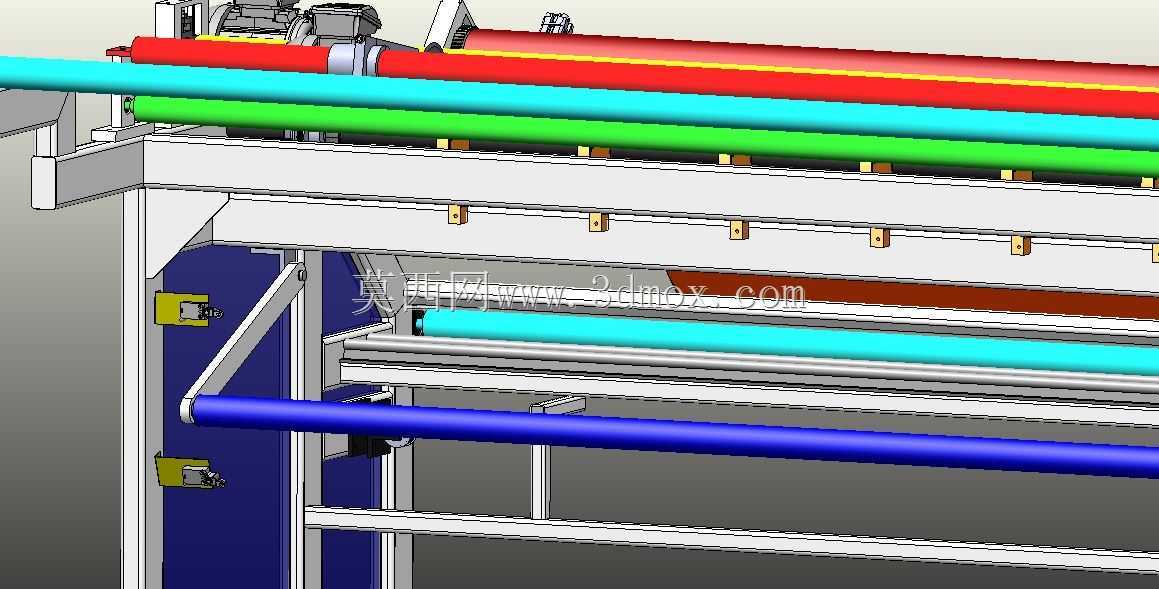

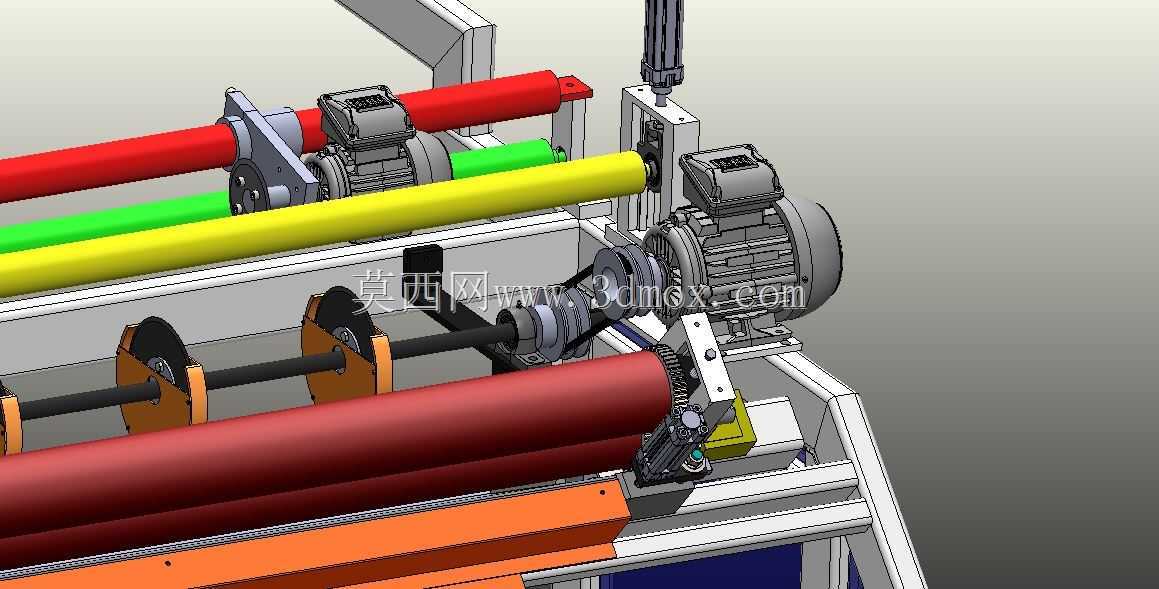

　　通过链传动与侧边驱动单元连接，提供稳定的卷材牵拉力，牵引辊的安装座设计了腰型调节孔，可调整与相邻压辊的间隙，适配0.1mm到5mm厚度区间的不同卷材；下方依次排布的黄、绿、青色辊为导向展平辊，其中展平辊表面加工有对称分布的人字纹槽，卷材经过时可向两侧自然舒展，消除卷材放卷过程中产生的内应力褶皱，展平辊的两端采用带座外球面轴承安装，可快速拆装更换，适配不同幅宽的卷材加工需求；最下方的蓝色辊为出料导向辊，负责将分切完成的料段导向至下游收料台，辊面做硬质阳极氧化处理，降低表面粗糙度，避免刮伤卷材表面。设备的分切单元集成在牵引辊与展平辊之间的安装位，采用滑座式刀架设计，刀架可沿横向导轨自由调整位置，适配不同分切宽度的生产需求，

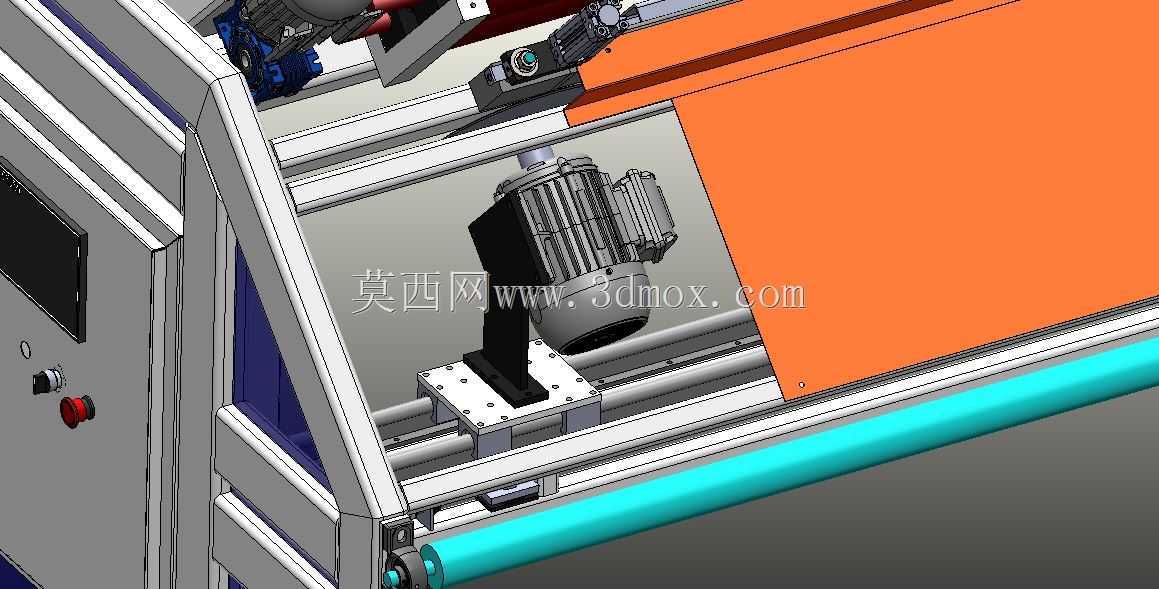

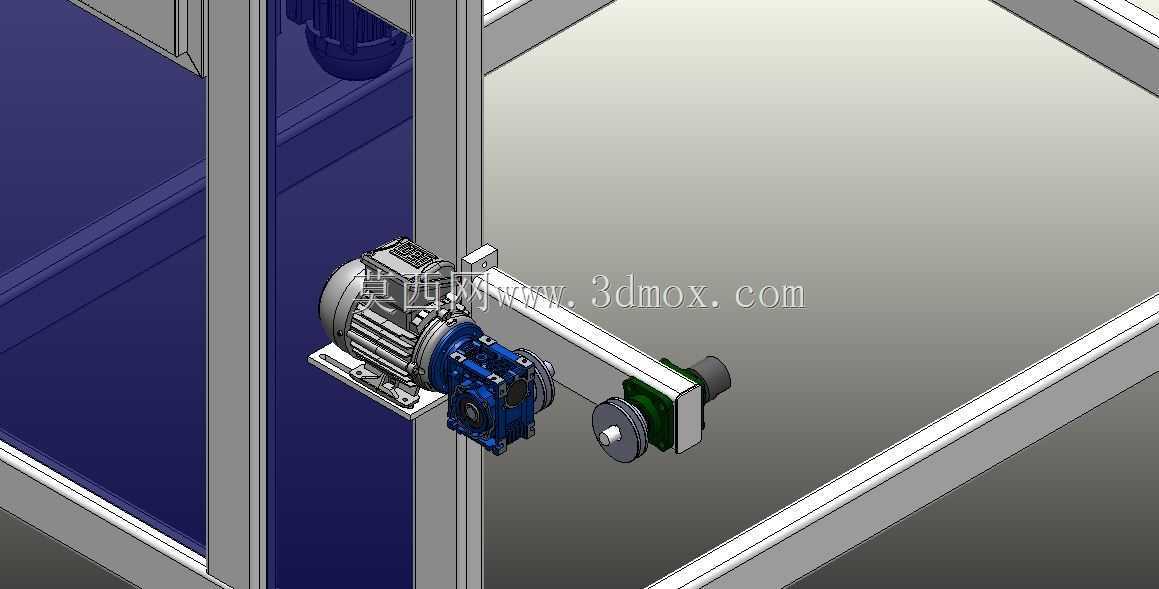

　　刀架的进给行程通过限位螺钉做硬限位，避免进刀过深碰伤辊面。侧边的驱动单元安装在框架侧面的预留安装板上，安装板做了加厚处理，减少驱动运行时的振动传递，驱动与主动辊之间的传动链设置了张紧调节机构，可根据链条磨损情况调整张紧度，保证传动精度稳定。从安装边界尺寸来看，设备整体宽度适配1600mm幅宽的卷材加工需求，整机长度控制在2200mm，高度1800mm，安装时需在设备两侧预留不小于800mm的操作维护空间，方便操作人员调整刀架位置、更换辊轴以及清理设备残留的料屑。框架的下部设计了可拆卸的防护门板，既可以遮挡内部传动结构，避免生产过程中杂物卷入传动部件，也可以快速拆卸，方便日常维护时对传动部件做润滑、紧固作业。在设计过程中，

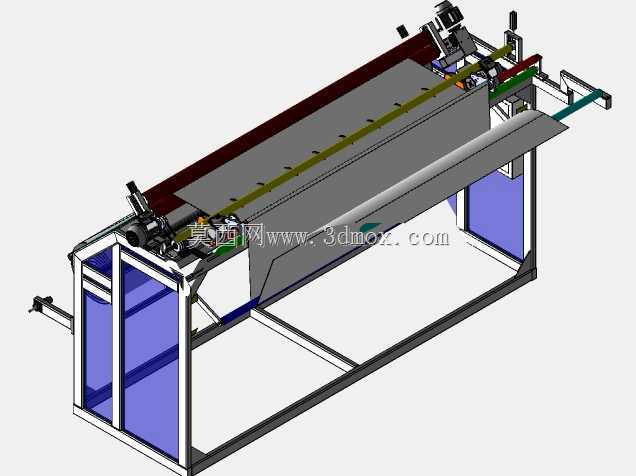

　　所有辊轴的同轴度、径向跳动公差都做了严格控制，主动辊的径向跳动量不超过0.02mm，避免高速运转时出现卷材跳动、张力波动的问题；每根辊轴都做了动平衡校正，平衡等级达到G6.3级，降低设备运行时的振动与噪音。设备的走料路径经过多次优化，卷材从设备一侧进入后，依次经过多根辊轴形成的包角路径，保证卷材与每根功能辊的接触包角不小于15度，提供足够的摩擦力避免卷材打滑，同时走料路径没有锐角结构，所有与卷材接触的部位都做了圆角倒钝处理，不会刮伤卷材表面。这类设备的结构设计充分考虑了产线的通用性，不需要做大规模改动就可以适配不同材质、不同厚度、不同幅宽的卷材分切输送需求，框架上预留了多个传感器安装位，可后续加装张力传感器、纠偏传感器、料位检测传感器，升级为全自动闭环控制的卷材加工单元，对接产线的中控系统实现生产数据的实时采集与参数调整。
