纺织加工专用操作台配套作业装置结构

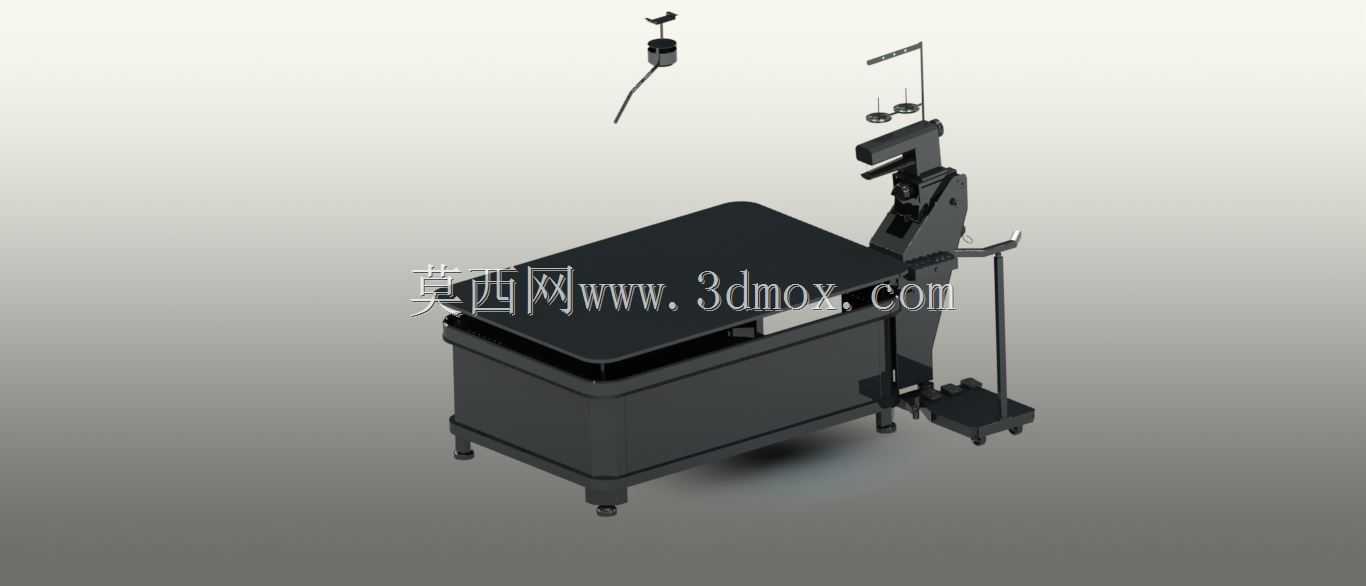

　　这套结构针对纺织面料后整理工序的作业需求设计，核心承载平台采用箱式封闭结构，底部设置可调式支撑脚，可在车间环氧地坪、水磨石地面等不同平整度的安装基面完成调平，单脚调节行程预留15mm，适配多数生产车间的地面铺装公差，平台台面采用圆角过渡设计，避免面料拖拽过程中勾丝、刮损，台面边缘做1.5mm倒钝处理，所有拼接焊缝打磨至Ra1.6以下粗糙度，防止作业过程中勾挂纺织纱线。平台侧方集成的立式作业臂采用分段铰接结构，可实现水平方向180度回转、垂直方向0-75度俯仰调节，臂端预留标准工装安装接口，可根据工序需求快速更换面料定位夹具、裁切导向架、熨烫辅助支架等不同作业端头，铰接位置采用阻尼轴结构，调节后可自动锁止，无需额外操作锁紧手柄，

　　减少作业过程中的辅助操作时间。作业臂旁侧设置的立式悬杆组件，顶部配置可滑动的导线/导气管挂架，挂架可沿悬杆轴向滑动，滑动行程覆盖整个平台台面的作业范围，可将作业过程中用到的气动工具管路、电动工具电源线悬空架设，避免管线散落在台面上勾挂面料、干扰作业操作，悬杆底部与平台底座采用螺栓刚性连接，连接位置设置加强筋板，承受侧向载荷时形变量控制在0.2mm以内，保证悬杆挂载工具后的稳定性。平台侧方延伸的脚踏控制单元采用独立式安装结构，通过螺栓与平台底座侧方的安装位连接，脚踏板表面设置防滑纹路，踏板触发行程设置为20mm，触发力控制在30N-40N区间，适配纺织车间作业人员长期站立操作的踩踏习惯，脚踏单元与主平台之间预留200mm的操作间隙，

　　避免作业过程中磕碰腿部。整套结构的安装边界控制在长1200mm、宽800mm、总高1650mm范围内，可直接嵌入现有纺织车间的流水线工位，无需对原有生产线布局做大规模调整，底座采用整体式焊接结构，总重量控制在120kg左右，无需额外打膨胀螺栓固定，依靠自身重量即可保证作业过程中的稳定性，移位时可通过底部预留的叉车孔位快速转运，适配多工序轮转的柔性生产需求。结构设计过程中充分考虑纺织车间的飞花堆积问题，所有外露结构面均采用斜面设计，无水平朝上的封闭凹槽，减少飞花堆积的死角，日常清洁时可采用压缩空气直接吹扫，维护难度低；所有转动配合位置均设置防尘密封圈，可阻挡纺织飞花进入配合间隙，延长铰接结构的维护周期，

　　常规工况下首次润滑维护间隔可达到12个月。平台内部的箱式腔体预留了电气元件、气动阀组的安装空间，腔体侧面设置可快速拆卸的检修盖板，无需拆解平台主体结构即可完成内部元件的更换与调试，腔体内部设置走线槽与气管固定卡扣，所有管线均沿腔体内部规整排布，避免管线杂乱产生的干涉问题。作业臂的载荷设计按照单端挂载5kg作业工具核算，铰接位置的轴类零件采用40Cr调质处理，表面硬度达到HB220-250，配合自润滑铜套，长期往复转动下的磨损量控制在0.01mm/10000次循环以内，可满足三班倒连续生产的使用强度要求。平台台面采用2mm厚冷轧钢板折弯焊接成型，台面平面度控制在0.5mm/㎡以内，放置面料、样板等工件时无翘曲、晃动，台面表面做哑光喷塑处理，反光度控制在15%以下，避免车间照明光线反射影响作业人员的视觉判断。
