带刹车平板安装型重载旋转万向脚轮结构

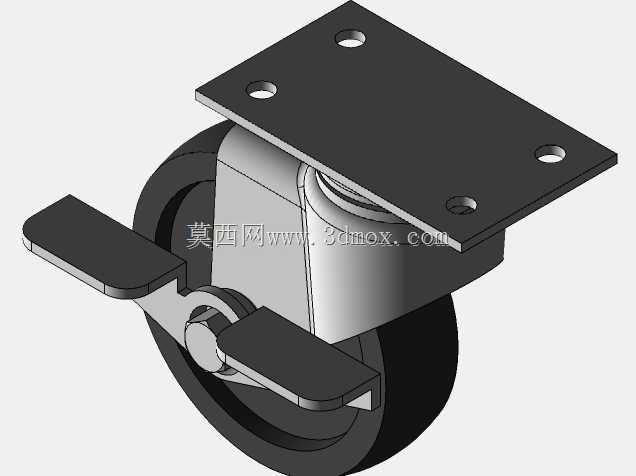

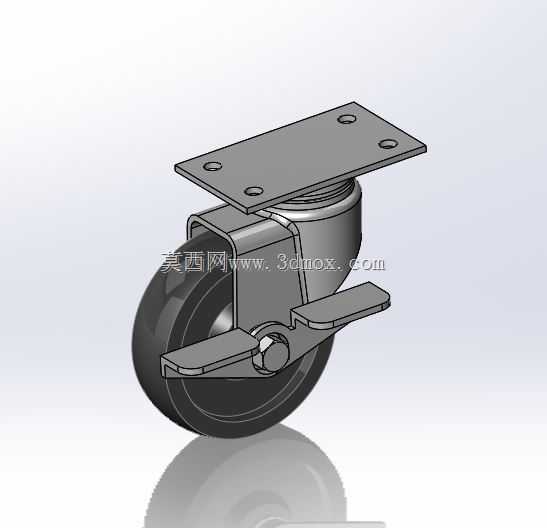

　　车间里跑的零件周转车，最容易出问题的部件永远是脚轮，尤其是需要频繁转向、定点停靠的工位周转场景，脚轮的结构合理性直接决定了整台车的使用体验。这款带刹车的平板安装旋转脚轮，就是针对车间内部零件转运的实际工况做的结构设计，首先从安装端来看，顶部采用方形平板安装座，四个安装孔位对称分布在平板四角，安装时不需要额外做转接支架，直接通过螺栓就能固定在周转车的底部框架上，适配市面上绝大多数方管焊接的零件车底盘，安装边界的容错率很高，哪怕底盘框架的安装面存在小范围的平面度误差，平板座的刚性接触也能保证连接强度，不会出现支架偏摆的问题。旋转结构部分，采用了推力轴承配合回转支承的结构，区别于普通轻型脚轮的单铆钉回转结构，这种结构在承受径向载荷的同时，

　　能承受周转车启停、转向时产生的轴向倾覆力矩，哪怕车斗里装的是金属加工件，单轮载荷超过常规轻型脚轮的额定值，转向的时候也不会出现卡顿、回转结构咬死的问题，实际推运过程中转向手感很顺滑，工人在狭窄的车间通道里调整车位的时候，不需要额外抬起车身就能轻松转向。刹车结构集成在脚轮支架侧面，采用踏板式双刹设计，踩下刹车踏板的时候，不仅能锁止滚轮的转动，还能同步锁止顶部的回转结构，也就是说锁止之后整个脚轮既不能转也不能摆，停靠在有轻微坡度的工位旁也不会出现溜车、自行偏移的问题，这个设计细节对于机床上下料工位的周转车来说非常实用，工人在取放零件的时候不需要额外垫止滑块，踩下刹车就能保证车身位置固定。滚轮部分采用高弹性耐磨材质，轮面做了微弧处理，

　　推运过程中遇到车间地面的焊缝、细小切屑或者小幅度的地面高差，能起到一定的缓冲作用，不会因为硬接触产生过大的震动，避免车斗里的精密加工件因为磕碰出现表面损伤，同时轮面的材质不会在环氧地坪上留下拖痕，符合车间现场的5S管理要求。支架部分采用一体冲压成型的钢结构，表面做了防锈处理，焊接位置都做了圆角过渡，不存在应力集中的薄弱点，哪怕日常使用中偶尔遇到磕碰，也不会出现支架开裂、变形的问题。从设计思路上来说，这款脚轮没有追求多余的花哨结构，所有的结构设计都围绕车间零件转运的实际工况展开，安装尺寸适配通用周转车的底盘规格，不需要定制化修改就能直接替换原有损坏的脚轮，维护的时候只需要定期给回转轴承加注润滑脂，检查滚轮的磨损情况即可，

　　后期维护成本很低。实际选型的时候，需要注意安装面的螺栓孔距要和脚轮平板的孔位匹配，同时根据单轮承载的重量选择对应载荷等级的型号，避免超载使用导致支架变形或者滚轮损坏；如果是在有油污、切削液的工位使用，还可以定期检查支架表面的防锈层是否有破损，及时补涂防锈涂层就能延长整体的使用寿命。不同于市面上的轻型家具脚轮，这款脚轮的所有结构尺寸都针对工业场景做了强化，回转间隙控制在合理范围内，既不会因为间隙过大导致转向晃荡，也不会因为间隙过小导致热胀冷缩之后出现转向卡滞，滚轮的轮轴采用带润滑衬套的结构，长时间滚动也不会出现轴套磨损导致的轮体偏摆，推运过程中没有多余的异响，能适配车间内长时间高频次的转运需求。
