Arduino纳米级H桥BTN屏蔽驱动板

项目分类:通用机械零部件 发布时间:2021-12-19 ID:461154
  • Arduino纳米级H桥BTN屏蔽驱动板
  • Arduino纳米级H桥BTN屏蔽驱动板
  • Arduino纳米级H桥BTN屏蔽驱动板
  • Arduino纳米级H桥BTN屏蔽驱动板

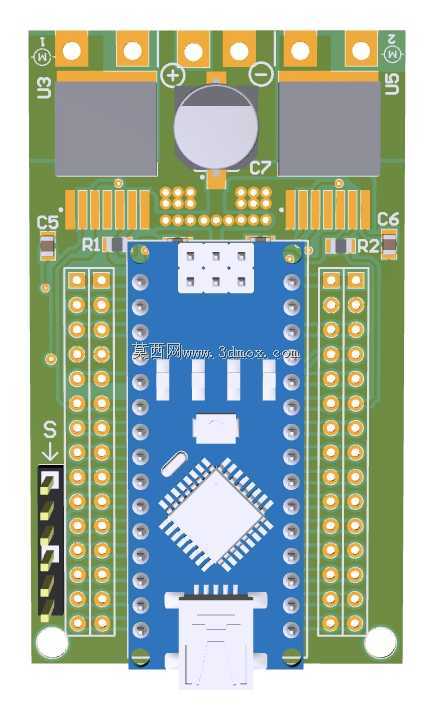

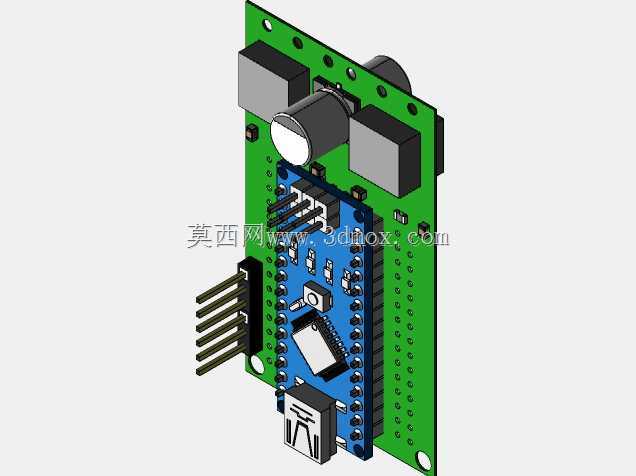

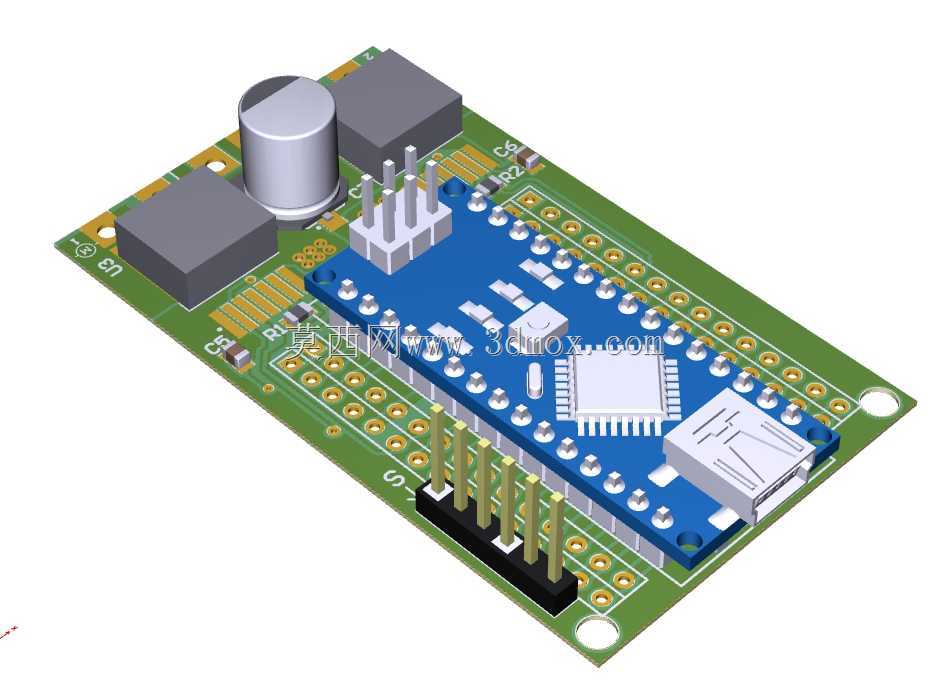

  这款适配Arduino纳米级主控的H桥BTN屏蔽板,核心定位是小型直流电机驱动场景的功能扩展模块,在桌面级小型机器人、智能小车、微型执行器驱动、教学实验平台这类对安装空间有严格限制的项目中应用广泛。实际使用时,它可以直接叠装在对应规格的Arduino纳米主控板上,不需要额外飞线转接,能大幅降低小型项目的接线复杂度,减少接线错误带来的调试成本。

  从功能特性来看,板载的BTN系列驱动芯片具备完善的过流、过热、欠压保护机制,驱动输出能力可以满足多数小型直流电机、步进电机的驱动需求,板上预留的电源输入接口、信号引出排针,既可以直接通过主控板取电,也支持外接独立动力电源,避免动力回路电流干扰主控的信号稳定性。板上集成的电解电容主要用于动力回路的滤波,抑制电机启停时的电压尖峰,降低电源纹波对主控芯片的影响,周边的阻容元件全部按照芯片手册的参考布局排布,尽可能缩短功率回路的走线长度,减少大电流走线产生的电磁辐射对周边信号线路的干扰。

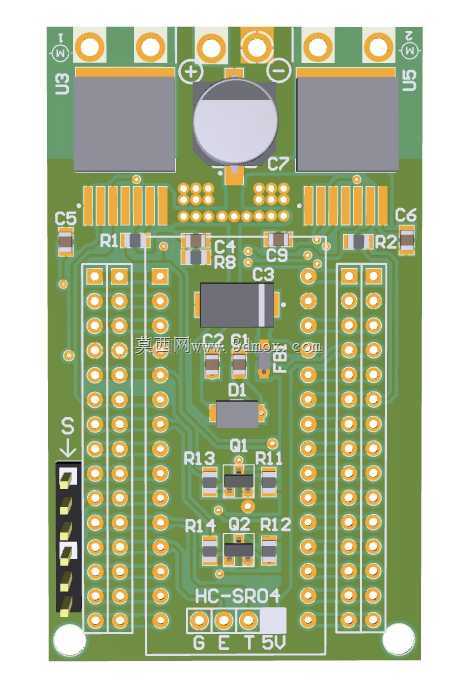

  设计过程中,首先确定的是38.5mm×65.3mm的外形边界,这个尺寸完全匹配Arduino纳米板的安装孔位与排针间距,叠装后不会超出主控板的轮廓太多,能适配紧凑的设备安装空间。PCB布局时将功率驱动部分与信号接口部分做了分区排布,大电流走线做了加宽处理,露铜加锡提升载流能力,信号排针的引脚定义完全对应主控板的IO口顺序,用户不需要查阅复杂的引脚映射表,直接按照常规Arduino扩展板的接线逻辑就能完成硬件连接。安装孔位采用标准的3mm孔径,位置与主控板的安装孔完全对齐,既可以使用铜柱将两层板固定叠装,也可以直接通过这几个孔位将整组模块固定在设备的安装基座上,不需要额外设计转接支架。

  实际选型使用时,需要注意动力电源的电压范围不要超过驱动芯片的耐压上限,外接大负载电机时建议额外给驱动板接入独立动力地,避免地弹噪声影响主控运行。板上的USB接口既可以用于主控的程序烧写,也能在调试阶段提供小功率供电,不过驱动电机时不建议仅通过USB接口供电,避免USB端口过流保护。排针的引出方式兼顾了直插与杜邦线连接两种使用场景,既可以直接插在面包板上做原型验证,也可以通过杜邦线连接外部传感器、执行器,适配不同阶段的项目开发需求。

  从结构可靠性角度,板上的电解电容、接口元件都做了焊盘加大处理,在有轻微振动的移动类设备场景下,能降低元件虚焊、脱落的概率。蓝色的驱动核心区域做了丝印标识,清晰标注了各个引脚的功能定义,现场调试时不需要反复查阅图纸就能快速确认接线。整体布局没有出现过高的元件,最高的电解电容高度也控制在常规扩展板的允许范围内,叠装后不会和其他上层扩展板产生结构干涉,适配多数多层扩展的项目搭建需求。
