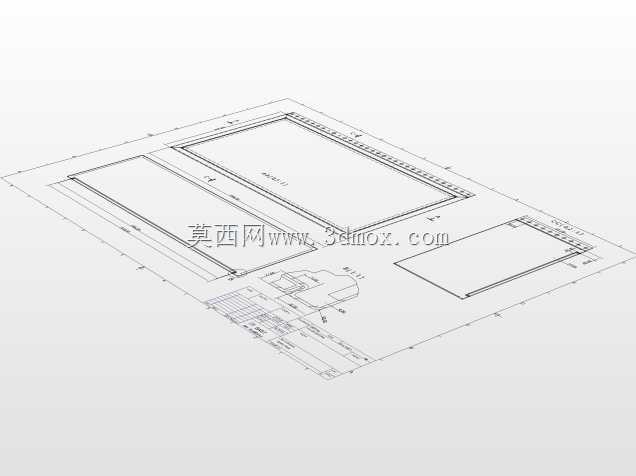

电梯轿厢配套上翻式电控机柜结构设计

　　这款配套电梯轿厢使用的上翻式机柜，主要应用在乘客电梯、载货电梯的轿厢顶部或侧壁区域，用来承载电梯运行所需的门机控制模块、信号转接端子、应急供电组件、轿厢照明驱动单元等电气部件，是电梯轿厢电气系统的集成安装载体。从实际使用场景来看，这类机柜需要在轿厢有限的安装空间内完成布局，既要避开轿厢的承重梁、随行电缆挂架、通风风道等固有结构，还要预留足够的接线操作空间，同时满足电梯运行过程中的振动耐受、防尘防护、检修便捷性要求。

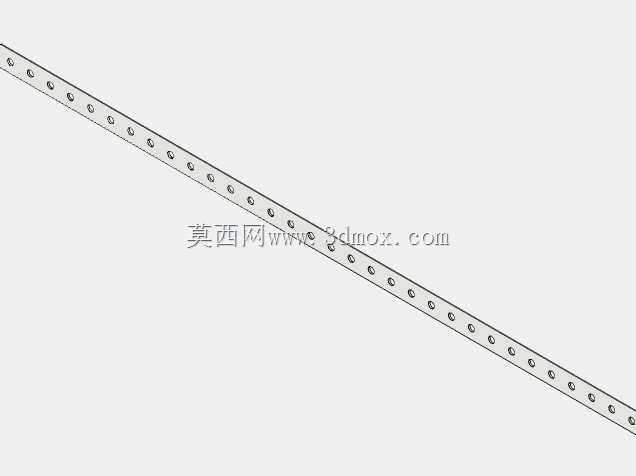

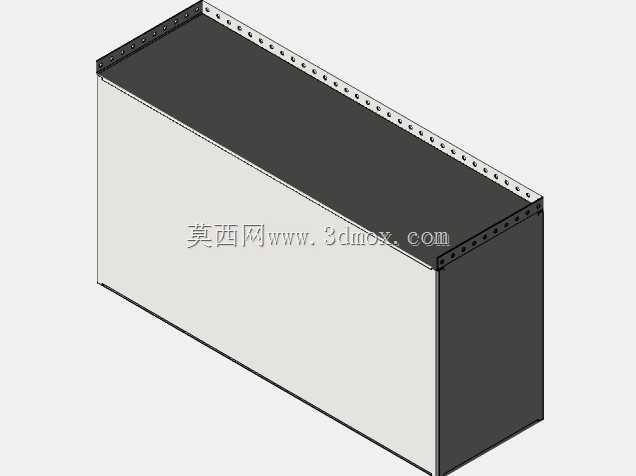

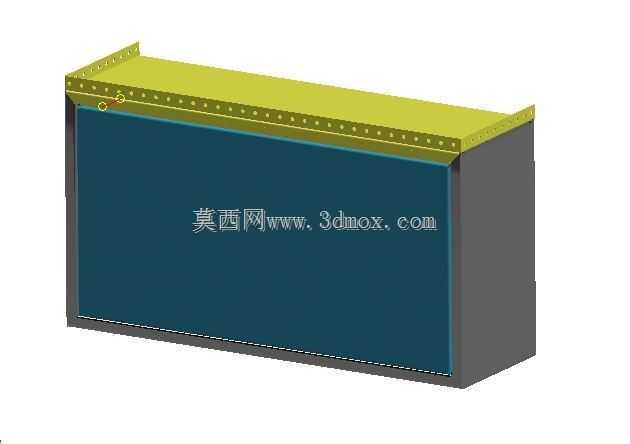

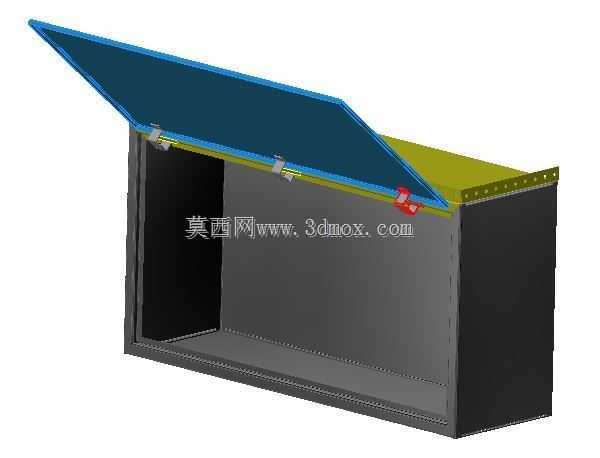

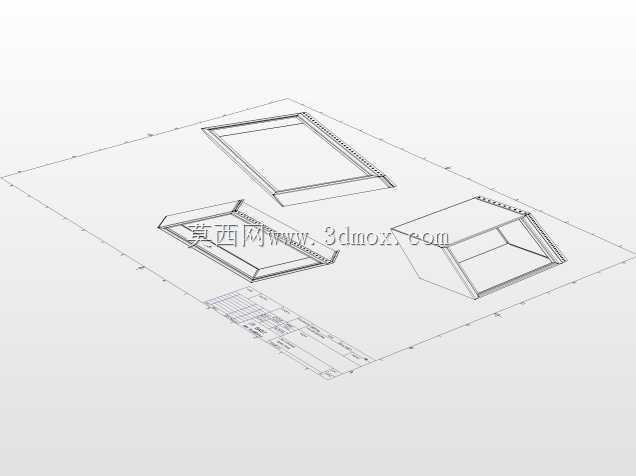

　　从功能特性上看，这款机柜采用上翻式开门结构，和常见的侧开门、下翻门机柜相比，上翻门开启后不会占用轿厢侧方或下方的操作空间，在轿顶这种狭窄作业区域内，检修人员不需要侧身避让门板，站在轿顶作业平台上就可以直接操作柜内的电气元件，门板通过两侧的铰接合页与柜体连接，开启后有支撑结构维持门板的开启角度，不会因为轿厢晃动或者意外触碰导致门板下落砸伤检修人员，门板边缘设置了一圈密封胶条，关门后可以阻挡轿厢运行时带入的灰尘、清洁时的水渍进入柜内，避免电气触点积灰短路或者受潮损坏。柜体采用一体化钣金折弯成型结构，侧板、底板、背板之间通过满焊连接，整体刚性足够，能够承受电梯启停、加减速过程中的持续振动，不会出现焊缝开裂、柜体变形的问题，柜内预留了多组标准化安装孔位，可以适配不同规格的导轨式电气元件、接线端子排的安装需求，不需要现场二次打孔，降低现场安装的工作量。

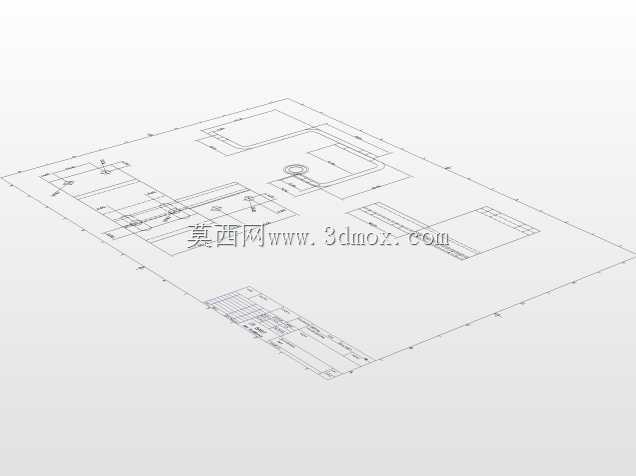

　　在设计思路上，这款机柜优先考虑了电梯场景的安装边界约束，整体外形采用窄长型布局，宽度方向匹配轿厢侧壁的可用安装宽度，高度方向控制在不遮挡轿厢通风窗、应急照明装置的范围内，深度方向则压缩到最小，避免突出柜体过多影响轿厢内的净通行空间，同时保证柜内有足够的走线空间，强弱电线路可以分开排布，减少信号干扰。柜体的安装脚采用外翻边设计，安装孔位做了长圆孔处理，安装时可以根据现场的安装基准偏差做小范围的位置调整，降低对现场安装精度的要求，门板和柜体的锁止结构采用快拆式锁扣，不需要额外的工具就可以开启柜门，应急检修时可以快速打开柜门操作内部的急停、复位元件。门板内侧预留了标识粘贴区域，可以用来张贴电气原理图、元件布置图、检修注意事项等标识，方便检修人员快速查阅相关信息。

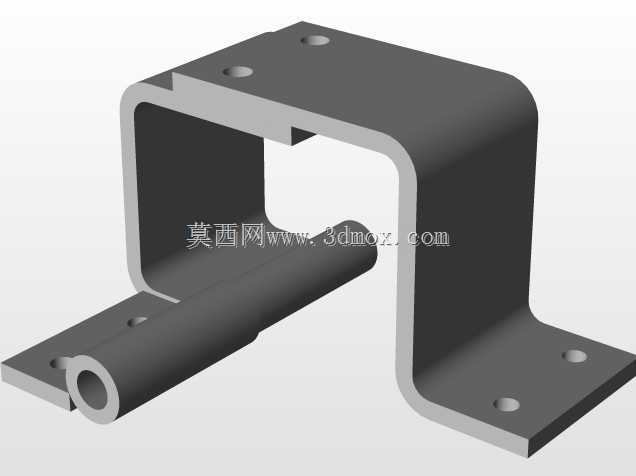

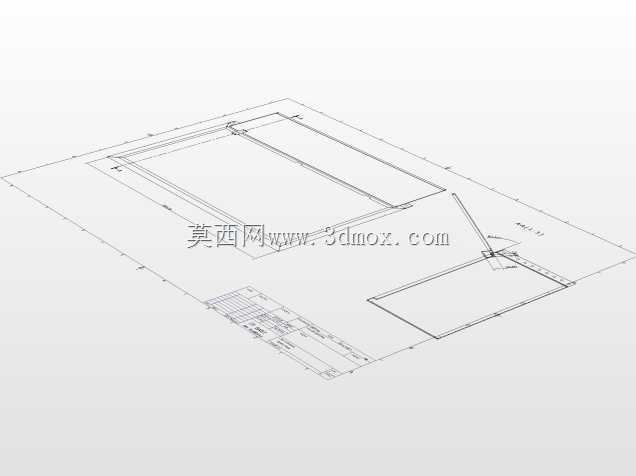

　　从安装边界的细节来看，柜体的所有边角都做了圆弧倒角处理，没有尖锐的毛刺棱角，避免安装和检修过程中划伤作业人员，柜体表面采用静电喷塑处理，耐磨耐腐蚀，能够适应电梯井道内的温湿度变化环境，不会因为长期使用出现表层脱落、锈蚀的问题。柜内底部设置了穿线格兰头的安装位，所有进出柜体的线缆都可以通过格兰头固定并做密封处理，既可以固定线缆避免拉扯导致接线松脱，也可以进一步提升柜体的防护等级。门板的铰接结构采用隐藏式设计，合页安装在柜体内部，不会突出柜体表面，既美观也避免突出的合页和周边的轿厢结构产生干涉，上翻门的开启角度控制在100度左右，既可以完全露出柜内的所有元件安装区域，也不会因为开启角度过大导致门板和轿顶的其他部件碰撞。在实际选型应用中，这类机柜可以根据不同载重、不同提升高度的电梯轿厢的电气元件配置数量，调整柜内的安装层板位置，适配不同尺寸元件的安装需求，不需要重新开模制作柜体，具备较好的通用性，能够覆盖多数常规乘客电梯、医用电梯、载货电梯的轿厢电气安装需求。
