柜式燃气处理装置结构设计

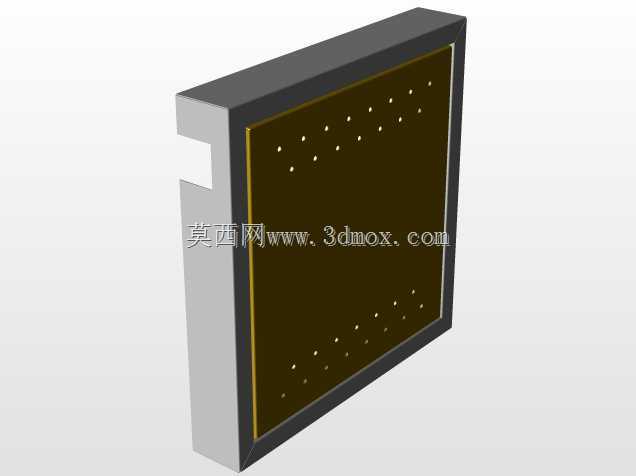

　　在民用燃气输配末端、小型工商业用气站点的调压计量环节，这类柜式燃气处理装置是户外布设的核心承载构件，日常承担着燃气通路接驳、压力调控、杂质过滤以及计量模块防护的多重作用，区别于露天架设的散件管路，柜体结构能有效隔绝户外雨雪、浮尘、外力磕碰对内部精密阀件、计量表具的损伤，同时规整的外形也能适配小区外墙、商业体侧边、厂区管廊旁的狭小安装空间，避免零散管路外露带来的安全隐患。从结构设计逻辑来看，这款柜体采用了一体化折弯的钣金框架，侧边预留的缺口结构并非工艺疏漏，而是专门为管路进出预留的穿管避让位，现场安装时无需额外切割柜体板材，直接将预设的燃气管路从缺口处穿入柜内接驳即可，能大幅缩减现场施工的动火作业量，降低燃气场景的施工风险。

　　柜体正面的黄色面板是核心的功能操作面，面板上规则排布的多组小孔分为两类，靠近上部的孔位对应内部调压阀、过滤器的排气泄压通道，下部的孔位则是计量表具的读数观察位与操作按钮预留孔，所有孔位的排布都严格匹配内部元器件的安装坐标，建模时先完成内部阀组、计量模块的虚拟装配，再反向推导面板开孔位置，避免后期装配出现孔位错位、操作空间不足的问题。考虑到户外使用的密封需求，柜体框架与面板的贴合面设计了内嵌式的密封胶条槽，安装时嵌入耐老化的橡胶密封条，能保证雨天时雨水不会从面板接缝处渗入柜内，同时面板与框架采用快拆式的卡扣加侧边锁具固定，日常运维时无需完全拆卸面板，解开锁具即可翻开面板完成内部滤芯更换、压力校准等操作，

　　相比螺栓全固定的结构能节省六成以上的运维拆装时间。从安装边界来看，这款柜体的背部设计了四个挂装固定孔位，孔位间距适配市面上通用的燃气设备安装挂架，同时柜体底部预留了落地安装的法兰边，既可以挂装在建筑外墙的承重面上，也可以直接落地固定在预制的混凝土基座上，两种安装方式的受力点都经过结构强度校核，挂装时能承受柜内满装元器件后的总重量，不会出现长期使用后柜体变形脱落的问题。建模过程中对柜体的折弯圆角、焊接让位都做了细节处理，框架折弯处的R角统一设置为2mm，既符合钣金加工的工艺要求，避免折弯时出现板材开裂，也能消除尖锐边角带来的安装划伤风险；侧边穿管缺口的边缘做了卷边处理，现场穿管时不会划伤管路外层的防腐保护层，延长管路的户外使用寿命。

　　内部的安装支架采用模块化设计，不同规格的调压阀、计量表可以通过调整支架的安装孔位适配，不需要重新加工柜体结构，能覆盖不同流量规格的小型供气站点使用需求，柜体的整体外形尺寸控制在常规入户门的通行宽度以内，搬运时可以直接通过民用建筑的单元门、电梯，不需要额外拆解，方便老旧小区改造时的设备进场运输。
