熏制加工用双钩挂杆结构设计

　　在水产熏制加工的生产线布局里，物料悬挂构件的合理性直接决定了单批次熏制容量、物料受热均匀度以及操作人员上下料的作业效率，这款双钩式熏制挂杆就是针对传统单钩挂具在烟熏工序里暴露的各类痛点做的定向结构优化。从实际产线的使用场景来看，传统单钩挂杆单次仅能挂载单份物料，挂点集中在杆体下部单点，不仅单杆挂载量低，物料在烟熏腔体内受气流吹动时容易出现大幅晃动，甚至出现相邻物料触碰粘连、局部熏制不到位的问题，同时单钩结构的挂点受力集中，长期在高温高湿带油烟的熏制环境下使用，挂接位置容易出现应力腐蚀断裂，增加产线运维的备件更换成本。

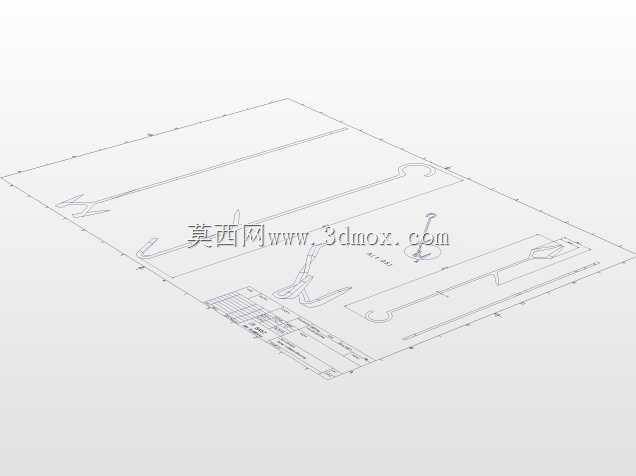

　　这款挂杆的整体结构采用长直杆身作为主体承载结构，杆体上端做了大弧度开放式弯钩设计，这个弯钩的曲率半径是按照熏制生产线常用的悬挂横杆直径做的匹配设计，挂接后弯钩与横杆的接触弧长足够，既能够保证挂杆在横杆上挂取顺畅，操作人员单手即可完成挂取、摘取动作，又能避免挂杆在横杆上出现轴向窜动或者受气流影响脱落，弯钩的开口角度经过反复验证，既不会因为开口过小导致挂接时对位困难，也不会因为开口过大在晃动过程中脱钩。杆身的截面采用扁平矩形设计，相比同截面积的圆杆结构，扁平杆身的抗弯曲形变能力更强，在挂载额定重量的物料时，杆身中部的最大扰度控制在允许范围内，不会因为杆身弯曲导致下部挂载的物料出现倾斜、滴油不均匀的问题，同时扁平的杆身表面更容易清洁，烟熏过程中附着的油污、积碳在日常产线清洗时能够快速被冲刷掉，减少污渍残留带来的食品卫生隐患。

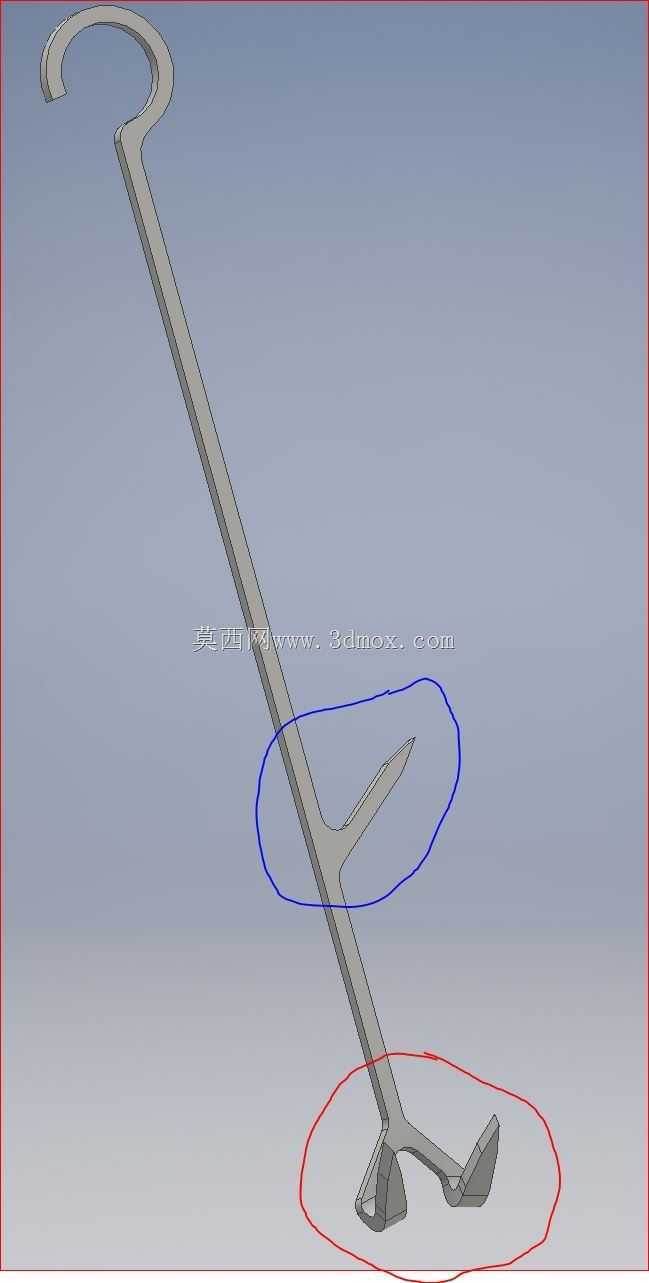

　　杆身下部设置了两个对称分布的承托钩结构，两个钩体向杆身两侧水平延伸后做向上的弯折承托面，这种双钩布局可以让单根挂杆同时挂载两份物料，两个挂点的受力沿杆身中心轴对称分布，挂载后杆身整体保持垂直状态，不会出现单侧偏载导致的杆身倾斜问题，两个承托钩之间的间距经过测算，既保证两份物料之间留有足够的烟气流通间隙，让烟熏过程中热烟气能够环绕物料表面循环，保证熏制色泽、风味的均匀性，又不会因为间距过大浪费熏制腔体的内部空间，能够最大化提升单腔体的物料挂载容量。承托钩的弯折位置做了圆弧过渡处理，没有尖锐的棱角结构，一方面能够避免操作人员上下料时被尖锐边角划伤，另一方面也能避免尖锐位置应力集中，在长期承重使用过程中出现钩体断裂的问题，承托钩的上表面做了微小的防滑纹路设计，挂载物料时能够避免物料受气流吹动在钩面上滑动移位。

　　在杆身中部位置还设置了一个斜向的定位挡片结构，这个结构主要是针对部分带挂孔的片状熏制物料设计的，使用时可以将物料的挂孔直接卡在这个挡片位置，不需要额外绑定挂绳，进一步提升上下料的作业效率，挡片与杆身的连接位置采用满焊固定，焊接位置做了打磨抛光处理，没有焊渣、凸起的焊瘤，避免藏污纳垢。整个挂杆的所有边缘位置都做了倒钝处理，不存在锐边、毛刺，符合食品加工设备的安全卫生设计要求。从安装边界来看，这款挂杆的总长度适配常见的商用烟熏柜、烟熏房的层间高度，上端弯钩挂接在腔体内的悬挂横杆上之后，下部双钩的最低位置与下层置物架或者腔体底部留有足够的安全距离，不会出现物料触碰底部积油盘或者下层构件的问题，杆身的整体宽度控制在合理范围内，相邻挂杆在横杆上排布时，能够按照标准间距布置，不会出现杆身相互干涉的情况。

　　从结构受力的角度来看，整个挂杆的受力传递路径非常清晰，下部双钩和中部挡片承载的物料重量沿杆身垂直向上传递到上端的弯钩位置，再通过弯钩传递到悬挂横杆上，整个杆身的受力以轴向拉应力为主，没有多余的弯距载荷，材料的力学性能能够得到充分利用，在同等承载能力下，相比传统结构挂杆可以适当减小杆身的材料厚度，降低构件自身重量，方便操作人员拿取操作。同时整个结构没有复杂的活动零部件，不存在铰接、转动等容易积灰、卡滞的结构，长期在高温、高湿、带油烟的熏制环境下使用，不会出现构件锈蚀卡滞的问题，日常维护只需要定期做表面清洁即可，不需要额外添加润滑油或者做构件调试，非常适合食品加工产线长时间连续作业的使用需求。针对不同的熏制物料尺寸，还可以通过调整杆身长度、下部双钩的间距以及承托钩的弯折角度，适配不同规格的水产、肉制品熏制加工需求，结构的拓展适配性较强。
