参数化可编辑中柱式螺旋楼梯结构

　　做建筑配套结构设计快十二年，经手的非标梯类结构少说也有七八十套，这次做的参数化中柱螺旋梯，最早是给商业空间夹层改造项目做的适配方案，当时现场给的预留洞口只有1.8米见方，层高从2.8米到4.2米不等，常规折梯根本塞不下，成品钢梯又没法适配不同项目的洞口偏差，才想着做全参数可驱动的结构模型。

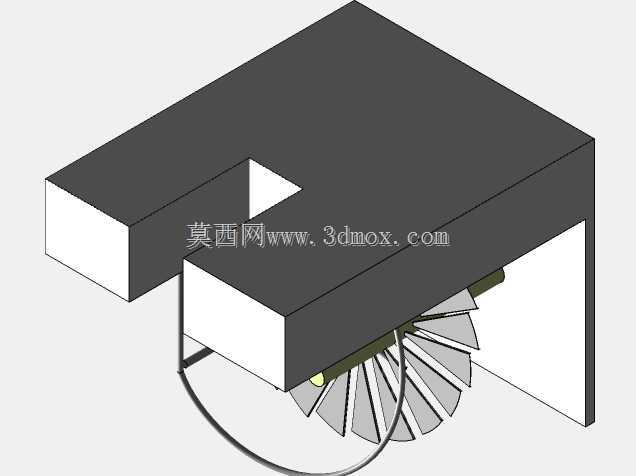

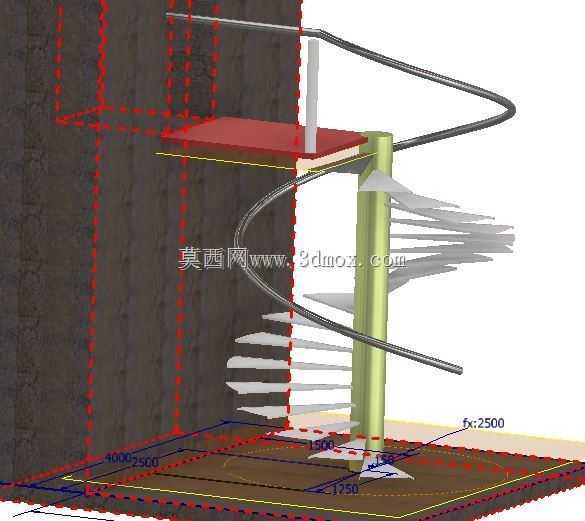

　　先从安装边界说，这套结构的中柱定位是核心，模型里预留的中柱底部安装面直径150毫米，直接落在结构楼板的预埋钢板上就行，不用额外做混凝土支墩，省了现场二次浇筑的工序。踏步的外边缘回转半径控制在1500毫米，刚好适配1.6米直径的预留洞口，安装的时候梯段边缘和洞口结构墙的间隙留25毫米，后期打防火密封胶或者装收口条都有操作空间，不会出现现场切割踏步的情况。顶部的休息平台悬挑长度做了1250毫米，刚好搭在夹层的钢梁上，连接节点用的是M16的化学锚栓，不用现场焊接，安装效率能提不少。

　　实际用的时候，这套结构适配的场景挺多，不管是loft公寓的室内夹层、商业门店的二层储物区，还是工业厂房的设备操作平台巡检通道，只要调整参数就能直接出图。踏步的宽度在中柱位置留了120毫米的落脚宽度，外边缘做到280毫米，符合民用建筑踏步宽度的最低要求，成年人上下楼不会有踩空的风险，踏步的高度参数可以在150毫米到220毫米之间调整，不同层高的项目只要输入层高数值，就能自动生成对应数量的踏步，不用一个个去阵列改尺寸。

　　设计思路上没有搞太复杂的曲面结构，毕竟现场安装的工人大多不是做精密构件出身，太复杂的曲面加工误差大，装的时候对不上孔就麻烦了。中柱用的是直径140毫米的无缝钢管，壁厚6毫米，算下来整梯3.5米层高的话，整体承重能满足每平方米3.5千牛的活荷载要求，哪怕是搬个小型设备上楼也没问题。扶手用的是直径50毫米的圆管，沿着踏步外边缘的螺旋线走，高度固定在1100毫米，立杆间距控制在110毫米以内，符合防护栏杆的安全要求，不会出现小孩头卡进去的隐患。

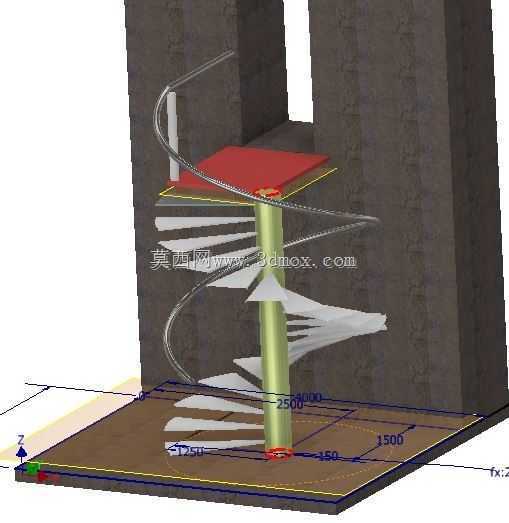

　　之前做固定尺寸的螺旋梯模型，每次换项目都要重新画螺旋线、重新阵列踏步、重新适配扶手，光改模型就要大半天，这套参数化结构把所有关联尺寸都做了方程式绑定，中柱直径、踏步回转半径、踏步数量、扶手高度、平台尺寸这些参数全开放，改一个数值整个结构自动更新，连工程图的尺寸标注都能跟着联动，出加工图的时间能压缩到原来的五分之一。而且模型里把所有安装孔位都做了预定位，踏步和中柱连接的法兰盘孔位、扶手立杆的安装孔、顶部平台的连接孔全是参数驱动的，改完尺寸直接导出DXF就能给车间下料，不用二次标注。

　　现场安装的时候也不用复杂的工装，中柱先立直找正，底部和预埋板点焊固定，然后从下往上依次套踏步法兰，拧上固定螺栓，等所有踏步装完调水平，再把底部焊死，接着装扶手立杆和扶手管，最后装顶部平台的连接构件，两个工人半天就能装完一套，比焊接式的螺旋梯快太多，后期要是想改踏步饰面，不管是铺实木踏板、贴石材还是铺防滑钢板，直接在踏步板上预留的安装孔上固定就行，不用破坏主体结构。

　　另外考虑到不同项目的防火要求，模型里的构件尺寸预留了防火涂层的厚度空间，不管是刷膨胀型防火涂料还是包防火板，都不会出现尺寸干涉的情况，踏步的前缘做了5毫米的圆角处理，避免尖锐棱角磕碰伤人，这些细节都是之前现场踩过坑之后一点点加进参数里的，不是凭空画的理想结构。
