带发射基座的气压水火箭装置设计

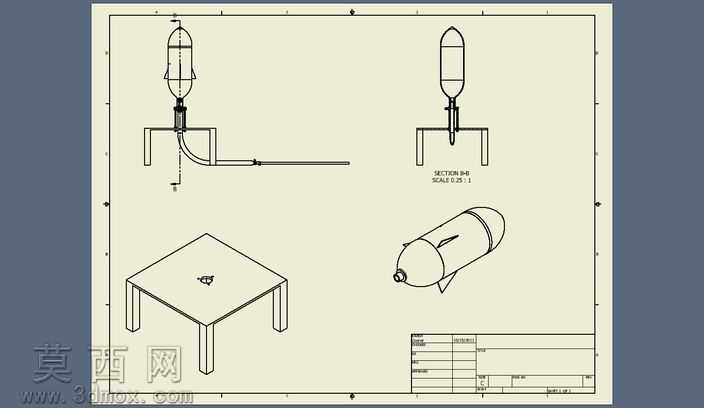

本作品为适配2升容积瓶体的水火箭及配套发射基座系统三维模型，整体采用Autodesk Inventor完成参数化建模，各部件尺寸经过严谨匹配，可直接用于结构验证与加工参考。模型整体分为箭体、发射支撑台架、充气连接管路三个核心模块，建模过程中对每一处连接结构都做了干涉检查，确保装配逻辑符合实际物理使用需求。箭体部分以常见2升碳酸饮料瓶为主体原型，顶部做了圆弧整流造型设计，箭体下部对称布置四片三角稳定尾翼，尾翼与瓶身的连接位置做了贴合曲面的过渡处理，保证气动稳定性；箭体底部瓶口位置设计了专用连接接头，可与发射台的定位柱精准插接，接头处预留了密封结构的安装位，还原实际使用中的气密需求。发射支撑台架采用方形台面搭配四条等长支撑腿的结构，台面中心设置垂直定位导向柱，导向柱内部设计气流通孔，可将外接气源的压力传导至箭体内部；台架边角做了圆角处理，避免尖锐结构带来的安全隐患，四条支撑腿垂直向下延伸，保证发射时的整体稳定性，台架侧面预留了管路穿出的开孔，方便充气管路排布。充气连接管路部分包含硬质导气管、软质连接软管、末端气门嘴接头，管路与台架、管路各段之间的连接都做了接头结构建模，还原真实管路的连接逻辑。渲染阶段为不同部件匹配了对应材质：箭体主体赋予半透明绿色塑料材质，模拟饮料瓶的PET质感，尾翼采用哑光浅灰色硬质塑料材质，发射台架赋予高饱和度蓝色哑光工程塑料材质，导气管采用亮面绿色PVC软管材质，末端充气管采用红色橡胶材质，金属接头部分赋予亮面金属材质，整体渲染效果清晰区分各部件结构，直观展示装置的整体组成。设计思路围绕高中科创项目的实践需求展开，整体结构兼顾易加工性与使用安全性，所有零部件均可采用常见五金件与日常易得材料加工制作，既可以作为科创比赛的设计方案参考，也可作为物理教学中气压反冲原理的演示教具模型，结构设计中充分考虑了注水、充气、发射的全流程操作逻辑，定位结构可保证箭体发射初始阶段的垂直姿态，管路布局避免充气操作时与发射路径产生干涉，整体结构简洁实用，完整还原了水火箭发射系统的核心功能结构。
