遥控模型车用二冲程内燃引擎结构设计

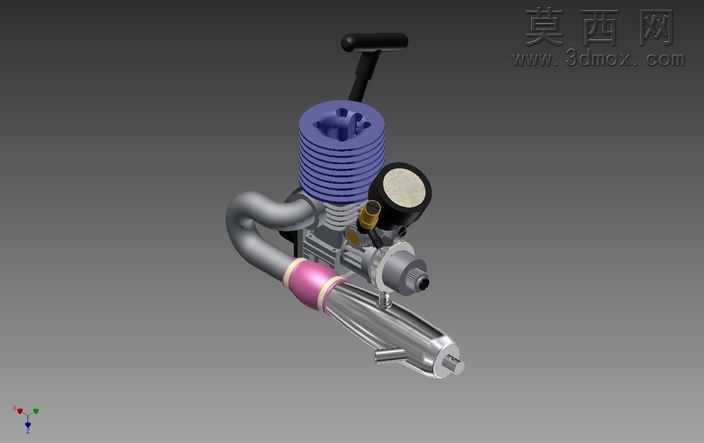

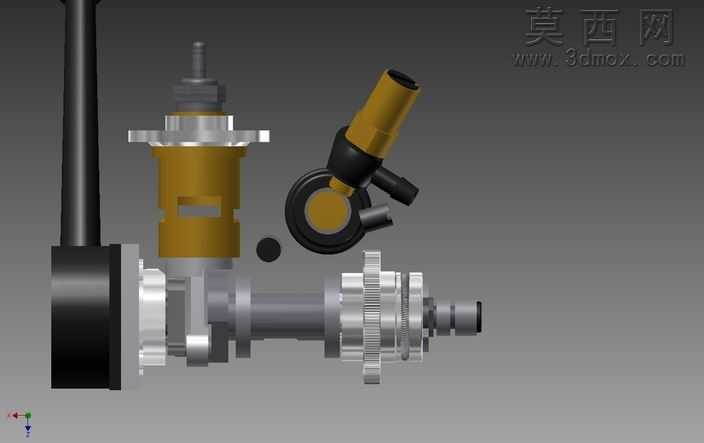

本作品为遥控模型车辆使用的小型二冲程内燃引擎三维建模成果，建模过程严格遵循小型航模、车模内燃机的真实结构比例，还原了二冲程引擎完整的工作系统构成。建模阶段首先梳理二冲程引擎的工作逻辑，将整体结构划分为缸体散热组件、曲柄连杆机构、燃油供给系统、手拉启动机构、排气消声组件、化油器模块六大核心部分，逐一进行零件级建模。缸体部分采用参数化建模方式还原散热鳍片的等距排列结构，每一片散热鳍片的厚度、间距都参考真实模型引擎的散热需求设计，保证结构还原度的同时兼顾轻量化设计逻辑；顶部手拉启动机构还原了拉绳卷轴、回弹弹簧、启动拨爪的配合结构，清晰展示手拉启动的动力传递路径。燃油供给部分的化油器组件还原了进气喉管、油针调节结构、空滤连接位的细节，空滤外层的发泡材质、金属固定卡扣都做了对应结构还原；曲轴箱部分做了剖视逻辑的结构预留，可清晰展示曲柄连杆的往复运动路径，活塞与缸壁的配合间隙、活塞环的卡槽结构都按照真实装配公差做了建模还原。排气部分的弯管、消声筒体采用曲面建模完成，排气弯管与缸体排气口的对接法兰做了螺栓孔位的细节设计，消声筒体的分段结构、尾部排气口的收敛造型都还原了真实模型引擎排气系统的谐振设计逻辑。材质渲染阶段针对不同零件做了材质区分：缸体散热鳍片采用阳极氧化蓝紫色金属材质，还原模型引擎常用的铝合金氧化着色效果；排气弯管采用抛光金属搭配高温段的粉紫色热变色涂装效果，模拟引擎工作后的高温色泽；手拉启动器的握把采用哑光黑色橡胶材质，空滤海绵采用多孔发泡半透明材质，化油器本体采用哑光铸铝材质，不同材质的粗糙度、金属度参数经过反复调试，最终渲染效果可清晰区分不同功能零件的材质属性。整体建模过程严格遵循二冲程引擎的装配逻辑，所有零件的配合位都做了干涉检查，既保证外观结构的高度还原，也可用于模型引擎的结构原理演示、改装方案验证等场景，完整呈现了小型二冲程RC引擎从外部附件到内部核心运动机构的全部结构细节。
