仿生扑翼多连杆联动翼面传动结构

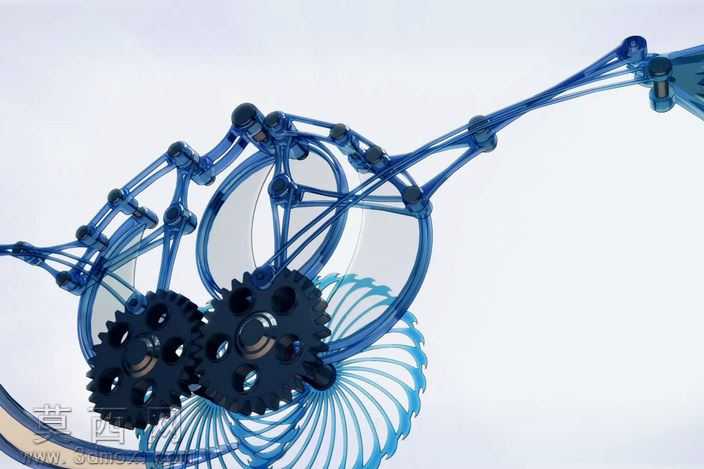

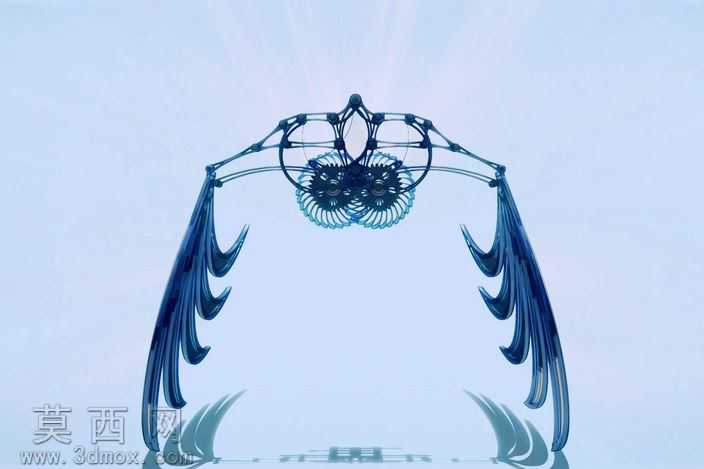

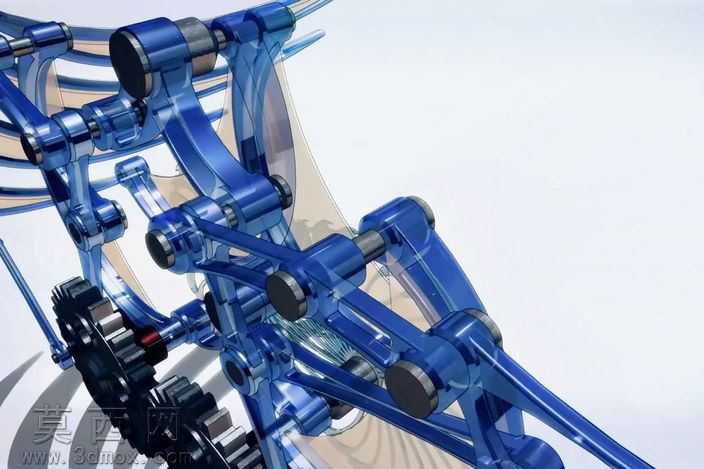

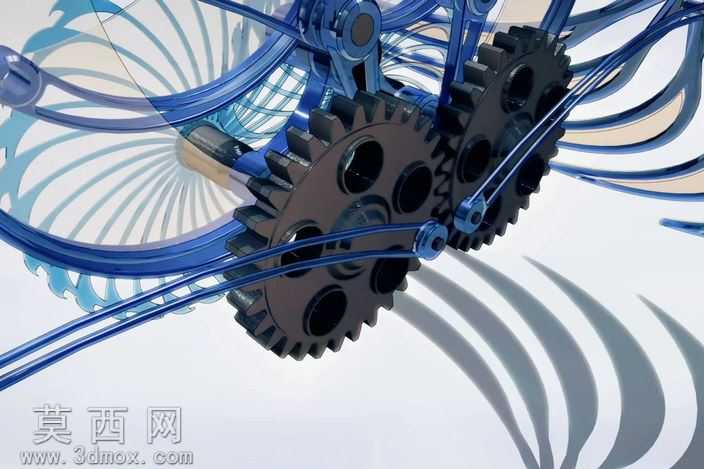

该作品采用三维参数化建模软件完成全结构设计，核心围绕仿生扑翼的运动逻辑搭建传动链路，整体以对称式布局构建双翼翼面与中心驱动单元的连接关系。建模阶段先完成中心齿轮组的参数化绘制，对啮合齿轮的模数、齿距、传动比做精准匹配，保证动力输入后两侧翼面的运动完全同步，避免出现运动偏差导致的结构卡滞。翼面部分采用多段铰接式连杆设计，每段连杆的铰接点位置经过反复运动仿真校验，模拟鸟类翅膀扑动时的多段弯折轨迹，让翼面在上下往复运动过程中可以呈现自然的收展形态，还原生物翼面的运动特征。材质渲染阶段，中心齿轮组赋予哑光金属材质，添加细微的磨砂质感与边缘倒角高光，体现机械加工零件的金属质感与加工精度；翼面连杆部分赋予半透明深蓝色工程塑料材质，调整材质的折射与反射参数，呈现出轻量化复合材料的通透质感与韧性特征，同时通过分层材质设置，表现出翼面边缘薄、根部厚的结构厚度变化。结构设计上，中心驱动单元采用同轴双齿轮输出结构，两侧分别连接多组串联连杆，将齿轮的圆周旋转运动转化为翼面的上下扑动与翼尖的弧形摆动复合运动，每处铰接位置都预留了合理的转动间隙，避免运动过程中出现连杆干涉。设计思路参考了鸟类飞行时的翅膀运动规律，对原有单段翼扑翼结构做优化，通过增加连杆铰接点的方式，让翼面扑动过程中可以实现多段弯折，减少运动过程中的空气阻力，同时对齿轮啮合位置做限位约束，保证整个传动结构运行平稳，不会出现超行程运动导致的结构损坏，整体结构兼顾了仿生形态的还原度与机械传动的可靠性，可作为仿生扑翼飞行器的原理验证结构参考。
