工业仓储用托盘配套木质包装箱结构设计

　　在生产制造端的成品出库、零部件跨厂区周转、干线物流运输以及仓储堆码环节，托盘与配套木箱的组合是最常见的单元化载具方案，这套结构的设计核心是平衡承载能力、自重、堆码稳定性以及叉取作业的适配性，避免出现载具变形、货物磕碰、作业卡滞等现场问题。从实际应用场景来看，这类托盘加木箱的组合，既可以用于机械加工车间内半成品工序间的周转，配合手动液压叉车、平衡重式叉车完成工位间的物料转运，也可以适配自动化立体库的货位尺寸要求，满足高层堆码的载荷需求，同时在长途干线运输中，木箱的围板结构可以对内部货物形成侧向防护，避免运输过程中货物散落、被外部硬物磕碰损伤。设计这套结构时，首先要明确叉取作业的边界尺寸，托盘的叉孔高度需要适配常规叉车的货叉厚度，

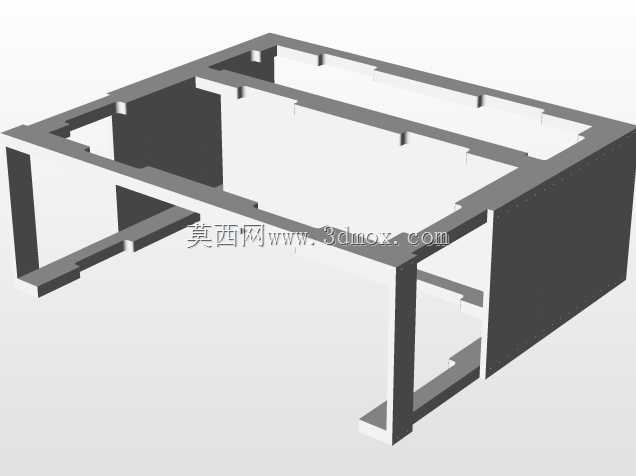

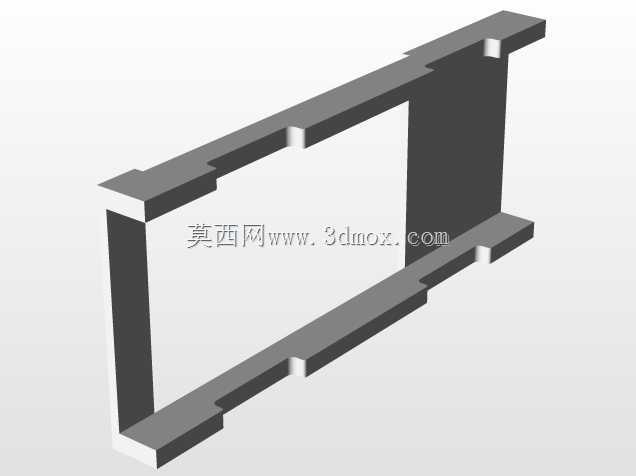

　　预留足够的插入余量，避免货叉顶到托盘底部横梁造成结构损坏，同时叉孔的内侧宽度要匹配不同吨位叉车的货叉间距，既不能过窄导致货叉无法顺利插入，也不能过宽使得叉取时托盘受力点过于靠近边缘，造成托盘面板局部变形。托盘的铺板结构采用纵横交错的布置方式，底部的支撑墩按照均匀受力的原则排布，保证堆码时上层载荷可以通过支撑墩垂直传递到下层载具或者地面，避免出现局部应力集中导致铺板断裂的问题。配套的木箱采用可拆卸的围板结构设计，围板与托盘之间通过定位凸台配合限位，不需要额外的紧固件即可完成组装，既可以降低空箱返回时的存储空间占用，也能提升现场装箱的作业效率，木箱的顶盖采用压合式结构，边缘设置包边强化，堆码时上层托盘的底部可以刚好卡在顶盖的限位槽内，

　　避免高层堆码时出现载具滑移、塌垛的风险。从外形尺寸的适配性来看，整套结构的外廓尺寸严格匹配标准集装箱的内部宽度以及常规货运车辆的货台尺寸，不会出现超宽、超高导致的运输超限问题，同时托盘的底部支撑间距也适配自动化输送线的辊筒间距，能够直接在生产车间的输送线上流转，不需要额外更换载具。在功能特性上，托盘的面板表面做了防滑纹理处理，木箱围板的内壁做了圆角过渡，避免尖锐边角刮伤内部货物的外包装或者加工面，支撑墩的底部设置了防滑垫，在地面存放时可以减少载具的意外滑动，同时整套结构的自重控制在合理范围内，不会过多占用运输载荷的配额。设计过程中还考虑了不同工况下的载荷分布，当货物均匀放置在托盘上时，铺板的挠度控制在允许范围内，

　　不会因为长期堆码出现永久性变形，木箱的围板可以承受侧向的挤压载荷，在运输过程中遇到急刹、颠簸时，围板不会出现开裂、脱开的问题。针对车间内周转的使用场景，托盘的叉孔做了四面贯通设计，不管是从哪个方向都可以完成叉取作业，不需要调整载具的朝向，能够有效提升狭窄通道内的作业效率，而木箱的围板可以根据货物的实际高度选择堆叠层数，适配不同高度的货物存放需求，不需要准备多种规格的载具，降低企业的载具采购与管理成本。在结构细节上，所有的木质构件边缘都做了倒棱处理，避免作业人员在搬运、组装过程中被毛刺划伤，支撑墩与铺板之间的连接采用嵌入式的咬合结构，相比单纯的平面粘接或者钉接，连接强度更高，在反复叉取、堆码的冲击下不会出现支撑墩脱落的问题。木箱的围板之间采用铰链连接，折叠后可以形成平整的板状，空箱存储时可以多层堆叠，占用的存储空间仅为组装状态的五分之一，能够大幅降低空箱仓储与返程运输的成本。整套结构没有多余的装饰性设计，所有的结构特征都服务于实际的承载、周转、防护需求，每一处尺寸的设定都对应着现场作业的实际痛点，比如叉孔的倒角处理，可以让货叉插入时更加顺畅，即使作业人员对位存在少量偏差，也能顺着倒角顺利滑入叉孔，减少对位调整的时间；顶盖的排水坡度设计，可以避免露天临时存放时表面积水渗入箱内，对内部货物造成潮损。
