道路挡车防撞隔离护栏结构设计

　　日常做厂区、停车场、市政道路的防护设施建模时，这类挡车防撞护栏是出现频率极高的构件，很多刚入行的建模人员容易把它做成单纯的外观件，忽略实际安装和使用中的受力边界，导致落地后要么安装对位困难，要么受车辆剐蹭、低速撞击后直接变形脱落。先从实际应用场景说起，这类构件主要用在停车场车位端部限制车辆倒车越位、厂区人行通道与车行通道的边界隔离、道路施工临时区域的防撞阻隔，也会搭配在装卸货平台边缘提示车辆停靠位置，不同场景下的受力要求有细微差别，但核心功能都是通过刚性阻挡实现车辆限位、区域隔离，避免车辆闯入禁行区域造成设施损坏或者人员磕碰。

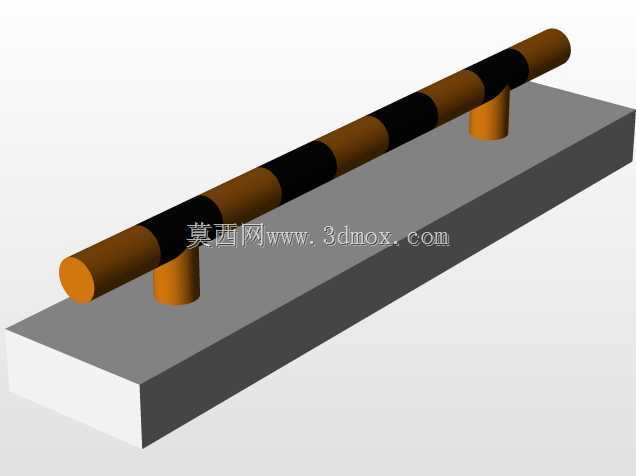

　　从设计思路上拆解这个构件，首先要考虑的是安装基座的稳定性，图中的基座采用长方体混凝土或者钢制预埋底座结构，底座的宽度要大于挡杆的支撑跨度，保证车辆撞击时底座不会发生侧翻，底座的厚度需要根据预埋深度或者膨胀螺栓固定的深度来确定，常规地面安装的场景下，底座厚度不低于150mm才能保证固定螺栓有足够的咬合长度，避免固定点受剪切力失效。挡杆部分采用圆管结构，相比方管来说，圆管在受到斜向撞击时应力分布更均匀，不容易出现棱角处的应力集中开裂，表面的黑黄相间警示涂装是交通设施的标准警示配色，间隔距离按照等距分布，保证在光线不足的场景下也能有足够的视觉辨识度，涂装采用反光漆材质，夜间受车灯照射时能形成明显的反光提示，降低误撞概率。

　　支撑立柱的设计是整个结构的受力核心，两个立柱垂直焊接在底座上，与横向挡杆采用满焊连接，焊接位置需要做圆角过渡处理，避免焊接应力集中导致长期使用后焊缝开裂，立柱的高度需要根据实际使用场景调整，停车场车位挡杆的立柱高度一般在100-150mm之间，保证挡杆刚好接触车辆轮胎的胎侧位置，不会剐蹭车辆保险杠，而道路隔离用的护栏立柱高度会提升到600-800mm，起到更强的阻隔作用。安装边界方面，这类护栏在排布时，单段挡杆的长度一般控制在1000-2000mm之间，过长的话挡杆中部受撞击时容易出现弯曲变形，两段护栏拼接时需要预留10-20mm的伸缩间隙，避免温度变化导致热胀冷缩顶起底座；地面固定时，每个底座需要配置4颗膨胀螺栓，螺栓直径不小于12mm，钻孔深度要穿透地面硬化层到达素土层，保证固定强度。

　　建模过程中需要注意的细节很多，比如挡杆与立柱的连接位置不能直接做直角拼接，要添加焊接坡口的细节特征，底座的底面要做粗糙面处理，模拟实际安装时与地面的贴合面，避免建模时做成完全光滑的平面导致后期出工程图时漏标表面处理要求；警示条的宽度要保持一致，黑黄段的长度比例控制在1:1，符合交通设施的设计规范，不能随意调整配色比例导致警示效果下降。另外还要考虑后期维护的便利性，挡杆如果采用钢管材质，壁厚不能低于3mm，保证足够的抗撞击强度，同时可以在挡杆两端加装橡胶堵头，避免雨水进入管内造成内部锈蚀，延长构件的使用寿命。很多新手建模时容易忽略安装孔的位置，底座上的固定孔要做成沉孔结构，让膨胀螺栓安装后螺栓头不突出底座表面，避免绊倒过往行人，也不会影响底座与地面的完全贴合。

　　从实际使用的反馈来看，这类护栏的失效大多出现在连接位置，所以建模时要对焊缝位置做加强处理的结构示意，比如在立柱与挡杆、立柱与底座的连接位置添加三角形加强筋，提升节点的抗冲击能力，加强筋的厚度不小于5mm，焊接时采用三面围焊的方式，保证连接强度。不同使用场景下的尺寸调整逻辑也要在建模时预留参数化调整的空间，比如停车场用的短款挡车器可以缩短挡杆长度、降低立柱高度，道路隔离用的长款护栏可以增加立柱数量、提升整体高度，不需要重新绘制整体结构，只需要调整对应参数就能快速生成适配不同场景的模型，提升设计复用效率。
