八点位环形线缆支撑固定支架结构

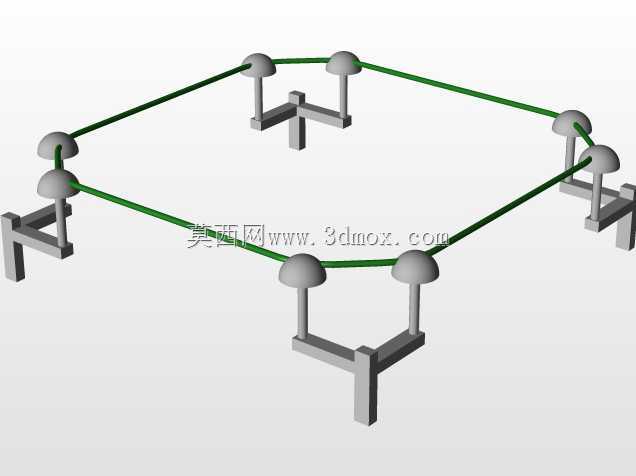

　　这套环形排布的支撑固定结构，主要面向电气柜内部、设备走线层的多线缆规整布设场景，在工业电气安装领域，这类结构承担着分隔线缆、预留走线曲率半径、避免线缆过度弯折损伤绝缘层的核心作用，尤其适配多组动力线、控制线需要沿环形路径排布的安装需求，比如旋转工作台的走线过渡区、圆形设备舱的周向布线位，都能通过这类支架实现线缆的有序固定，避免线缆在设备运行过程中出现移位、剐蹭、弯折疲劳的问题。从结构设计逻辑来看，整个支架采用八组独立支撑单元沿正八边形轨迹排布，每组支撑单元由底部十字形安装底座、垂直支撑杆、顶部蘑菇头形限位端三个部分组成，相邻支撑单元的顶部限位端之间预留了连续的走线槽位，线缆可以顺着八组支撑单元围合出的环形路径铺设，

　　顶部的蘑菇头结构能够从上方对线缆形成限位，防止线缆从支撑位脱出，同时蘑菇头的圆弧过渡面不会对线皮产生切割应力，长期使用也不会磨损线缆绝缘层。底部的十字形安装底座，是考虑到安装面的固定需求设计的，十字结构的四个延伸边都预留了安装孔位，可以通过螺栓直接固定在设备的安装基板上，十字形的截面相比整块底板，既减少了材料用量，也能在安装时自适应不太平整的安装面，避免底座翘曲导致支撑垂直度不足的问题。垂直支撑杆的直径经过匹配计算，既要满足支撑强度要求，避免线缆铺设后支撑杆出现弯曲变形，也要控制整体重量，不会给安装基板带来额外的负重负担，支撑杆与底部底座、顶部限位端均采用一体式连接结构，没有额外的拼接缝隙，整体结构刚性更好，

　　在设备产生振动的工况下也不会出现连接件松动的问题。从安装边界来看，整个支架围合出的环形区域内径，是根据常规多芯线缆的最小弯曲半径要求设计的，能够保证铺设在线槽内的线缆弯曲半径符合电气安装规范，不会因为弯折半径过小导致线芯断裂、绝缘层开裂的问题；每组支撑单元的高度统一，保证线缆铺设后处于同一水平面，不会出现高低差导致的线缆拉扯；相邻两个支撑单元的间距经过优化，既不会因为间距过大导致线缆下垂，也不会因为间距过小增加不必要的安装工序，在保证支撑效果的前提下尽可能减少零件数量，降低安装工作量。在实际使用过程中，这类支架可以根据布线需求调整支撑单元的排布角度，如果需要更小的环形走线半径，也可以通过减少支撑单元数量的方式适配不同的安装空间，

　　不过当前的八点位排布是兼顾走线顺滑度和结构稳定性的最优方案，八段直线段组成的近似环形路径，线缆在每一段的弯折角度都很小，能够最大程度降低线缆的弯折应力，延长线缆的使用寿命。另外，顶部蘑菇头的尺寸设计也经过考量，其直径大于支撑杆直径，突出的边缘刚好能够卡住常规直径的控制线缆和动力线缆，不需要额外的扎带固定就能实现线缆的限位，当然如果是在振动幅度较大的设备上使用，也可以配合扎带将线缆绑扎在支撑杆上，进一步提升固定可靠性。整个结构没有多余的复杂曲面，所有的连接位置都做了圆弧过渡处理，既方便加工制造，也能避免安装过程中尖锐边角划伤施工人员或者线缆外皮，在批量生产时可以采用注塑或者铸铝工艺一次成型，生产效率高，成本可控，同时也能满足不同工况下的耐腐蚀、强度要求，比如在潮湿的电气柜环境中使用，可以选用阻燃ABS材质生产，在有高温要求的设备舱内使用，可以选用铸铝或者不锈钢材质加工，适配不同的应用场景需求。
