方管横梁三角加强焊接连接结构

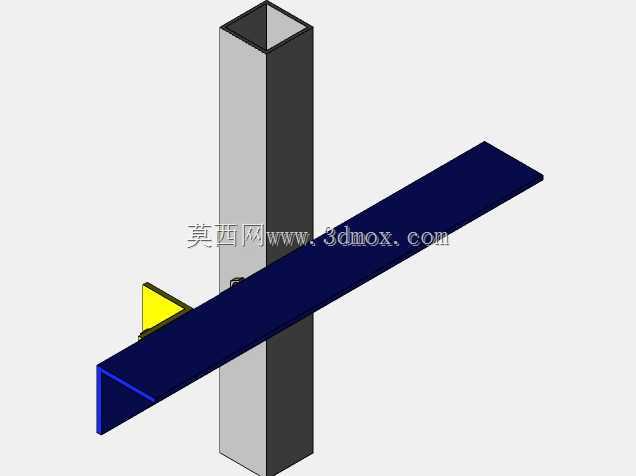

　　在车间输送线侧边防护、轻型物料挂装支架、小型设备外围护栏的搭建场景里，这类方管与横梁的直角连接结构是应用频次极高的结构形式，很多现场安装的技工都遇到过直角连接处受力后开焊、横梁端部下挠变形的问题，这个结构的设计逻辑就是针对这类现场痛点做的优化。从结构组成来看，竖向承载构件采用正方形截面空心管材，这类管材的截面惯性矩在两个垂直方向上数值一致，不管是承受正面的横向冲击还是侧面的水平推力，都能保持稳定的抗变形能力，不会出现矩形管单方向刚度不足的问题，竖向方管的下端一般是通过膨胀螺栓固定在混凝土地面，或是与底部的设备底座框架焊接固定，作为整个连接结构的承载基座。横向布置的构件采用槽型截面的长条型材，相比同重量的实心方钢，

　　槽型截面的材料更多分布在远离中性轴的位置，抗弯效率更高，适合作为承受竖向均布荷载的横梁使用，比如在护栏结构里，槽型横梁的凹槽可以直接嵌入亚克力挡板或者金属防护网，不需要额外做压条固定，能减少现场安装的零件数量。在横梁与竖向方管的直角交接位置，设计了直角三角形的加强筋板，筋板的两个直角边分别与横梁下表面、方管侧壁完全贴合焊接，这个设计直接把原本横梁端部的悬臂受力状态，转化为带三角支撑的简支受力状态，能大幅降低横梁与方管连接焊缝处的应力集中系数，很多现场失效的同类结构，都是因为没有加这个三角筋，横梁受载后焊缝处长期承受交变弯矩，最终出现焊缝开裂的问题。从安装边界来看，竖向方管的截面边长与槽型横梁的截面宽度做了匹配设计，

　　横梁端部与方管侧壁贴合时，横梁的上下边缘刚好与方管的棱边对齐，不会出现突出的棱角，避免现场人员磕碰受伤，同时焊接时不需要额外裁切横梁端部做坡口，直接平接就能保证足够的焊缝长度。三角筋板的厚度比横梁和方管的壁厚略厚1到2毫米，焊接时不会因为电流过大把筋板烧穿，同时筋板的斜边做了45度倒角处理，避免尖锐的直角边划伤安装人员，也能减少焊接时的应力集中点。在实际选型应用时，如果是用于人员防护的护栏结构，这个连接结构能承受每米1千牛的水平推力，满足车间安全防护的刚度要求，横梁的下挠量不会超过跨度的千分之一，不会出现肉眼可见的变形；如果是用于轻型物料的挂装支架，在三角筋的加强作用下，横梁端部的挂装荷载可以提升40%以上，

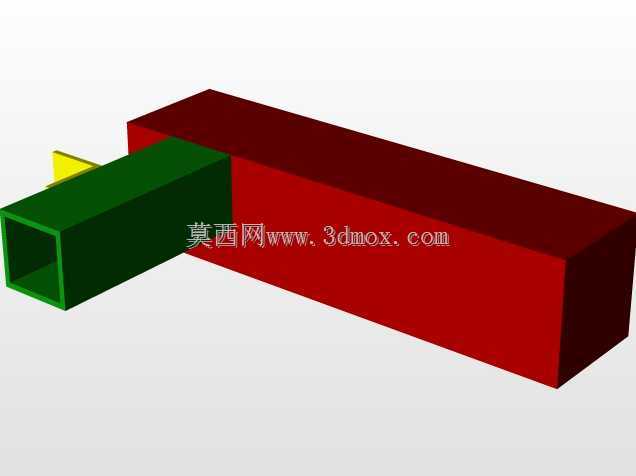

　　不需要额外加大方管和横梁的截面规格，能有效控制材料成本。建模过程中，各个构件的配合面都做了共面处理，焊接位置预留了1毫米的焊脚尺寸间隙，方便后续出工程图时直接标注焊缝要求，不需要二次调整模型尺寸，竖向方管的上端做了封板设计，避免车间里的灰尘、切削液进入管内部造成锈蚀，延长结构的整体使用寿命。槽型横梁的端部没有做封闭处理，是考虑到长距离搭建时，横梁可以通过内衬的连接件实现多段拼接，不需要在现场裁切管材，适配不同跨度的安装需求，三角筋板的位置设置在横梁靠近方管的三分之一跨度处，这个位置刚好是横梁弯矩最大的点位，加强效果最优，不会出现筋板位置不合理导致的加强作用不足问题。
