方形法兰安装带散热筋伺服电机壳体结构

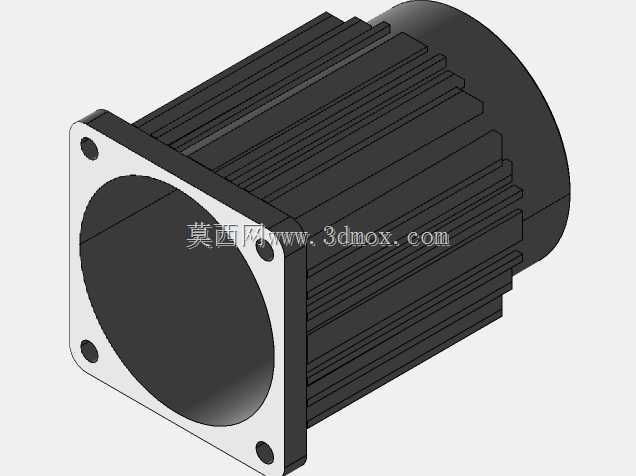

　　在自动化产线传动配套、小型数控设备进给驱动、工业机器人关节动力单元这类对安装空间、散热效率有明确要求的应用场景里，电机壳体的结构设计直接决定了动力单元的适配性与长期运行稳定性。这款带方形安装法兰的电机壳体，在设计阶段就优先考虑了紧凑安装场景下的定位精度需求，前端采用四孔方形法兰结构，安装孔位围绕前端轴承室圆周均匀分布，法兰端面与壳体主腔体的同轴度公差控制在0.02mm以内，能保证电机输出轴与被驱动部件的对接精度，避免安装偏心带来的轴承额外负载、轴封磨损过快等工程常见问题。

　　壳体主体的外圆周方向设计了轴向平行的散热筋结构，筋条高度、间距经过热传导仿真校核，在不额外增加壳体整体外径尺寸的前提下，将壳体与空气的接触散热面积提升了60%以上，能满足电机在额定负载连续运行工况下的热量散逸需求，避免绕组因积热出现绝缘老化加速的问题。散热筋的走向与电机轴向完全平行，在壳体压铸成型后可以直接通过一次走刀完成外圆的精加工，减少后续机加工的装夹次数，有效控制加工工序的成本累积。

　　从安装边界来看，方形法兰的边长尺寸适配主流的80系列伺服电机安装标准，法兰端的止口尺寸采用过渡配合公差设计，安装时可以直接嵌入设备安装板的定位止口内，不需要额外调整同轴度，大幅降低现场装配的调试难度。壳体后端的腔体预留了编码器安装位与出线孔位置，内部腔体的直径尺寸匹配标准定子冲片的外径公差，定子压装时的过盈量控制在合理区间，既保证定子与壳体的贴合导热效率，又避免压装过程中出现定子冲片变形、绕组绝缘受损的问题。

　　在实际选型适配过程中，这类结构的电机壳体可以覆盖0.4kW到1kW区间的伺服电机、步进电机装配需求，既可以用于小型皮带输送机的驱动单元配套，也能适配3D打印机、小型雕刻机的运动轴驱动，还能在自动化包装设备的工位进给动力单元中使用。设计时特意将壳体的壁厚控制在均匀3mm的水平，既保证压铸成型时的铝液流动性，避免出现缩孔、浇不足的铸造缺陷，又能控制壳体整体重量，降低设备运动单元的惯量负载。前端法兰的厚度经过刚度校核，在电机输出额定扭矩时，法兰端面的形变量小于0.01mm，不会因为长期负载出现安装面变形导致的电机移位问题。

　　壳体表面没有多余的凸起结构，整体轮廓规整，在设备内部安装时不会与周边的布线、管路产生干涉，轴向的总长度尺寸经过压缩优化，在满足内部定子、轴承、转子装配空间的前提下，尽可能缩短电机整体的轴向尺寸，适配安装空间局促的紧凑型设备设计需求。出线孔的位置设置在壳体后端的侧上方，避免线缆从正后方引出时与设备后部的结构件产生弯折磨损，同时预留了防水接头的安装螺纹，可以直接配套标准规格的电缆防水接头，满足一般工业环境下的防护需求。

　　从加工工艺角度看，这款壳体采用压铸铝合金材质，散热筋的拔模角度控制在1.5度，既方便压铸脱模，又不会因为拔模斜度过大导致筋条顶部过薄、出现铸造毛刺难以清理的问题。前端法兰的安装孔采用先铸出底孔再精加工铰孔的工艺，保证孔位的位置度公差，安装时螺栓可以顺利穿入，不会出现孔位错位需要现场扩孔的情况。轴承室的位置设计了台阶定位结构，前端轴承压装后可以直接靠台阶定位，不需要额外加装挡圈来控制轴承的轴向位置，简化了电机装配的工序步骤，也提升了轴承定位的可靠性。
