小型越野竞技巴哈钢管车架整车结构

　　这套整车结构针对非铺装路面竞技场景开发，核心适配小型越野赛事、户外复杂地形穿越的使用需求，区别于常规民用全地形车的休闲定位，整车从结构强度、重量控制、通过性三个核心维度做了针对性平衡。从实际落地使用的角度看，这类小型巴哈车辆主要用于大学生工程实践赛事、民间越野竞技活动，也可作为小型非道路作业的移动载具平台，在林间、滩涂、砂石坑洼等无硬化路面的场景下，能够承载单人完成快速通行、轻载物资转运的功能。

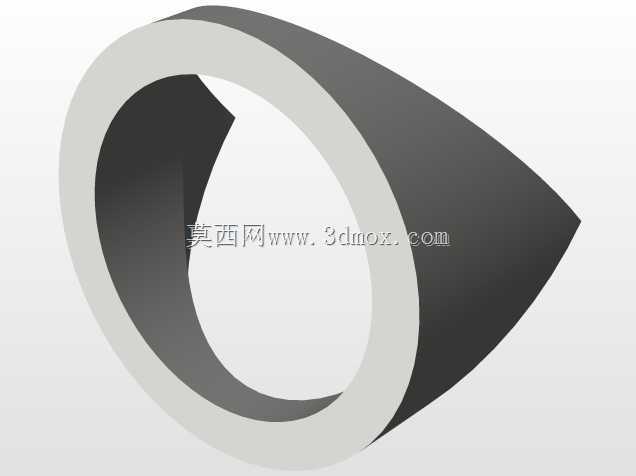

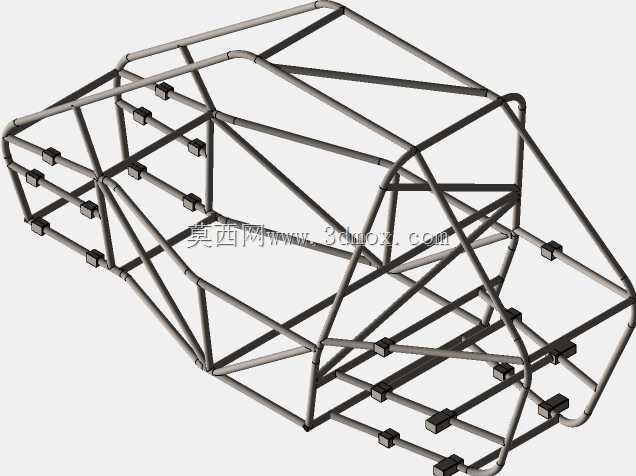

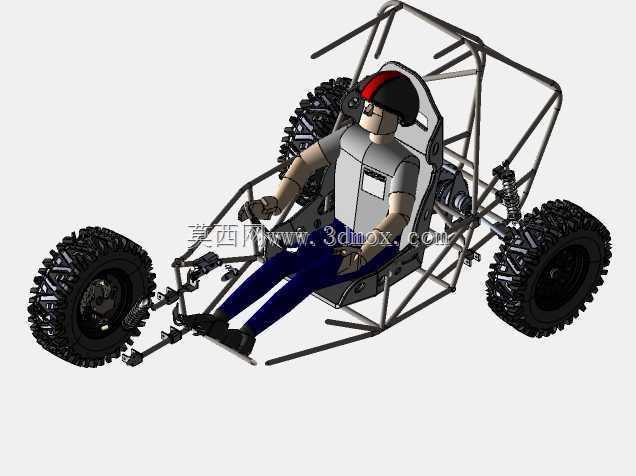

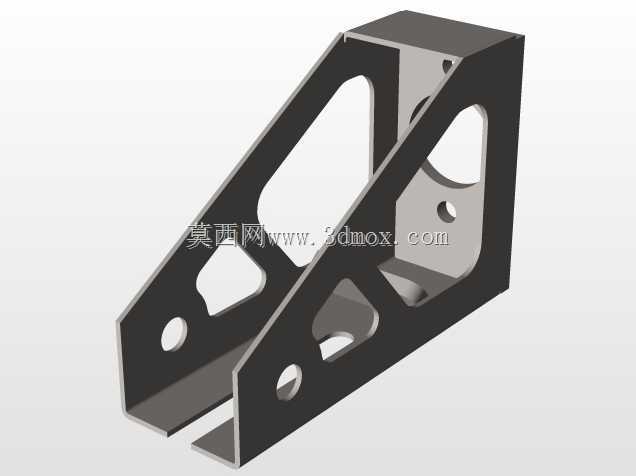

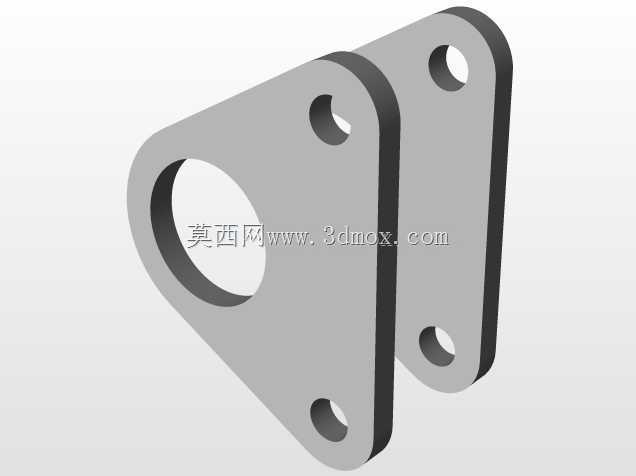

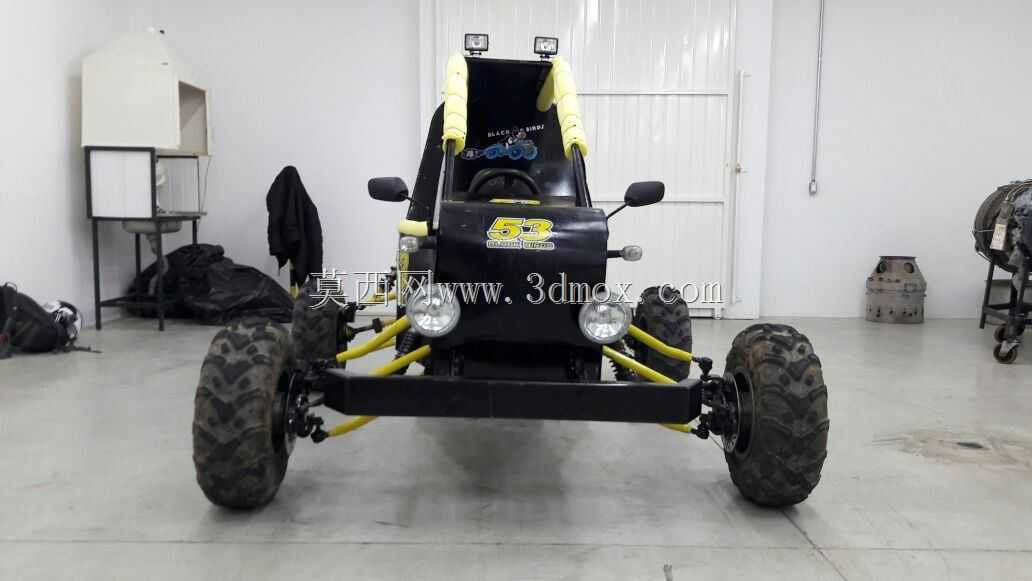

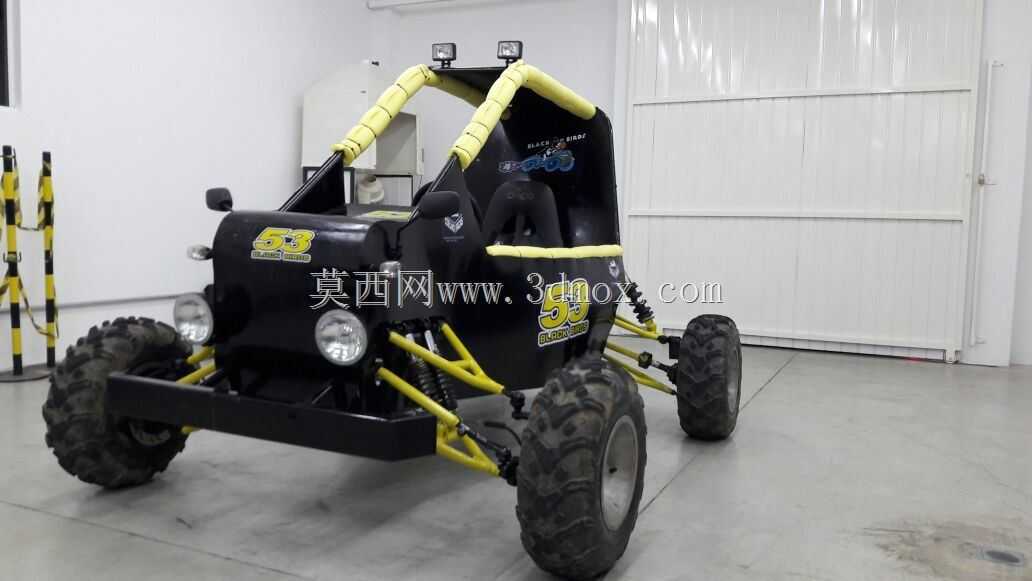

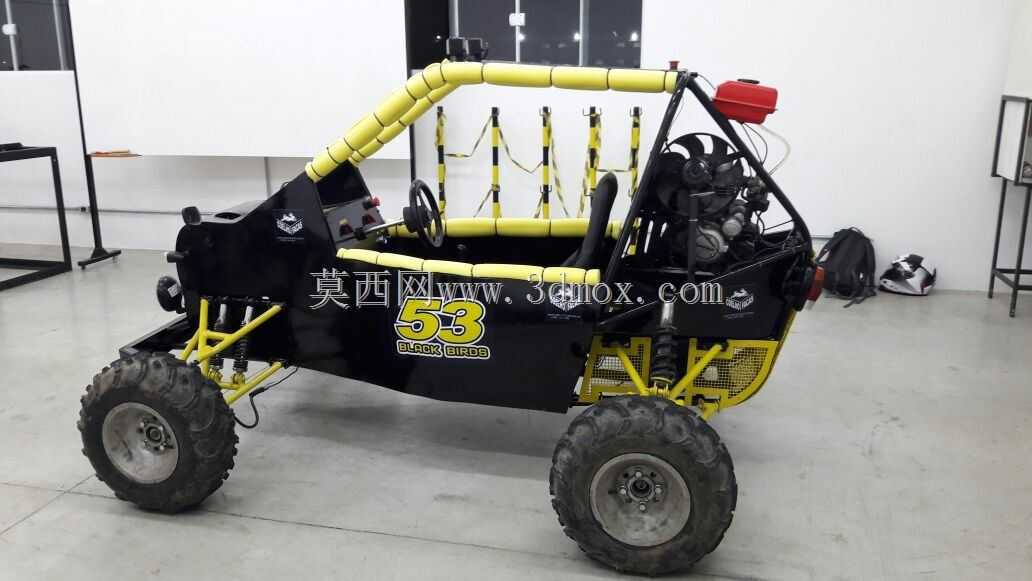

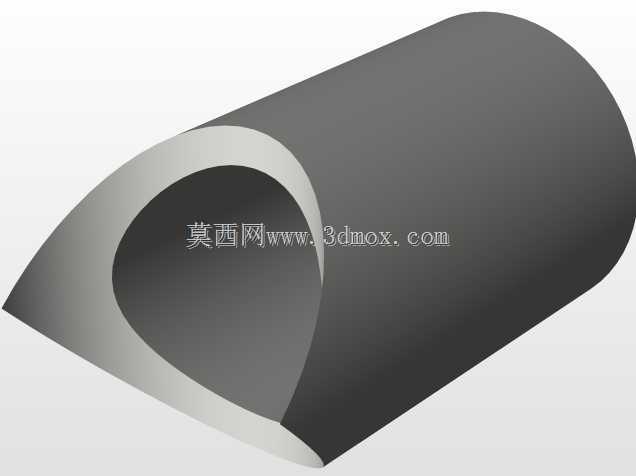

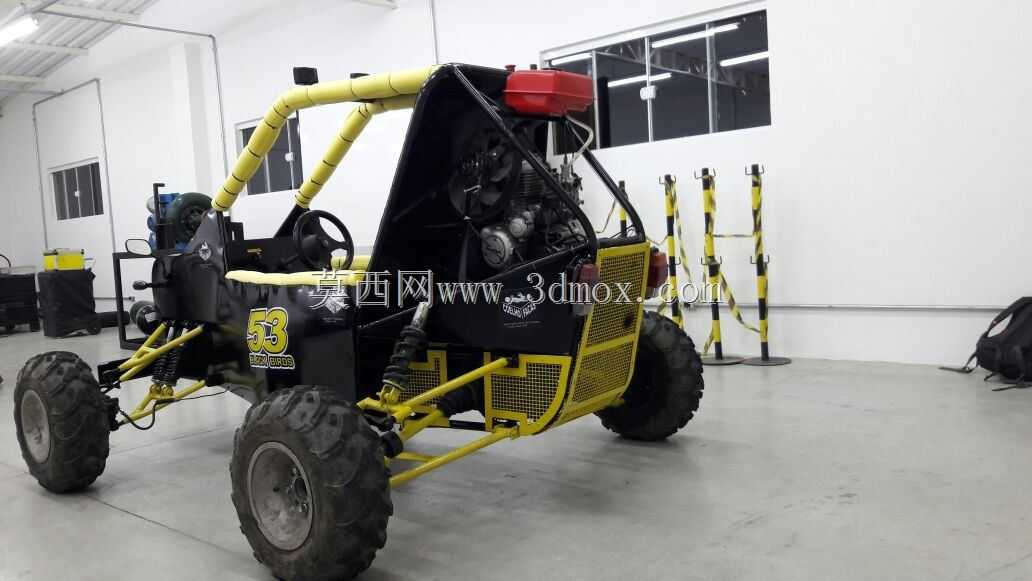

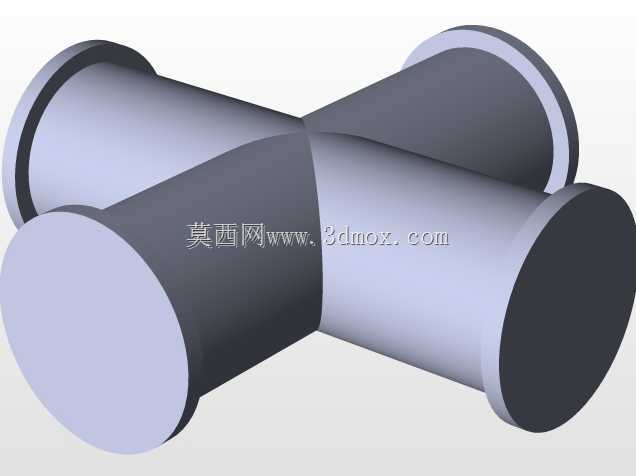

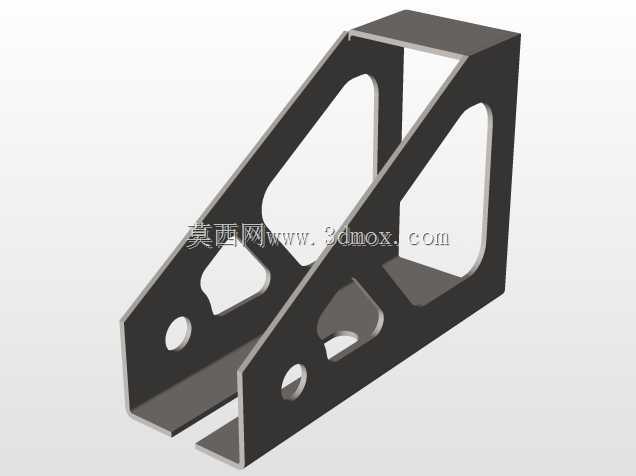

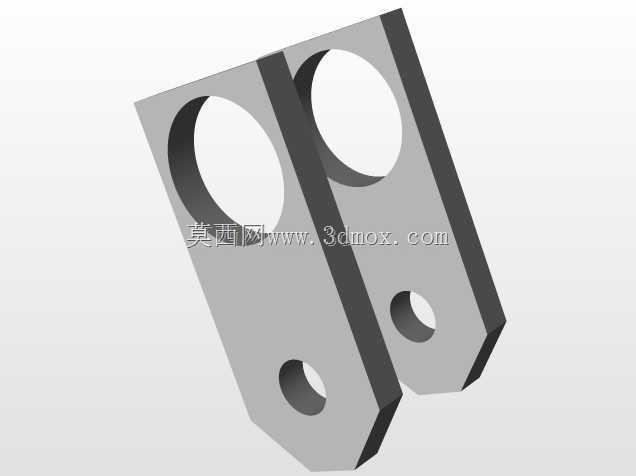

　　整车采用外露钢管桁架式车架结构，没有设计全覆盖式的金属蒙皮外壳，核心受力构件全部采用冷拔无缝钢管弯制焊接成型，主防滚环采用大管径管材布置在驾驶位后方，侧边防撞梁沿乘员舱两侧纵向延伸，前部车架结构预留了动力总成、转向机构的安装点位，后部车架直接集成了动力单元的安装支架与后悬架的铰接支座，所有管材连接节点都做了相贯线切口处理，焊接位置避开了应力集中的弯折区域，能够在车辆发生侧翻、正面碰撞时快速分散冲击载荷，保障乘员舱的生存空间。

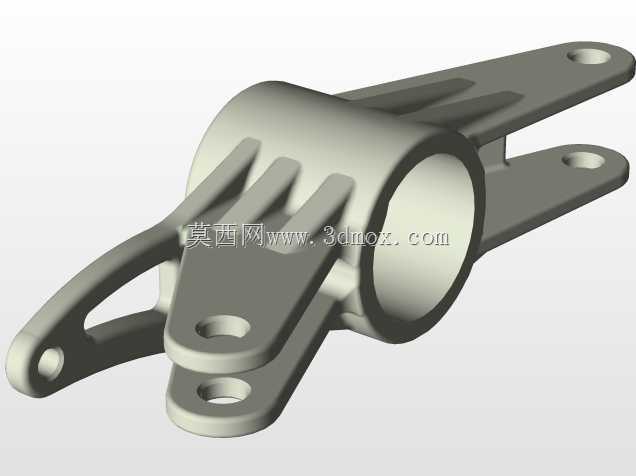

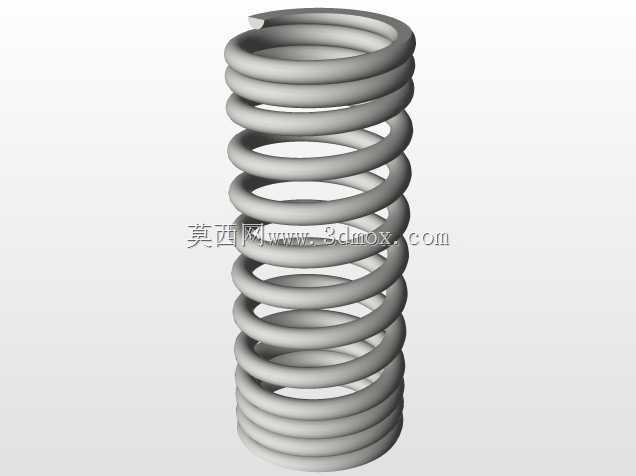

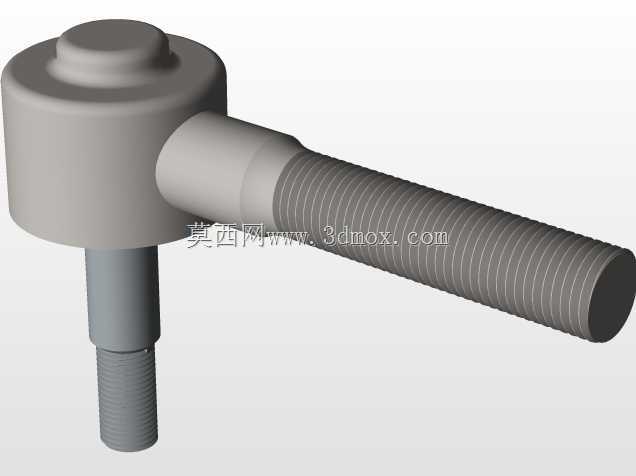

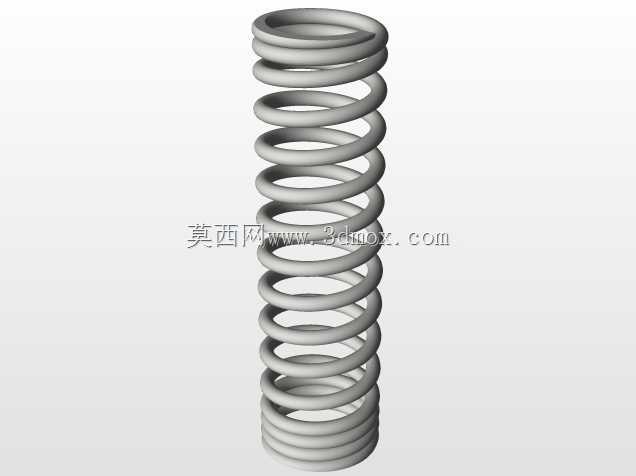

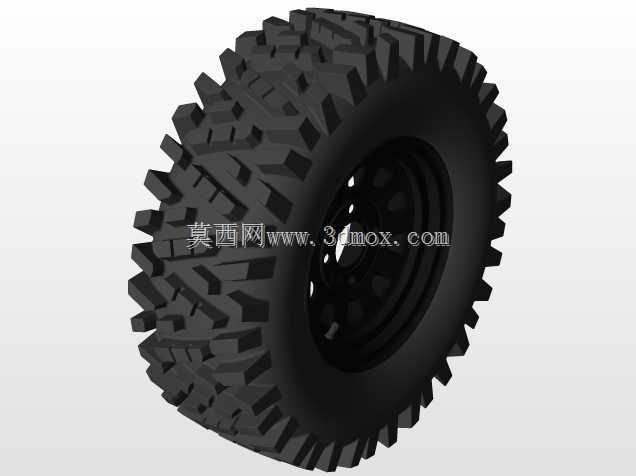

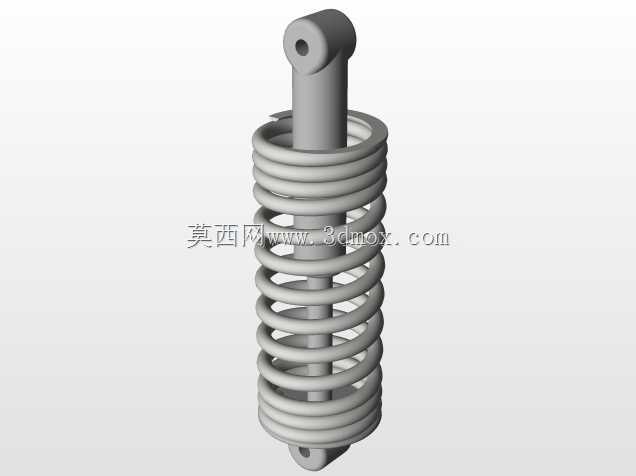

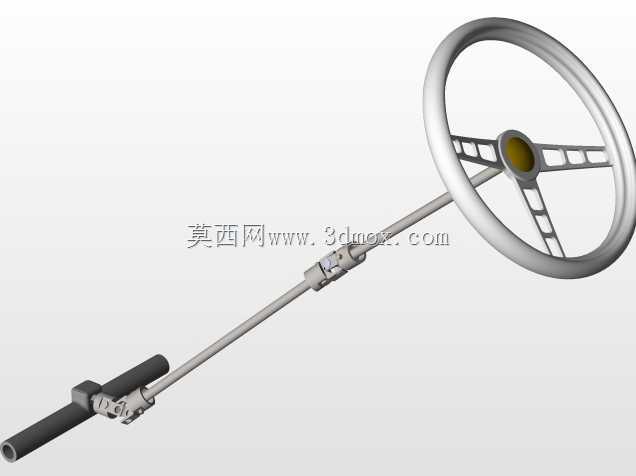

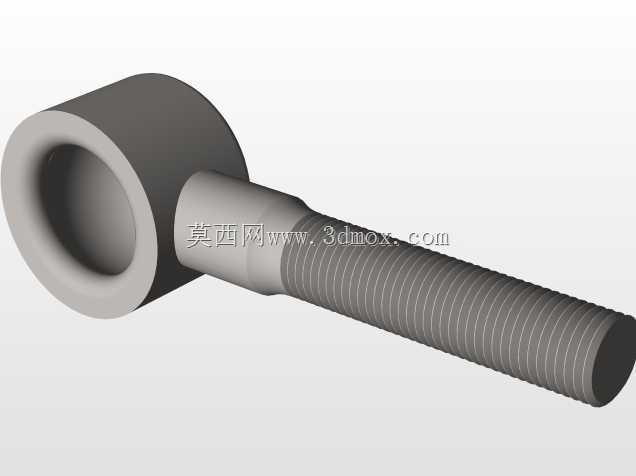

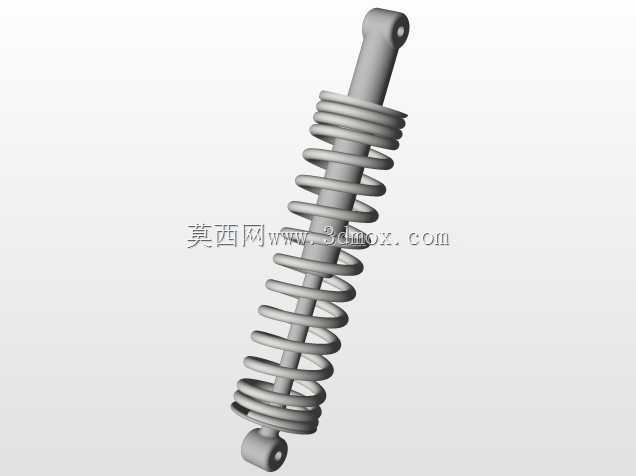

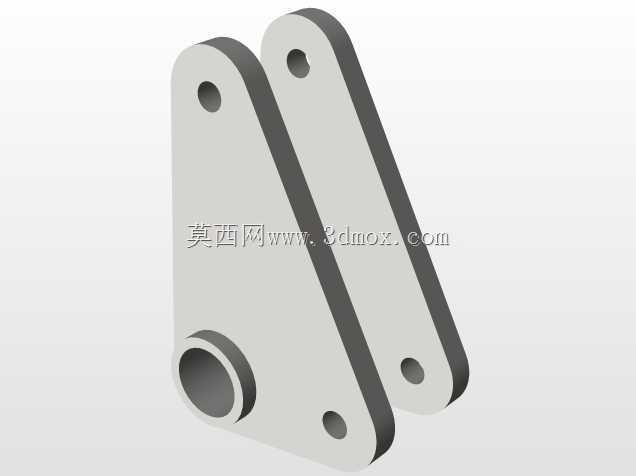

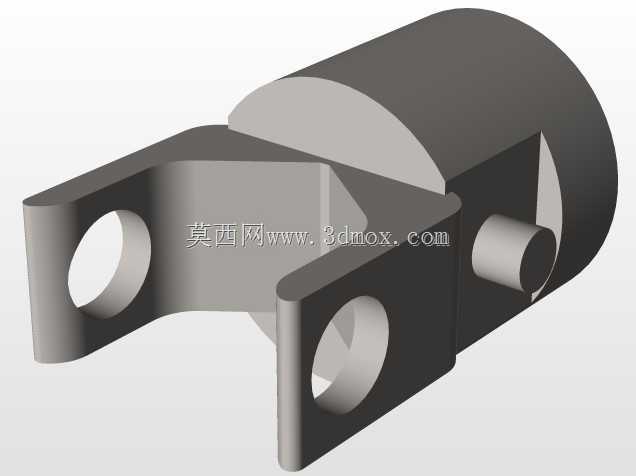

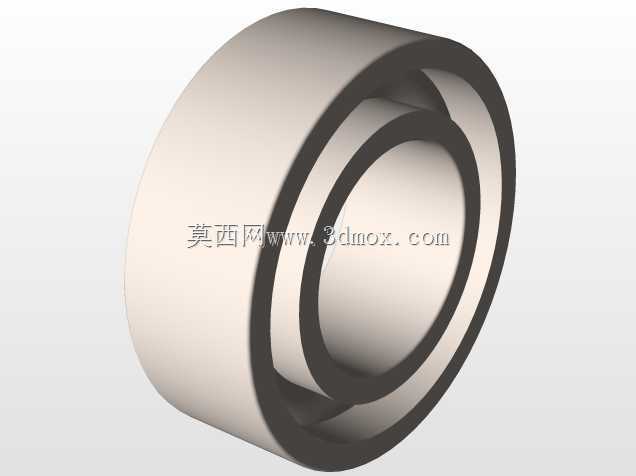

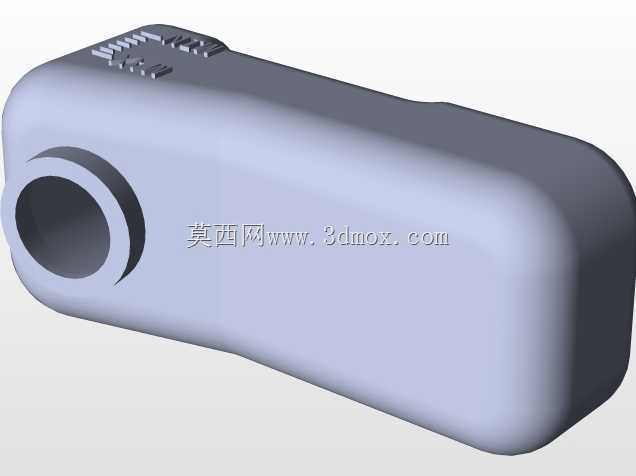

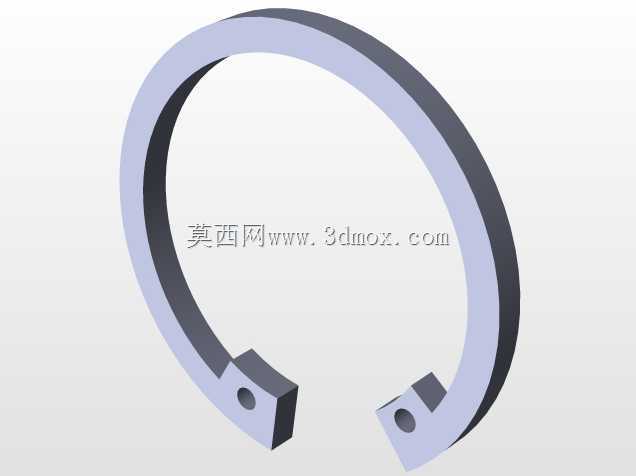

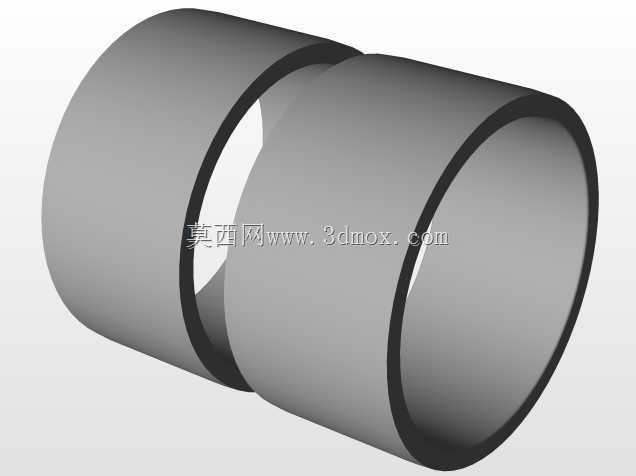

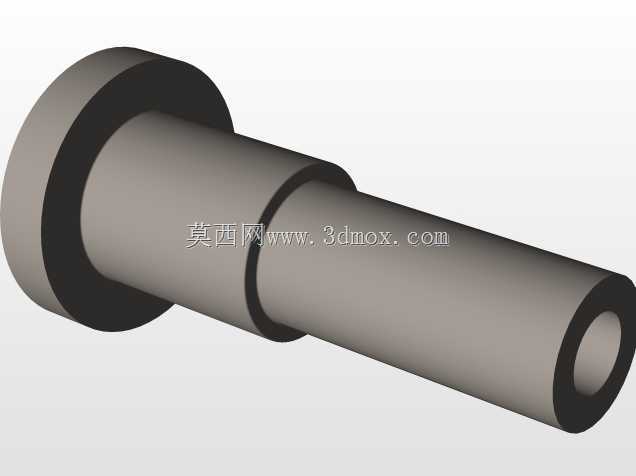

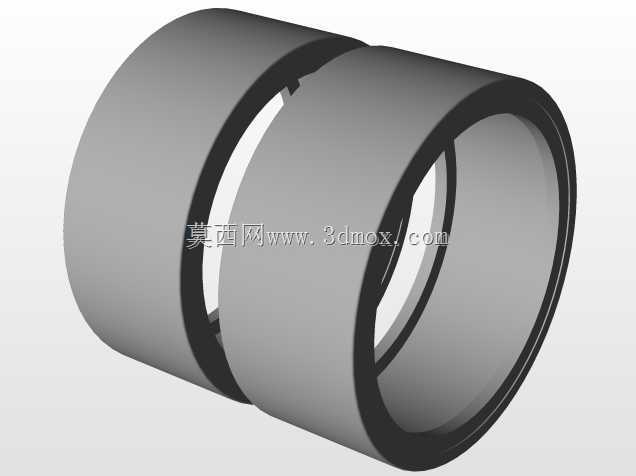

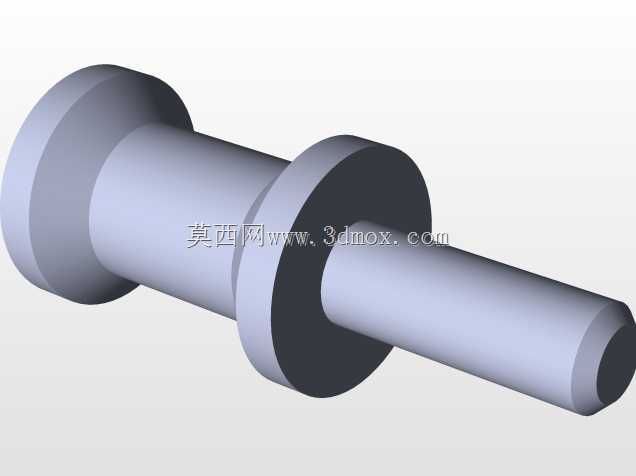

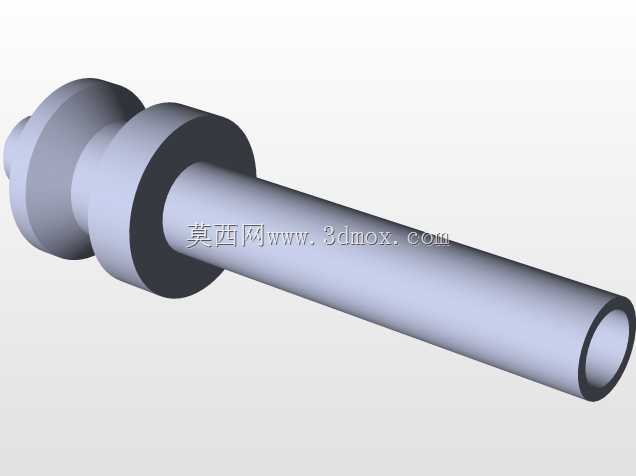

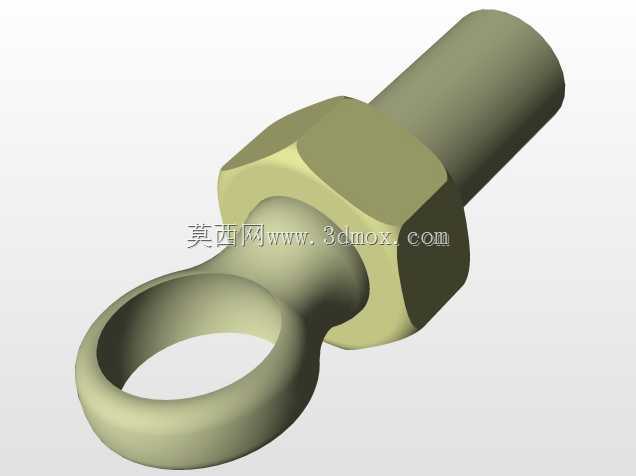

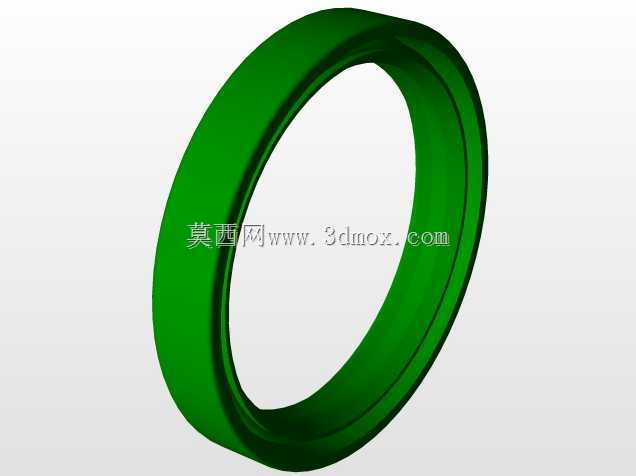

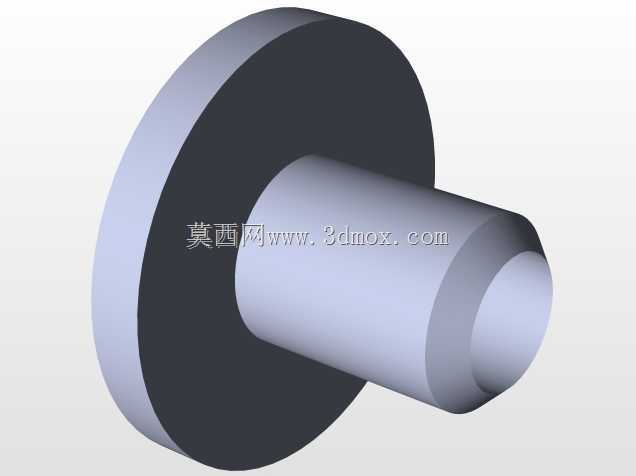

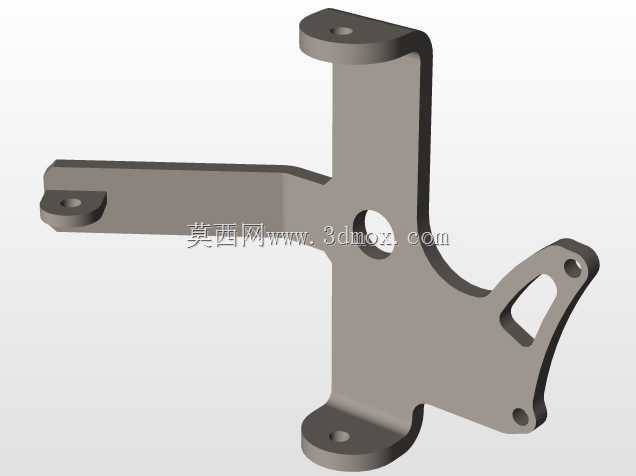

　　行走系统部分，前后轮均采用大颗粒深花纹越野轮胎，搭配宽幅轮辋提升接地面积，降低松软路面的接地比压，避免陷车风险。悬架系统采用双叉臂式独立结构，长行程螺旋弹簧搭配双向作用筒式减震器，上下摆臂的铰接点位置经过反复调校，在车轮大幅跳动时能够尽可能保持轮距、倾角参数的稳定，减少轮胎异常磨损，同时保证车轮在起伏路面上的贴地性能。转向系统采用齿轮齿条式结构，转向柱直接连接方向盘与转向机，转向传动比设置偏小，能够在狭窄赛道内实现快速转向响应，满足竞技场景下的灵活操控需求。

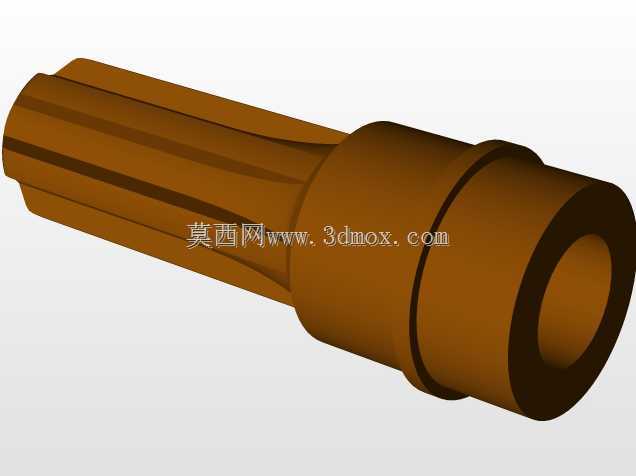

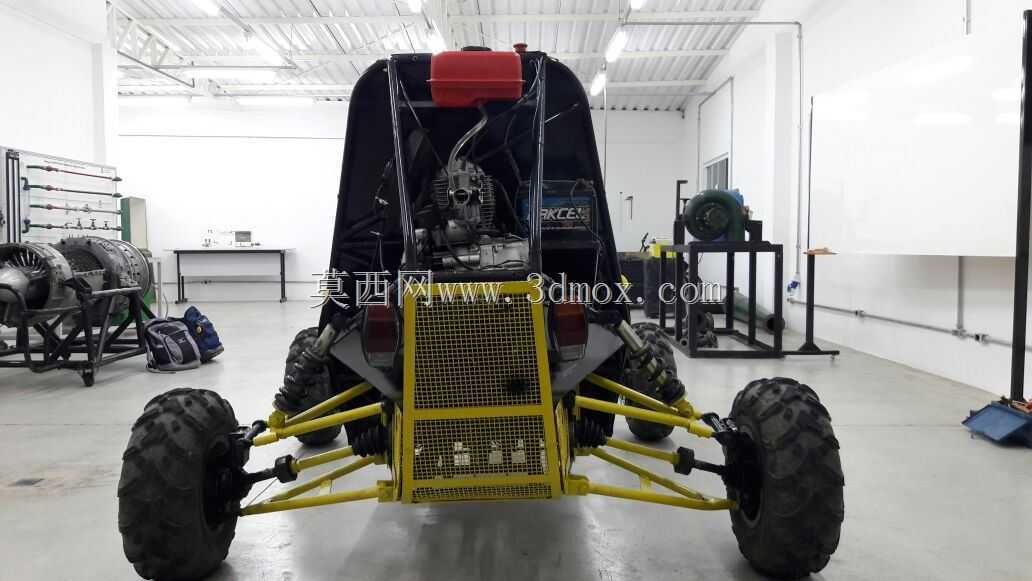

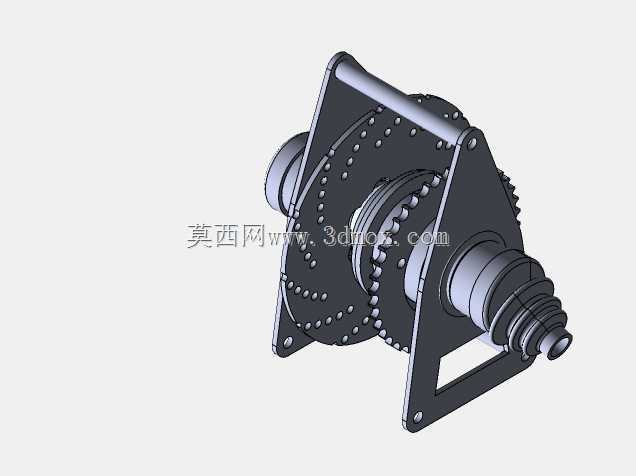

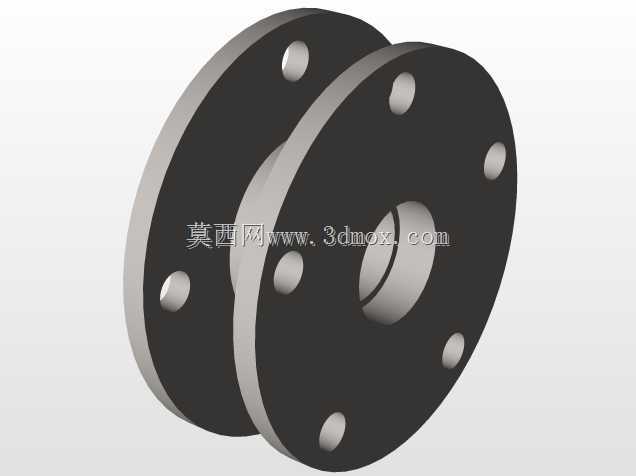

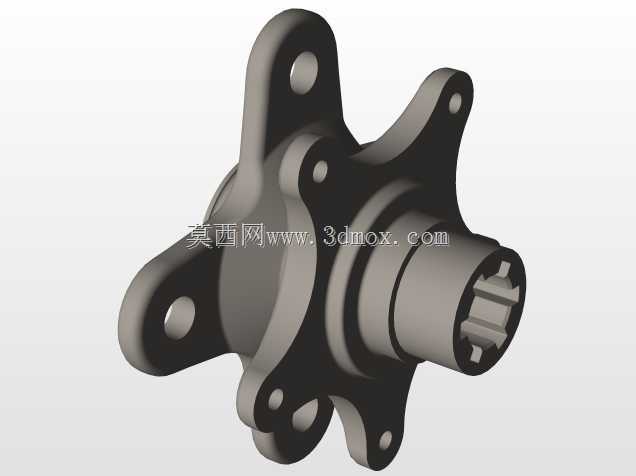

　　动力单元采用后置后驱的布置形式，将发动机、传动系统整体布置在后轴上方的车架区域，这种布局能够让车辆在爬坡时获得更好的轴荷分配，提升驱动轮的抓地力，同时也能简化传动半轴的结构长度，减少动力传递过程中的损耗。动力单元外围设计了独立的防护网结构，避免行驶过程中飞溅的砂石击打发动机散热片与运动部件，油箱采用高位布置，固定在防滚环上部的支架上，能够在车辆倾斜角度较大时保证燃油的正常供给。

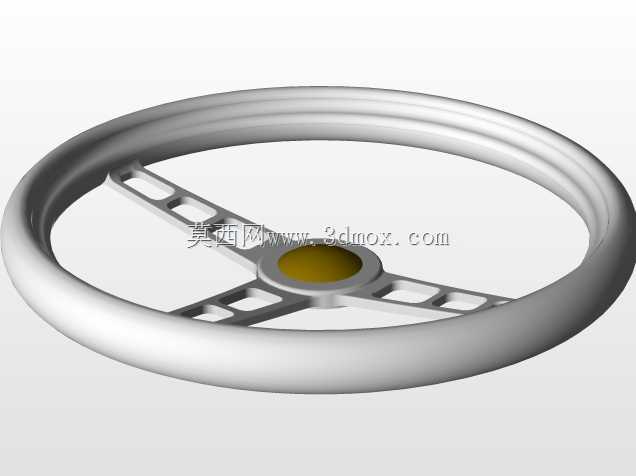

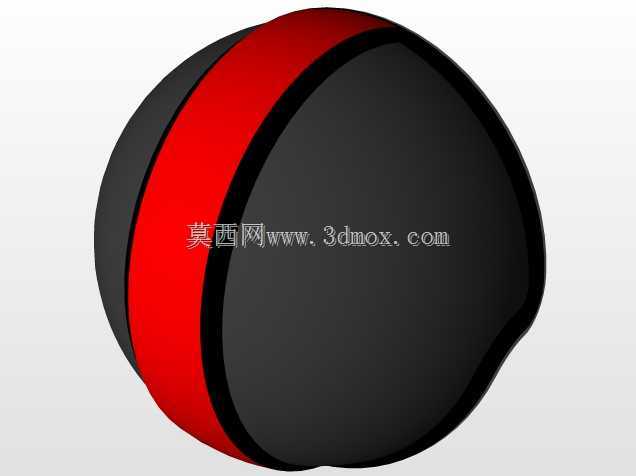

　　乘员舱区域的设计完全以功能性为核心，没有多余的装饰构件，座椅采用轻量化的固定式桶型结构，直接通过螺栓固定在车架底部的安装支座上，方向盘位置预留了调节空间，能够适配不同身高的驾驶者操作，驾驶位周边的操纵杆件全部做了防误碰设计，油门、刹车踏板的安装位置预留了足够的脚部操作空间，避免颠簸路面行驶时脚部与踏板发生脱离。车架前部预留了前防撞梁的安装接口，可根据赛事需求加装防撞缓冲结构，后部也预留了拖车钩的安装点位，方便车辆故障时的救援拖拽。

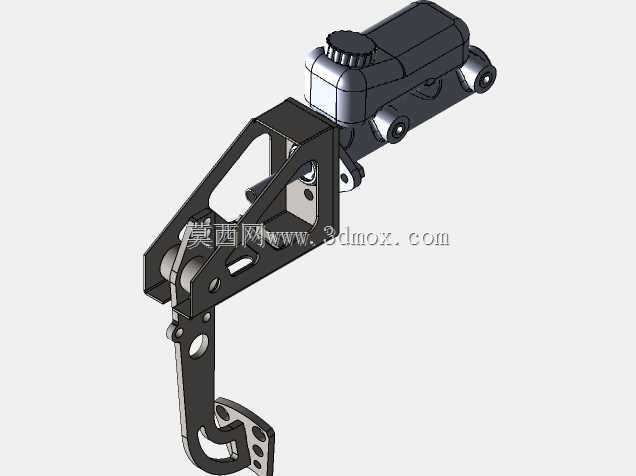

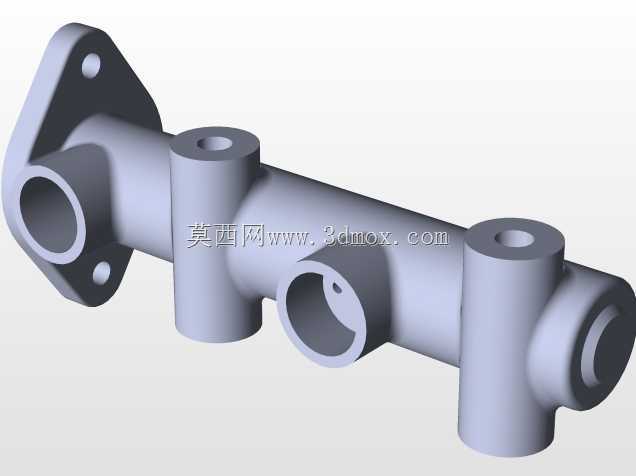

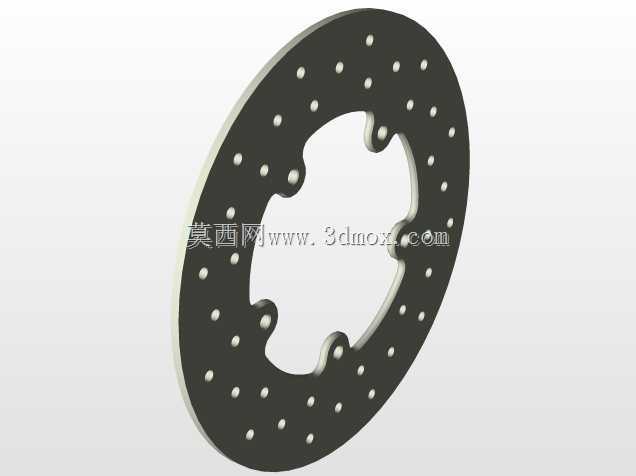

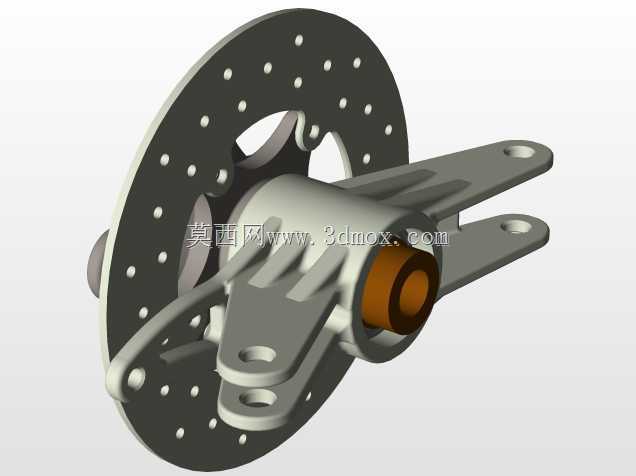

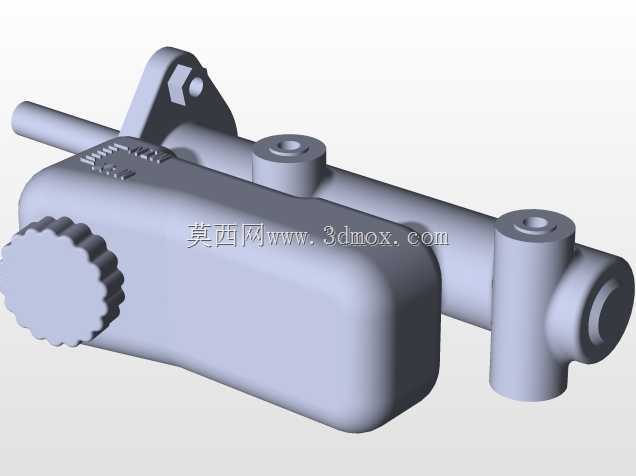

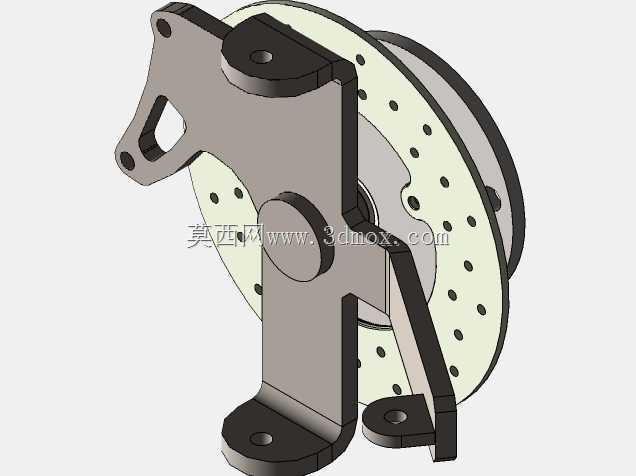

　　从安装边界的尺寸来看，整车轴距控制在1.6米左右，轮距约1.3米，整车高度不超过1.5米，最小离地间隙大于300毫米，接近角与离去角都做了加大处理，能够轻松通过垂直高度200毫米以内的障碍，攀爬35度以内的坡道。所有外露的车架管材都做了防锈涂装处理，黄色的标识区域为核心受力结构，日常维护时可重点检查这些位置的焊接点是否出现裂纹、变形。制动系统采用四轮盘式结构，制动管路沿车架内侧管材布置，通过管卡固定，避免行驶过程中被飞石击打损坏，制动总泵布置在驾驶位前方的车架上，踏板力传递直接，制动响应迅速。

　　在实际设计过程中，这套结构充分考虑了加工落地的可行性，所有弯管构件的弯曲半径都适配常规弯管机的加工范围，没有出现过小半径弯折导致管材开裂的设计，所有标准件都采用通用规格，后期维护更换时无需定制特殊配件。车架的焊接工艺采用二氧化碳气体保护焊，关键受力节点可增加加强筋板提升连接强度，整车整备质量控制在150公斤以内，搭配小排量单缸发动机即可获得足够的动力重量比，满足竞技场景下的动力需求。
