滑轮组牵引提升演示实验装置结构

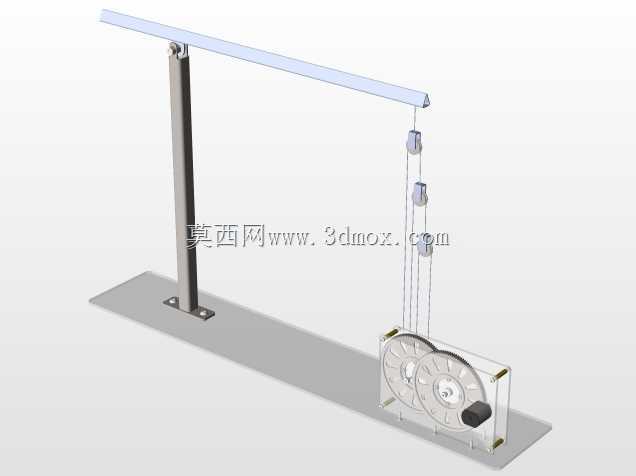

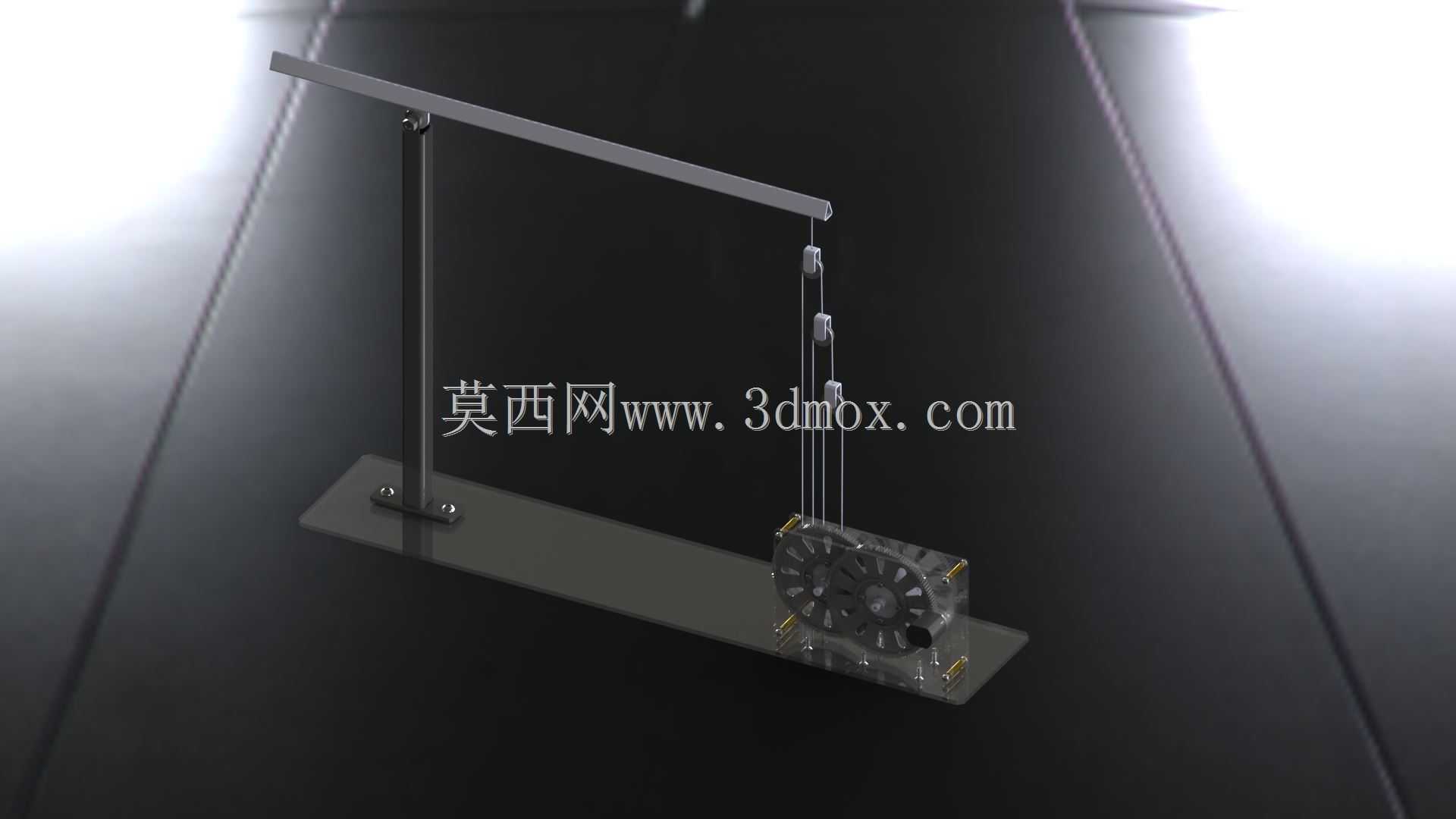

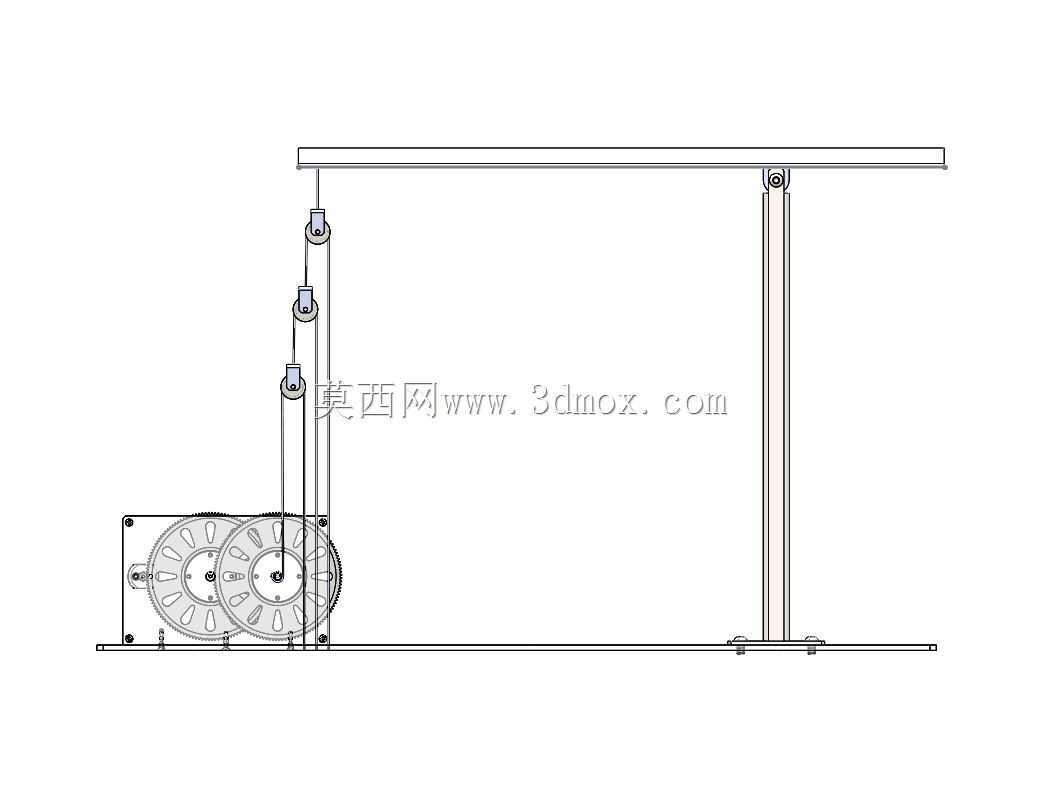

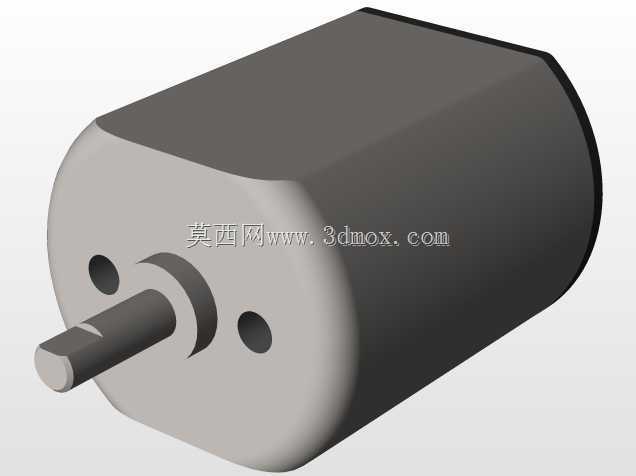

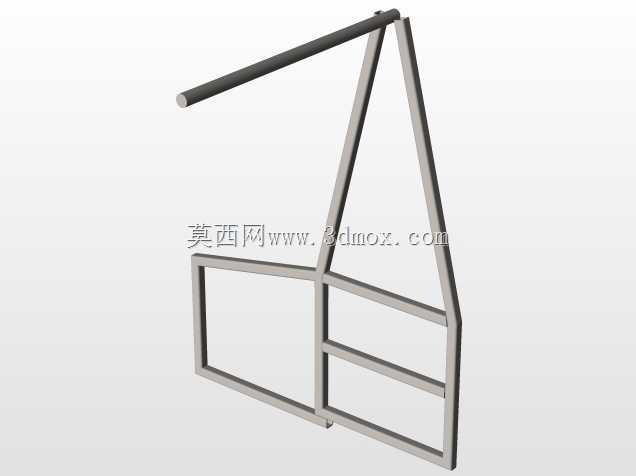

　　这套装置的核心应用场景覆盖中学物理力学实验教学、职业院校起重机构入门实训两个核心领域，日常放置于力学实验室操作台即可完成多组定动滑轮组合的省力系数、绳索行程匹配、载荷与牵引力对应关系的实测验证，不需要额外搭建大型起重试验台架，小空间内就能完成原本需要户外起重设备才能演示的滑轮传动逻辑。从结构功能来看，整套装置采用立式单立柱支撑悬臂的布局，底部是整块平整的矩形安装底板，立柱通过底部两个螺栓紧固在底板单侧，悬臂从立柱顶端水平伸出至底板另一侧上方，悬臂端部依次排布两组定滑轮，下方垂挂的动滑轮组通过多道绳索与底板上的双卷筒绕线机构连接，卷筒侧配套的手摇驱动端可以手动收放绳索，带动动滑轮组完成垂直方向的升降动作，

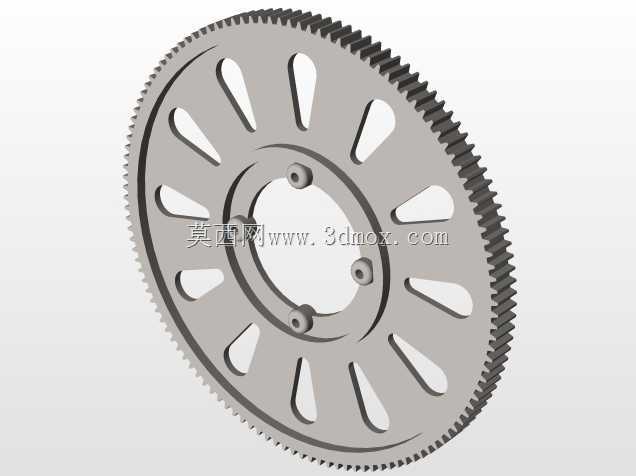

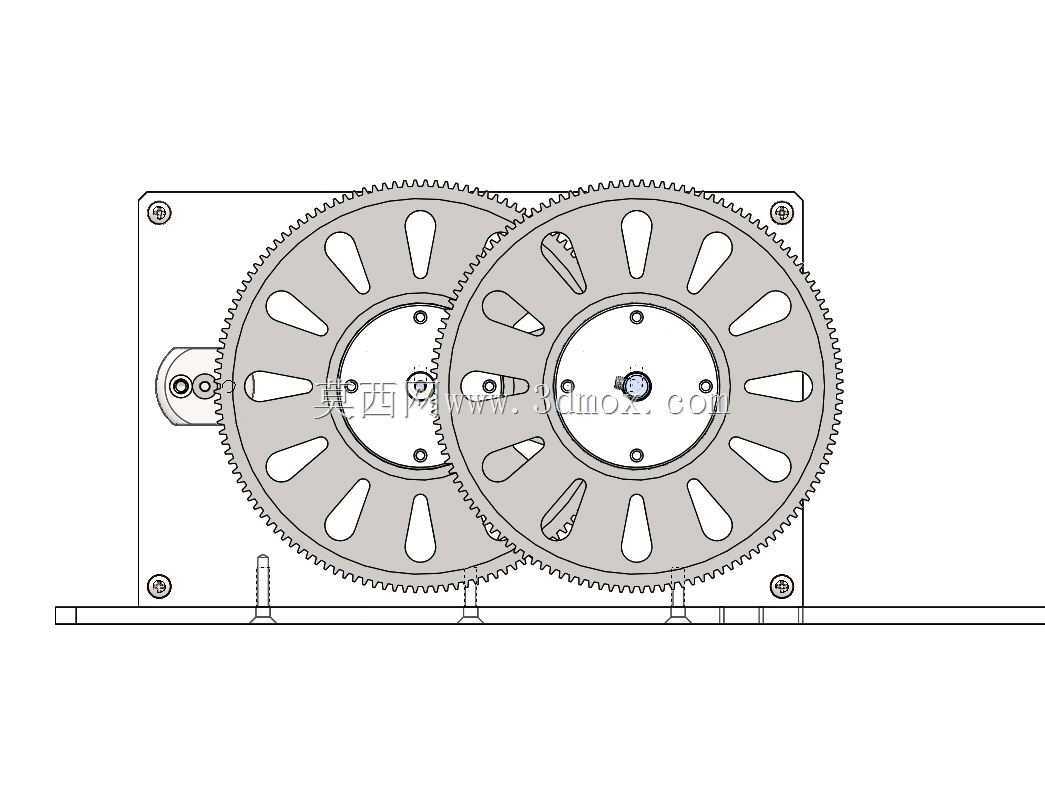

　　整套传动的绳索绕向完全参照实际小型起重设备的滑轮排布逻辑，没有做过度简化，能真实复现多倍率滑轮组的传动特性。设计阶段最先敲定的是安装边界尺寸，底板长度控制在600毫米以内，宽度不超过200毫米，立柱高度设定为450毫米，悬臂伸出长度380毫米，整套装置放置在标准实验台面上不会超出台面边缘，底部不需要额外打膨胀螺栓固定，依靠底板自身重量就能保持稳定，手动摇转卷筒时不会出现侧翻或晃动。绕线机构的两个卷筒做了差异化的绳槽设计，一个对应单倍率滑轮组的绳索缠绕，一个对应三倍率滑轮组的绳索缠绕，不需要重新穿绳就能切换两种演示模式，降低实验准备阶段的穿绳工作量。悬臂与立柱的连接采用可拆式螺栓紧固，运输存放时可以拧下螺栓将悬臂拆下，

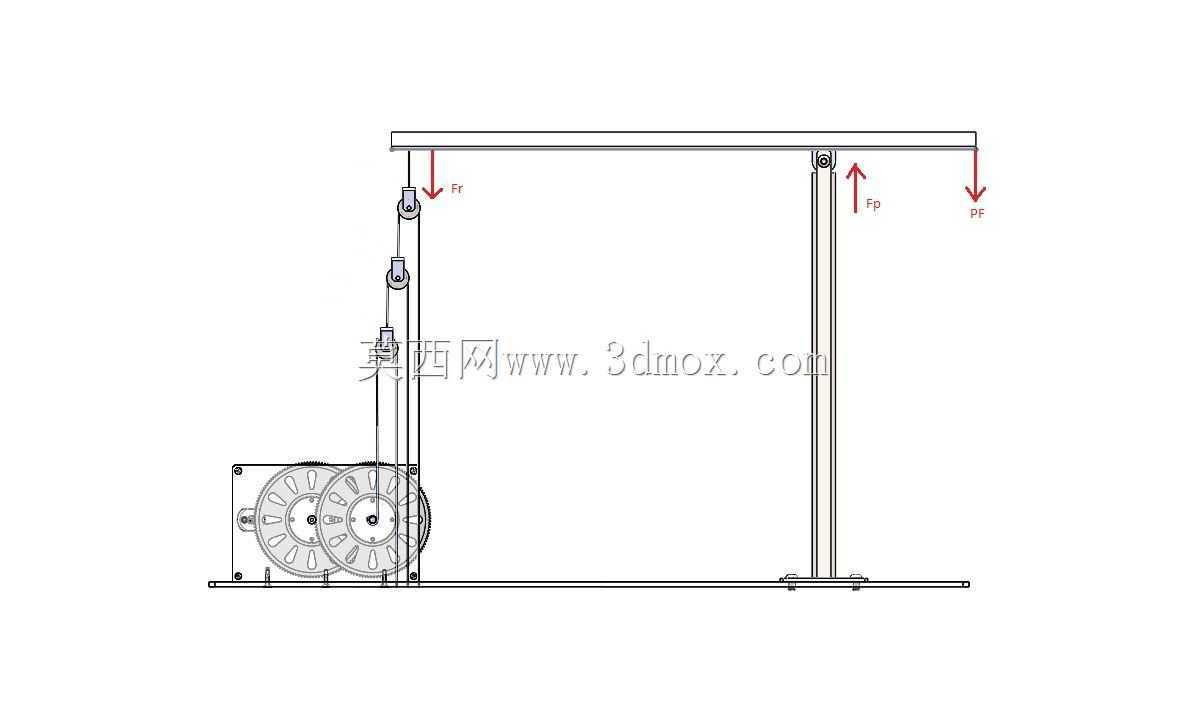

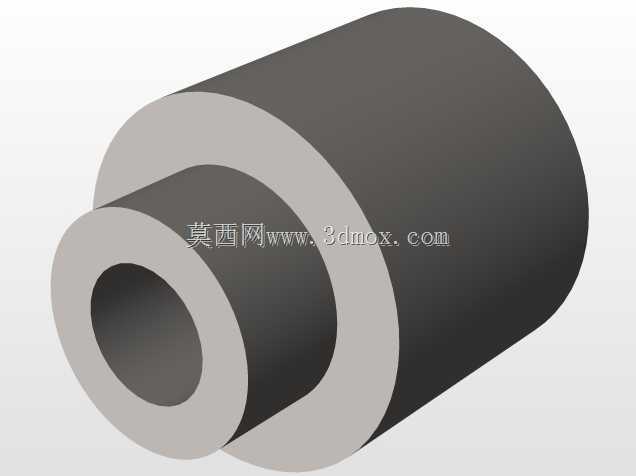

　　减少整体占用的存储空间，重新组装时只需要对准连接孔位拧紧紧固件即可，不需要额外调整滑轮的同轴度，连接位的定位台阶已经提前做了限位设计，装配后悬臂的水平度误差控制在1度以内，不会因为悬臂倾斜导致绳索在滑轮槽内出现偏磨或脱槽问题。滑轮的轮槽尺寸匹配直径2毫米的尼龙编织绳，轮槽边缘做了圆角过渡，绳索滑动时不会出现硬边割绳的问题，动滑轮组的下端预留了标准挂钩安装位，可以根据实验需求挂载不同重量的砝码，实测最大挂载载荷能达到5千克，完全覆盖教学实验所需的载荷范围，不会因为载荷过大导致立柱变形或悬臂弯折。整套结构的受力路径做了针对性优化，悬臂承受的垂直方向载荷通过立柱直接传递到底板，卷筒支座的受力也直接作用在底板上，

　　两个受力点之间的底板没有做镂空处理，保持整块板材的结构强度，长期使用不会出现底板弯曲变形的问题。绳索的张紧度可以通过卷筒侧的锁紧旋钮调整，切换不同挂载重量时不需要重新拆解绕线，只需要微调旋钮就能让绳索保持合适的张紧力，避免绳索过松出现脱槽、过紧增大转动阻力的问题。在实训教学场景中，这套装置可以让学习者直观观察不同滑轮倍率下，牵引力大小、绳索拉动距离与载荷提升高度的对应关系，比纯课本理论讲解的接受度更高，也能让学习者快速理解工程中起重机、电动葫芦等起重设备的滑轮组工作逻辑，为后续接触工业级起重设备的结构设计打下直观认知基础。装置的所有外露零部件都做了倒角处理，没有尖锐棱角，教学使用过程中不会出现划伤风险，手摇驱动端的手柄做了防滑滚花，转动时不需要施加过大的握力就能平稳收放绳索，升降过程中动滑轮组的运行轨迹保持垂直，不会出现横向摆动，方便实验过程中读取提升高度、牵引力等实测数据。
