汽车线束对接式六角连接接头结构

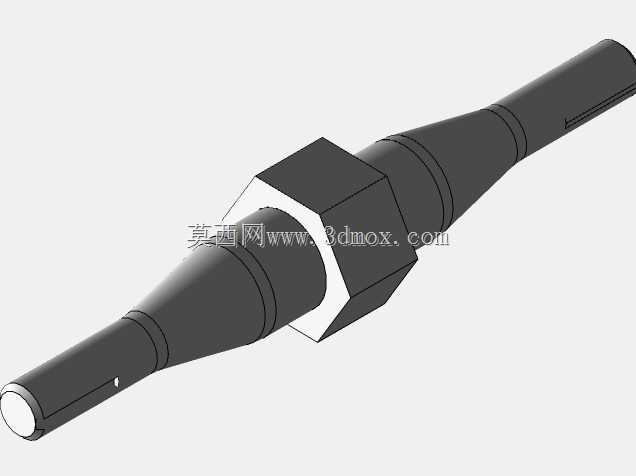

　　在汽车整车线束布置、低压流体管路对接的场景里，这类两端带锥度过渡、中部设置六角拧动位的对接接头是非常常见的连接件，很多刚入行的结构工程师在做底盘线束、机舱小通径管路布置时，经常会忽略这类接头的安装边界，导致后期装配时扳手没有操作空间，或者接头和周边钣金、线束固定卡扣产生干涉。从实际使用场景来看，这类接头主要承担两个功能，一是实现两段同规格线束或者小通径尼龙管路的刚性对接，保证对接位置的抗拉强度，避免车辆行驶过程中震动导致对接松脱；二是中部的六角结构可以给标准扳手提供受力面，装配时可以按照工艺要求的扭矩完成拧紧，不会出现接头打滑、拧裂的问题。

　　从设计思路上拆解这个结构，两端的锥度过渡段不是随意做的造型，一方面是顺着对接线束或者管路的外径做收束，避免接头和线束衔接位置出现硬直角，长期震动下割破线束绝缘层或者磨穿管路外壁，另一方面锥段上的多道环形凸起，是用来套橡胶防护套或者线束密封套的，凸起可以卡住防护套的内壁，防止车辆行驶中防护套移位，让灰尘、机舱溅水进入接头内部造成接触不良或者管路堵塞。中部的六角对边尺寸是严格按照对应规格的开口扳手尺寸设计的，不会出现对边过大扳手卡不进去，或者对边过小拧动时棱角崩裂的问题，六角的厚度也做了对应匹配，保证扳手卡入后有足够的接触长度，不会因为受力面太窄打滑。

　　做三维建模的时候，要特别注意几个尺寸边界，首先是两端伸出段的长度，这个长度要匹配对接端子或者管路接头的插入深度，不能太长导致对接后端子无法锁止，也不能太短导致线缆拉脱力达不到要求；其次是中部六角的外接圆直径，这个尺寸决定了接头在装配位置需要的最小避让空间，一般要在六角外接圆的基础上，单边预留至少3mm的扳手操作间隙，不然生产线上的操作工没法把扳手卡到位，强行装配很容易拧坏接头；还有两端锥段的锥度，一般控制在1:10到1:15之间，这个角度既可以保证防护套能顺利套入，又能让防护套套入后有足够的抱紧力，不会轻易滑落。

　　很多工程师在选型或者建模的时候，容易把这类接头和普通的卡套式管路接头搞混，实际上这类接头的两端没有卡套刃口结构，内部是直通的穿线或者通流结构，不需要和金属管路做硬密封，更多是承担对接定位和抗拉的作用，所以在做结构强度校核的时候，重点要校核的是中部六角和两端锥段衔接位置的抗扭强度，以及两端接头和对接插件配合位置的拉脱力，不需要做密封耐压的校核。在整车布置的时候，这类接头一般要布置在距离线束固定点100-150mm的位置，不能离固定点太近，不然扳手操作的时候会被固定卡扣挡住，也不能离固定点太远，不然车辆行驶过程中接头位置的线束晃量太大，长期震动会导致端子疲劳松脱。另外还要注意接头的安装方向，六角的其中一个平面要朝向扳手操作的方向，不要把棱角对着操作侧，不然扳手卡入的时候容易打滑，划伤周边的零部件。

　　建模过程中，环形凸起的圆角处理也很关键，凸起的边缘不能做尖锐直角，不然套防护套的时候会割破橡胶套的内壁，时间长了橡胶套开裂就失去防护作用，一般凸起的边缘要做R0.3到R0.5的圆角，既可以保证卡紧防护套，又不会损伤防护套材质。两端的端面要做轻微的倒角，方便线缆或者管路插入接头内部，不会因为端面的毛刺刮伤线缆绝缘层或者管路内壁。很多新手建模的时候会忽略这些细节倒角，导致3D打印样件或者开模出来的产品装配困难，需要二次修边，反而增加了生产的成本。
