可调式汞沉降水平校准装置结构设计

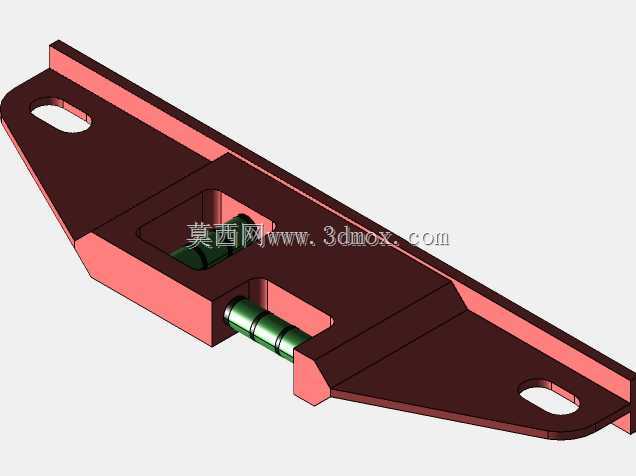

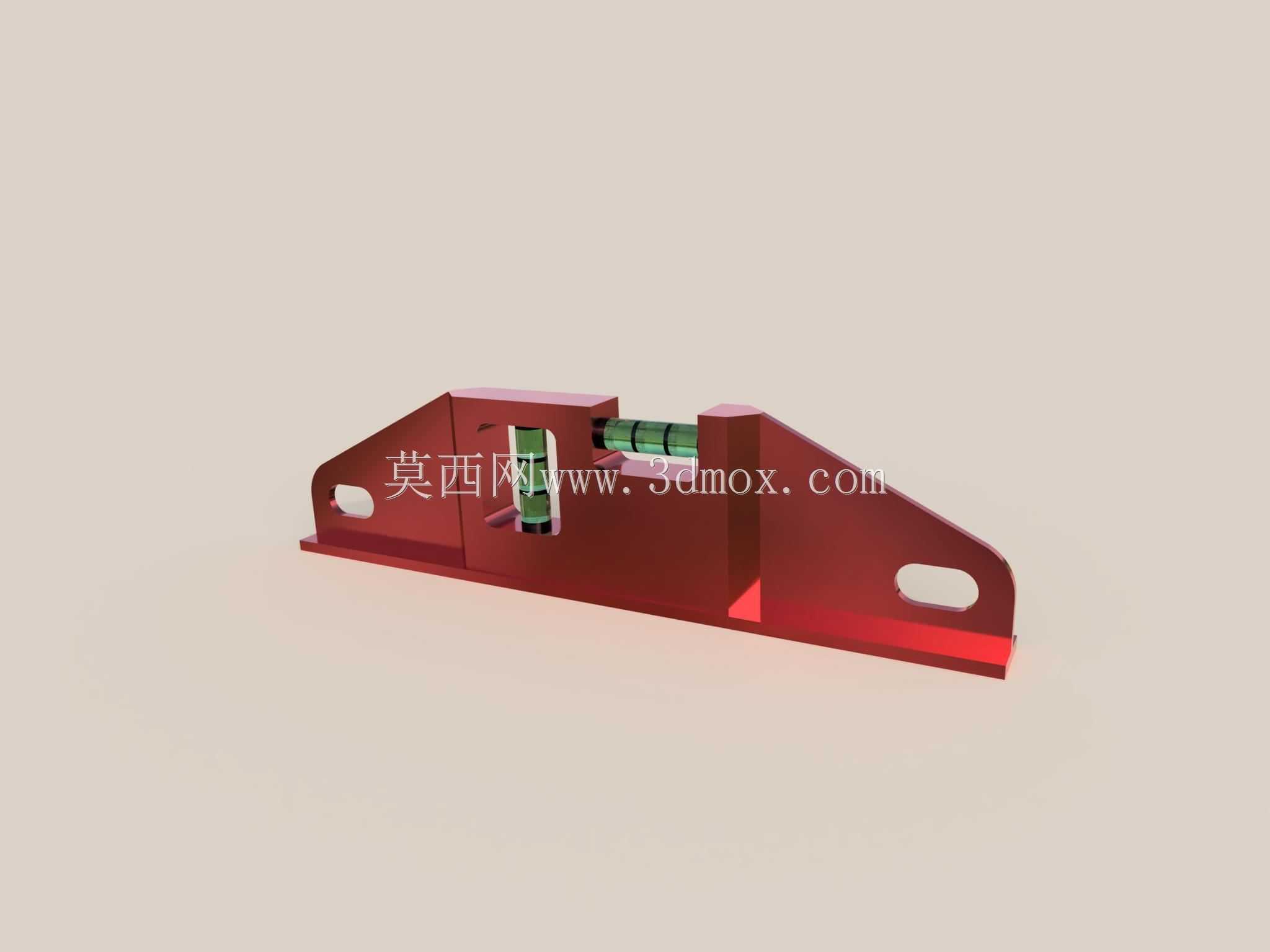

　　在工业设备安装、土建施工沉降观测、精密台架调平作业场景中，这类带水准泡的沉降平衡构件是现场快速获取水平基准的核心小部件，很多现场作业人员容易忽略这类小构件的设计合理性，实际使用中往往因为支架刚度不足、调节行程冗余不够、安装孔位适配性差，导致调平效率低、基准偏移的问题。从结构细节来看，该构件主体采用一体式折弯承力支架，两侧开设长圆形安装腰孔，腰孔的长度方向沿支架横向布置，可适配安装面±8mm的孔位偏差，不需要现场重新配钻安装孔，适配不同规格的安装基面，不管是焊接在型钢支架上，还是通过螺栓固定在混凝土预埋板上，都能快速完成初定位。支架中部的水准泡安装腔做了阶梯限位设计，水准泡装入后不会出现径向窜动，同时预留了侧向调节顶丝的安装空间，可在支架初固定后，微调水准泡的水平基准，抵消支架安装面本身的平面度误差，不需要反复松拧安装螺栓调整整体角度。很多同类型的简易水准支架往往直接把水准泡粘在平板上，没有调节余量，一旦安装面存在轻微倾斜，水准泡就直接偏出量程，完全失去校准作用，这个结构在设计时就考虑了现场安装的误差冗余，调节顶丝采用细牙螺纹，螺距0.5mm，每旋转一圈的调节量对应0.1°的角度变化，调节精度可以满足大部分工业现场的水平校准需求，不会出现粗牙螺纹调节过冲、难以锁定基准位置的问题。从安装边界来看，支架整体的底部安装面做了铣平处理，平面度控制在0.05mm以内，和安装基面贴合时不会出现虚接，避免长期使用后因为支架受力变形导致水准泡基准偏移；

　　支架两端的安装腰孔沉头深度设计为3mm，适配M6规格的内六角螺栓安装，螺栓头沉入后不会突出支架表面，不会和周边的管线、构件发生干涉。在实际应用场景中，这类构件常被用在大型管道支架的沉降观测点、小型设备台架的水平校准、临时工装的基准找正环节，相比独立的条形水准泡，带安装支架的结构不需要每次使用时反复找放置位置，一次安装后可以长期作为基准点使用，日常巡检时只需要观察水准泡的气泡位置，就能快速判断安装基面是否出现沉降、倾斜，不需要每次都携带水平仪反复测量，大幅降低现场巡检的工作量。设计时特意将承力支架的立板做了三角形加强筋结构，加强筋和底板、立板采用一体化折弯成型，没有额外的焊接接缝，避免长期户外使用时焊缝锈蚀导致结构刚度下降，

　　整体材质选用冷轧钢板表面做喷塑处理，可适应常规的户外潮湿、多尘工况，不会轻易出现锈蚀掉漆的问题。水准泡选用的是带荧光刻度的封闭式玻璃泡，在光线不足的井下、厂房角落作业时，也能清晰分辨气泡的位置，不需要额外打光观察；水准泡的灵敏度设置为每格2mm/m，既不会因为灵敏度过高导致气泡来回漂移难以稳定，也不会因为灵敏度过低无法识别微小的沉降倾斜，适配常规工业场景的观测精度需求。很多设计人员在做这类小构件时，往往忽略安装后的维护空间，这个结构的水准泡安装腔上方预留了足够的操作空间，后期如果水准泡出现损坏，可以直接拆下压盖更换水准泡，不需要整体更换整个支架，降低后期的维护成本；侧向的调节顶丝端部做了尼龙防滑垫，顶住水准泡侧壁时不会压碎玻璃泡体，

　　同时锁定后不会因为设备振动出现顶丝松动、基准偏移的问题。在安装流程上，现场作业时先将支架通过腰孔初步固定在安装基面上，不需要完全拧紧螺栓，观察水准泡的气泡位置，通过调整支架的位置以及侧向顶丝的进给量，将气泡调整到刻度中心位置，之后再拧紧安装螺栓，拧紧过程中可以观察气泡的偏移量，微调螺栓的拧紧力矩，避免拧紧过程中支架受力变形导致基准偏移，整个安装调平过程单人即可完成，不需要额外的辅助工具，相比传统的框式水平仪找正，作业时间可以缩短60%以上。针对长期沉降观测的场景，支架的底板上还预留了一个细小的基准冲眼，每次校准后可以记录冲眼和基准面的相对位置，后期如果出现支架被碰撞移位的情况，可以快速通过冲眼位置复位，不需要重新校准基准，大幅提升长期观测的可靠性。
