起重作业用多倍率滑轮吊钩组结构设计

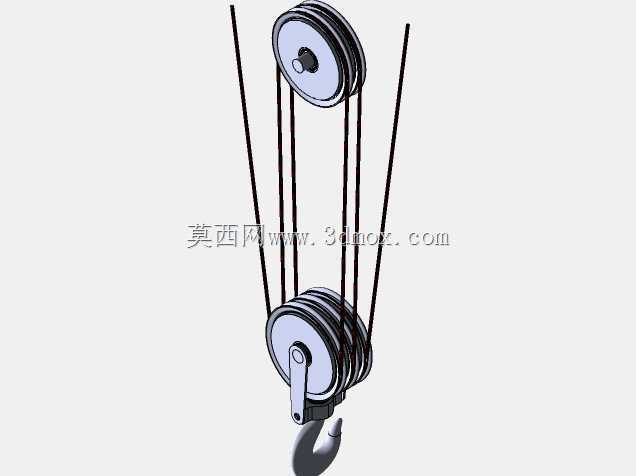

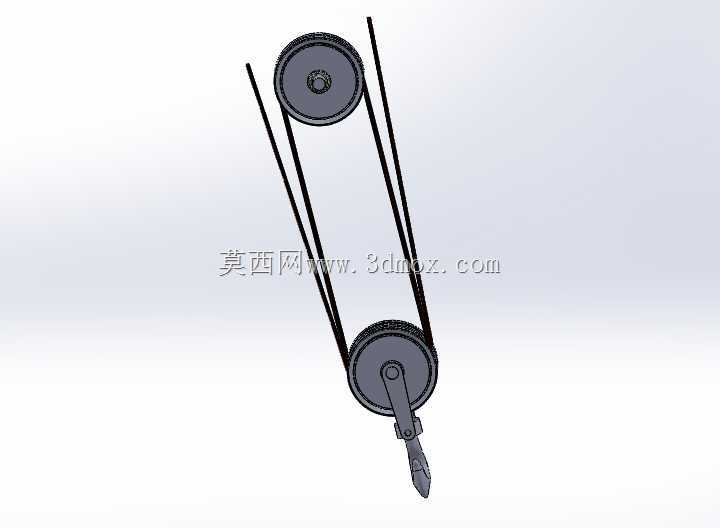

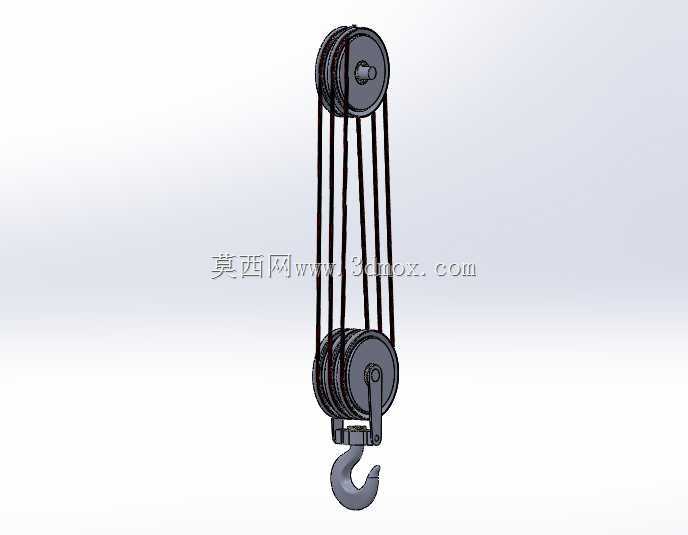

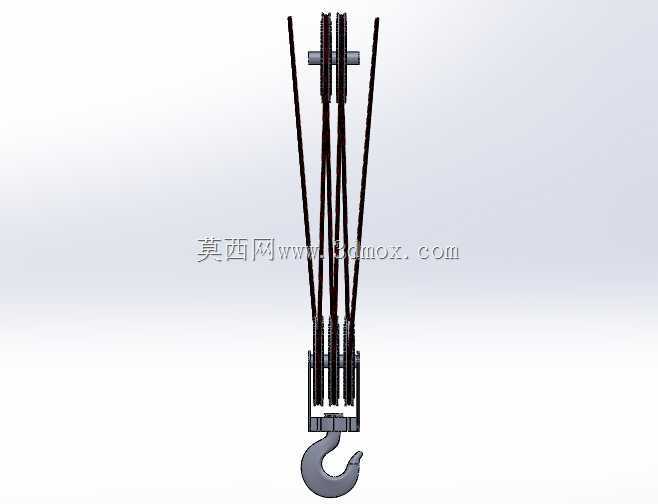

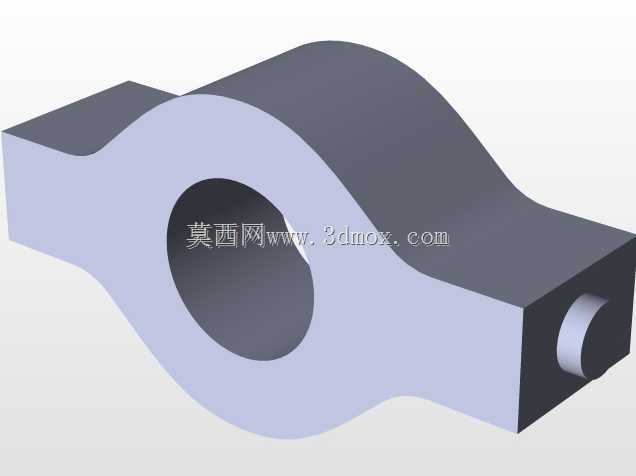

　　在车间重型工件转运、港口散货装卸、基建现场建材吊装这类常规起重作业场景里，滑轮吊钩组是直接承接载荷、连接起升钢丝绳与被吊物的核心受力部件，其结构合理性直接决定起重作业的载荷稳定性与操作安全性，也是起重设备维保、结构改造过程中最常做测绘建模的部件之一。这套滑轮吊钩组采用多倍率绳轮排布设计，上部为同轴布置的定滑轮组，通过安装座可与起重小车的起升机构架体铰接固定，下部为同轴动滑轮组，动滑轮组下方通过防脱挡板与吊钩铰接，钢丝绳按顺穿法依次绕经定滑轮与动滑轮的轮槽，通过多段钢丝绳共同分担载荷，可在同等钢丝绳直径、同等单绳拉力的前提下，实现数倍于单绳起重量的载荷承载能力，适配中小吨位桥式起重机、门式起重机的日常起升作业需求。从结构设计逻辑来看，

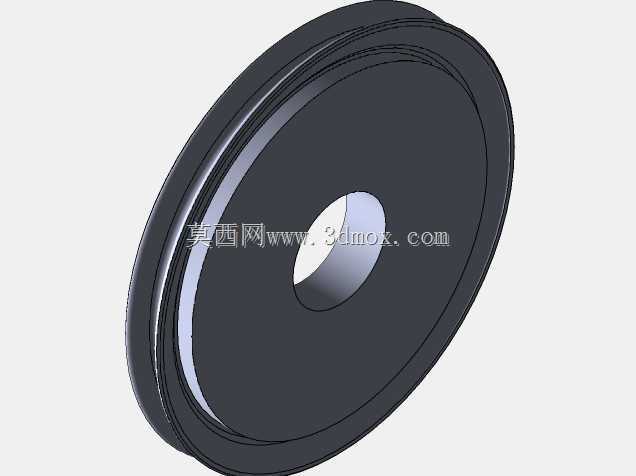

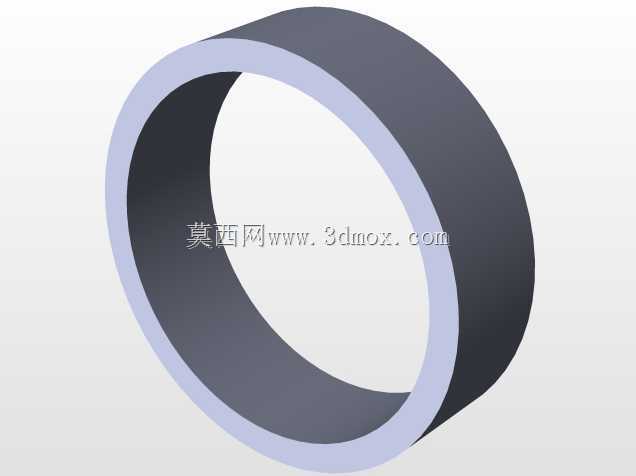

　　轮槽的型线尺寸是建模过程中需要优先确认的核心参数，轮槽的圆弧半径需比适配钢丝绳的公称半径大6%-8%，槽深需满足钢丝绳在最大偏角工况下不会出现脱槽风险，轮缘两侧的壁厚需根据额定起重量下的轮压做剪切强度校核，避免长期受钢丝绳挤压出现轮缘崩裂的问题。上下滑轮组的轮轴均采用阶梯轴设计，轴肩位置做圆角过渡消除应力集中，轴端通过挡板与螺栓做轴向定位，防止滑轮在转动过程中出现轴向窜动，滑轮与轴之间配套滑动轴承衬套，可降低转动过程中的摩擦阻力，减少起升过程中的钢丝绳磨损。下部吊钩采用锻造钩头结构，钩身截面为T型渐变截面，从钩颈位置到钩尖位置截面尺寸逐步过渡，符合吊钩受载后的弯矩分布规律，钩头开口位置配套弹簧式防脱棘爪，

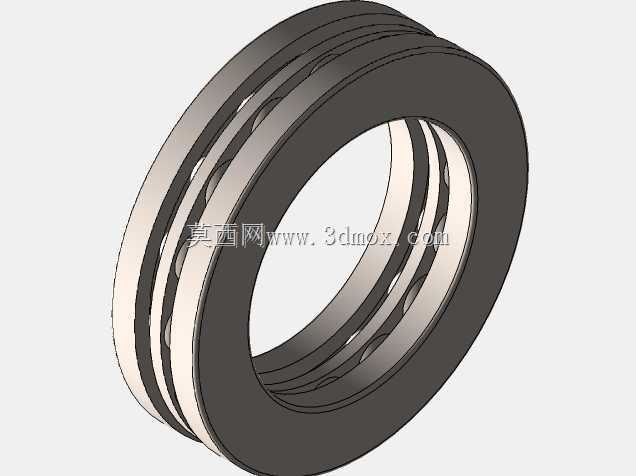

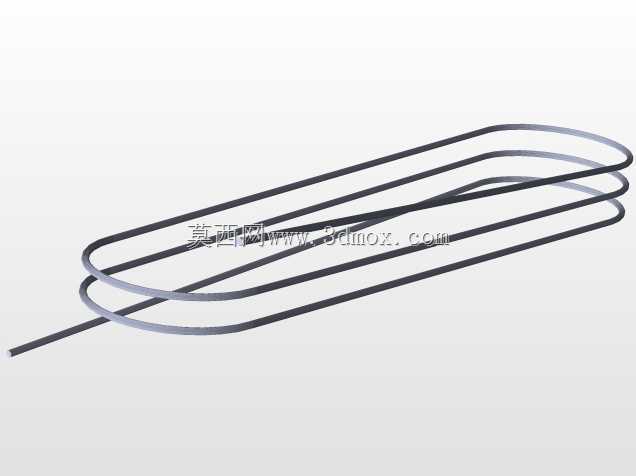

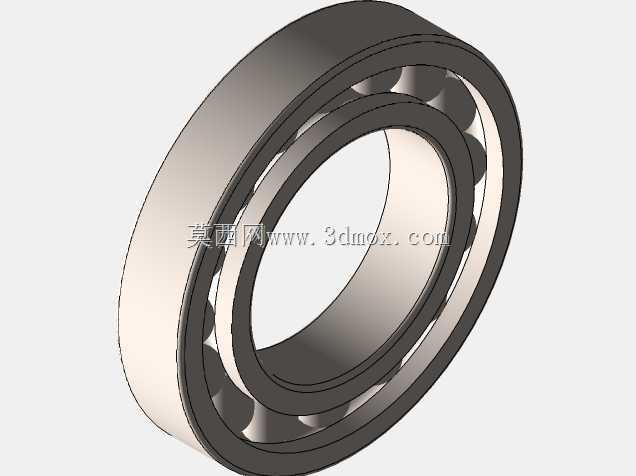

　　可在挂装吊索具后自动封闭开口，避免作业过程中吊索具从钩头滑脱引发安全事故。动滑轮组与吊钩的连接采用推力轴承配合铰接轴的结构，可保证吊钩在承载状态下能自由水平回转，方便作业人员调整被吊物的朝向，适配不同吊装姿态的对位需求。从安装边界来看，上部定滑轮组的安装座铰接孔中心距、铰接轴直径需匹配对应型号起重小车的架体安装位尺寸，整套滑轮组的闭合长度即定滑轮组安装中心到吊钩钩腔最低点的距离，需纳入起重机起升高度的计算范畴，避免因吊钩组自身长度占用过多有效起升行程，导致厂房内吊装作业时无法将工件吊至预定高度。建模过程中对钢丝绳的排布做了全路径干涉检查，确认钢丝绳在绕经各滑轮的全程中，不会与滑轮架侧板、相邻绳股出现摩擦剐蹭，

　　滑轮架的侧板采用加厚钢板焊接结构，侧板上预留的滑轮轴安装孔做了同轴度公差约束，保证各滑轮的转动平面保持平行，避免钢丝绳在运行过程中出现偏磨、咬绳的问题。在实际工况使用中，这类滑轮吊钩组需要定期检查轮槽的磨损量、钩头的开口变形量、各铰接轴的润滑状态，当轮槽壁厚磨损量达到原厚度的10%、钩头开口度变形量超过原尺寸的10%时，就需要做报废更换，建模时也预留了各易损件的拆分装配关系，可直接用于后续的维保备件加工出图。不同于大吨位起重机采用的多排滑轮平衡梁结构，这套紧凑排布的滑轮吊钩组整体横向尺寸更小，在车间内狭窄工位的吊装作业中，可减少吊具自身的空间占用，避免与周边设备、厂房立柱发生碰撞，适配作业空间受限的室内起重场景。
