方块造型便携运动相机外壳结构设计

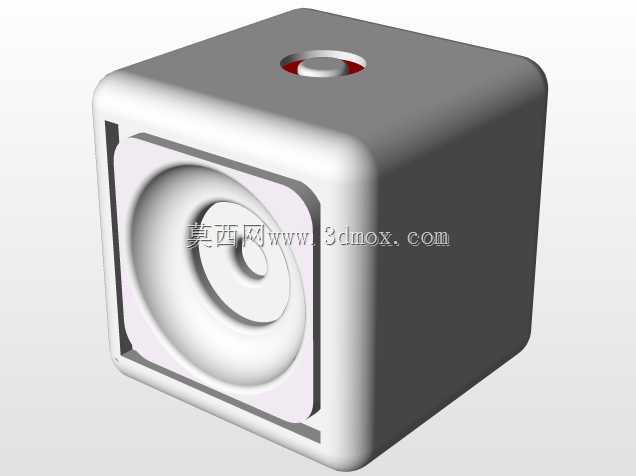

　　这款方块造型的便携运动相机壳体，在设计之初就瞄准了户外极限拍摄、日常vlog记录、第一视角作业记录这类高频使用场景，区别于传统长条形或扁平式的运动相机造型，方正的立方体结构在实际使用中能适配更多安装场景，不管是粘贴在头盔侧面、固定在骑行把横上，还是夹在背包肩带位置，平整的六个面都能提供稳定的粘接或夹持基准，不会因为弧面结构导致安装后出现角度偏移、长时间使用松动滑脱的问题。壳体整体采用大圆角过渡处理，所有棱边都做了R角钝化，一方面是避免户外使用时尖锐边角磕碰造成壳体掉漆、开裂，另一方面也能降低剐蹭到衣物、皮肤或者其他设备表面的概率，日常收纳放在背包侧袋里也不会勾扯面料。正面预留的镜头安装位做了阶梯式下沉结构，

　　最外层的边框比镜头保护镜片高出1.2mm左右，就算相机正面直接朝下平放在粗糙的水泥、岩石表面，镜头镜片也不会直接接触接触面，能最大程度减少镜片刮花的风险，下沉的阶梯结构还能给外接UV镜、偏振镜这类配件预留安装空间，不需要额外加装转接环就能实现配件快装。顶面预留的开孔是麦克风拾音孔位置，开孔做了内凹的沉台设计，沉台边缘做了微小的导流斜面，户外雨天使用的时候，落在顶面的雨水会顺着斜面流到壳体侧面，不会直接灌进拾音孔内部造成收音故障，孔位内部还预留了防水透气膜的安装槽，装配时可以直接贴装透气膜，兼顾收音清晰度和整机防水性能。壳体的内部结构做了纵横交错的加强筋布局，筋位厚度控制在1.2mm，既不会过多占用内部元器件的安装空间，

　　又能提升壳体整体的抗冲击强度，就算从1.5米左右的高度跌落到硬质地面，加强筋也能分散冲击力，避免壳体开裂挤压内部的主板、电池元器件。内部的电池仓、主板固定位都做了定位凸台，装配时不需要额外打胶定位，元器件对准凸台卡入就能完成初步固定，后续打螺丝紧固的时候不会出现元器件偏移的问题，能有效提升装配效率。壳体的前后盖配合面做了一圈0.8mm宽的密封槽，装配时可以嵌入对应尺寸的硅胶密封圈，配合侧面按键位置的二次注塑软胶结构，能实现整机IPX7级别的防水能力，满足浮潜、雨天户外拍摄的使用需求。考虑到运动相机经常需要搭配各类外接配件使用，壳体的底面和两个侧面都预留了标准的快装螺母嵌件位置，嵌件采用铜质滚花螺母，

　　注塑的时候直接预埋在壳体对应的安装柱里，相比后期自攻螺丝拧入的固定方式，反复拆装快装板也不会出现滑牙的问题，连接强度更高，能承受运动过程中产生的高频振动，不会出现相机松动移位的情况。镜头位置的内圈做了消光纹处理，能避免强光环境下光线在壳体内壁反射形成眩光，提升拍摄画面的纯净度，壳体的外表面做了细晒纹处理，不仅握持的时候摩擦力更大不容易手滑，日常使用中产生的细小划痕也不会太明显，能长期保持外观的完整性。整体外形尺寸控制在45mm×45mm×45mm的立方体区间，这个尺寸刚好能单手握持操作，重量控制在30g以内（不含内部元器件），安装在头盔上不会给颈部带来额外的负重感，长时间佩戴拍摄也不会产生明显的不适感。安装边界方面，所有外接安装孔位的中心距都符合运动相机配件的通用标准，能兼容市面上绝大多数的第三方快装支架、防水壳、磁吸配件，不需要单独定制专属配件就能实现全场景使用。
