内啮合行星轮组传动结构三维设计

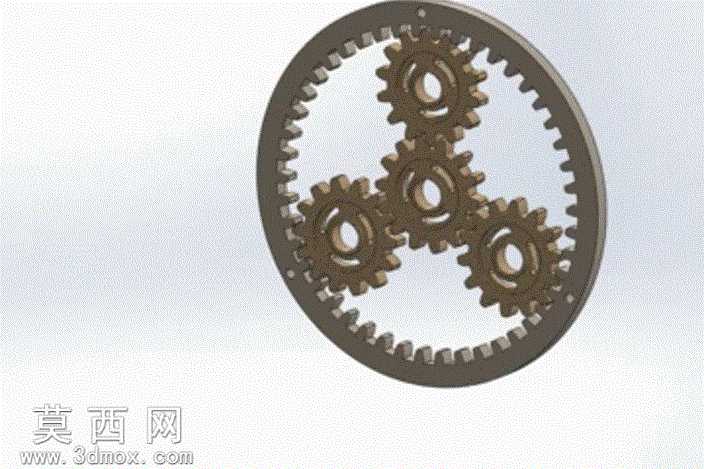

本作品为内啮合行星齿轮传动组的三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循渐开线圆柱齿轮的齿廓生成规范，先通过方程式驱动齿廓渐开线曲线，分别完成内齿圈、四个行星小齿轮的单个齿形绘制，再通过圆周阵列完成整圈轮齿的特征生成，确保每个轮齿的齿距、齿厚、齿顶高、齿根高参数完全匹配，保证轮系啮合时的传动精度。建模阶段对齿轮的安装孔、减重孔、齿顶倒角、齿根过渡圆角都做了精细化处理，避免出现应力集中的尖锐结构，还原真实机加工齿轮的工艺细节。材质配置上，整体轮组赋予金属合金钢材质，调整材质的粗糙度、金属度、反射参数，模拟经过淬硬处理的齿轮金属质感，内齿圈与行星轮采用略有区分的金属色泽，清晰区分不同构件的边界。渲染阶段采用柔和的工作室环境光，搭配定向主光源突出轮齿的啮合细节，通过阴影效果强化结构的立体感，清晰展示四个行星轮均匀分布在内齿圈内部的布局，还原行星轮系的典型排布结构。设计思路上，该行星轮系属于典型的NGW型行星传动结构，四个行星轮同时与内齿圈啮合，可实现大传动比、小体积的动力传递，建模时严格保证各行星轮的中心与内齿圈中心的中心距一致，行星轮的安装位置沿内齿圈圆周均匀分布，确保传动过程中载荷均匀分配在四个行星轮上，降低单个轮齿的承载负荷。模型装配过程中添加了符合机械原理的啮合配合约束，可直观演示轮系的传动运动过程，清晰展示内啮合传动时轮齿的接触状态，可用于机械原理教学演示、传动方案选型参考、行星减速机构的设计参考，完整还原了行星齿轮传动的结构特点与啮合关系，每个构件的尺寸参数都经过校验，符合机械设计手册中行星齿轮传动的设计规范，不存在结构干涉、齿形错位的问题，可直接用于后续的工程图生成、运动仿真、有限元分析等后续设计环节。
