单缸发动机曲轴高精度三维建模作品

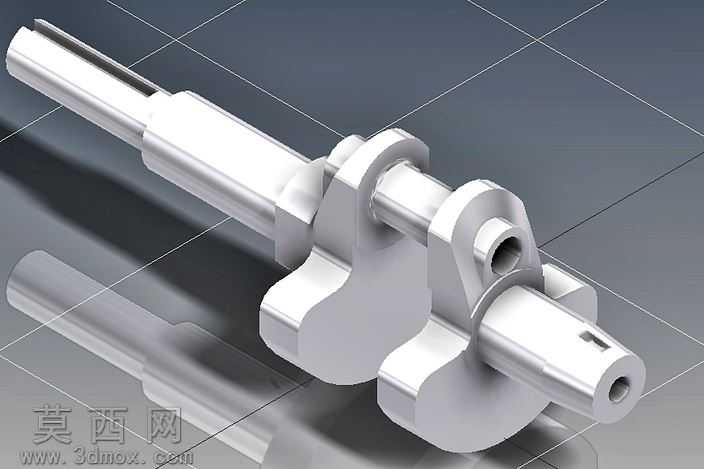

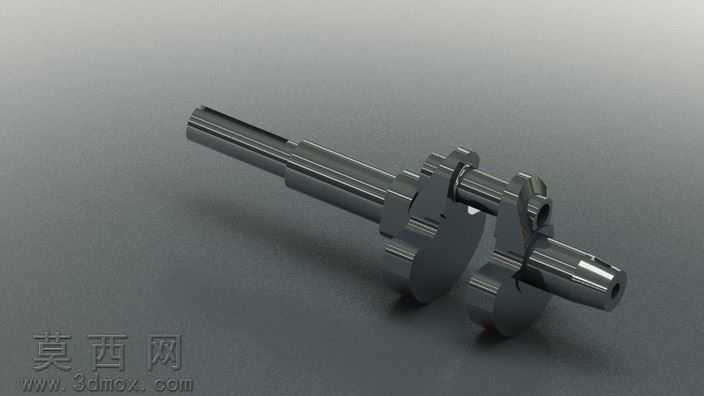

本作品为单缸动力系统配套曲轴的三维建模成果，建模过程严格遵循内燃机曲轴的实际设计规范，以真实曲轴的测绘尺寸为基准完成全参数化构建。建模阶段首先梳理曲轴的核心结构逻辑：曲轴整体分为前端动力输出轴段、双曲柄平衡配重结构、后端动力连接轴段三个核心部分，建模时先绘制各轴段的同轴度基准线，确保所有回转结构的轴线偏差控制在合理公差范围内，再通过旋转凸台命令生成各主轴颈、连杆轴颈的基础回转体，针对轴段上的键槽、定位孔、润滑油道孔等细节结构，采用拉伸切除、旋转切除的方式逐步完成，保证每个细部特征的尺寸比例与实物完全一致。针对曲柄两侧的扇形平衡配重块，建模时通过多段样条曲线拟合配重块的外轮廓，确保配重块的质心位置符合动平衡设计要求，避免后续结构分析中出现不平衡量超标的问题。材质与渲染阶段，为模型赋予高光亮面合金钢材质，调整材质的金属度、粗糙度参数，还原锻钢曲轴经精加工后的金属光泽质感，渲染时采用柔和的侧方打光方案，突出轴颈表面的高光过渡与配重块的棱角结构，同时添加细微的环境反射效果，让整体渲染效果更贴近真实工业产品的展示质感。结构设计上充分考虑曲轴的实际工作场景，各轴段之间的过渡圆角严格按照机械设计标准设置，避免应力集中问题，连杆轴颈与主轴颈的偏心距完全匹配单缸发动机的冲程参数，保证模型可直接用于后续的运动仿真、有限元分析等工作。整个建模过程注重特征的可编辑性，所有尺寸均关联全局参数，后续可根据不同排量、不同冲程的发动机设计需求快速调整偏心距、轴颈直径、配重块质量等核心参数，大幅提升模型的复用性，模型的结构完整性覆盖了曲轴从前端安装、曲柄连杆配合到后端动力输出的全部装配特征，能够满足装配验证、结构教学、产品展示等多场景的使用需求。
