蓝色多节式变径通风弯管结构设计

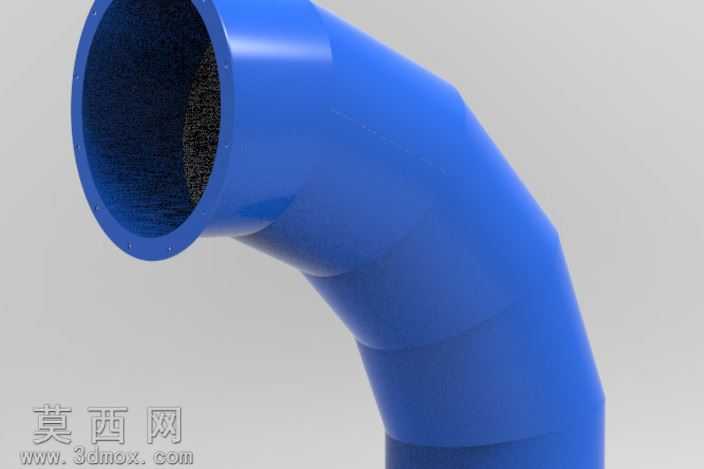

该作品为一款多节拼接式变径弯管，采用三维参数化建模方式完成整体结构搭建，建模过程中首先确定弯管的整体弯曲弧度与两端口径参数，以中心轨迹线为基准逐段生成管节轮廓，通过放样、抽壳等特征操作完成管体基础造型，保证每一段管节的衔接面完全贴合，无错位缝隙。模型渲染阶段选用哑光蓝色工程塑料材质，还原实际工程应用中PVC通风管件的视觉质感，管体内壁做粗糙质感处理，模拟实际管材生产过程中内壁的成型纹理，端口处设置带安装孔的法兰边结构，用于管路对接时的螺栓紧固连接。结构设计上采用多段斜切管节拼接的形式，相比一体成型弯管可灵活调整弯曲角度，适配不同走向的管路布设需求，管体从端口向内逐步做平滑变径处理，可降低气流在弯折处的阻力，减少通风过程中的风噪与压损。设计过程中重点考量了管节衔接处的密封余量，每段管节的拼接端面预留了密封胶圈的安装槽位，可在实际装配时加装密封件提升管路整体气密性，同时对法兰边的安装孔位做等距圆周阵列处理，保证对接安装时的受力均匀，避免长期使用后出现连接松动漏气的问题。整体模型结构完整，细节还原度高，可直接用于通风管路布设的方案演示、管件生产开模前的结构验证，也可作为管路系统教学演示的具象化案例，帮助理解多节弯管的拼接逻辑与变径导流的设计原理。
