达芬奇1.0MK3铝制热床改造结构设计

　　该结构针对桌面级FDM3D打印设备的原有玻璃热床易碎裂、温度均匀性不足、长期使用形变翘边的痛点做适配性改造，核心替换原有玻璃承托平台为金属铝质加热床结构，适配达芬奇1.0MK3机型的原有安装空间，无需对设备主体框架做破坏性改动即可完成换装。从实际打印作业场景来看，原有玻璃热床在频繁的冷热循环、模型铲取外力作用下，容易出现边角崩裂、整体碎裂的问题，不仅增加耗材更换成本，碎裂的玻璃碎屑还可能带来作业安全隐患，同时玻璃材质的热传导效率偏低，平台中心与边角的温差容易导致首层打印附着力不足，出现模型翘边、移位的打印缺陷，改造后的铝制热床依靠金属材质的高热传导率，能让整个打印平面的温度分布更均匀，有效降低平台不同区域的温差，提升首层打印的附着稳定性。

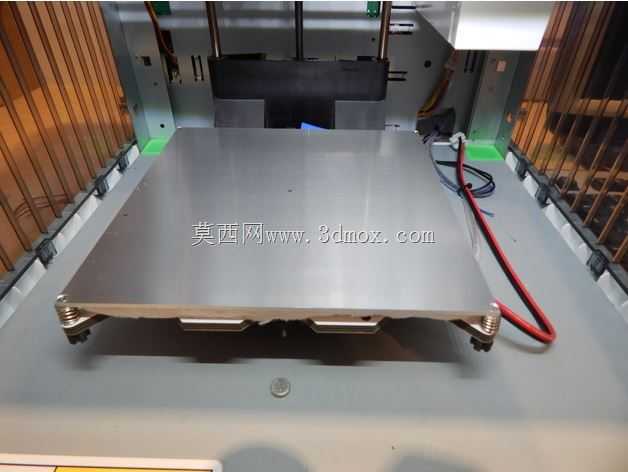

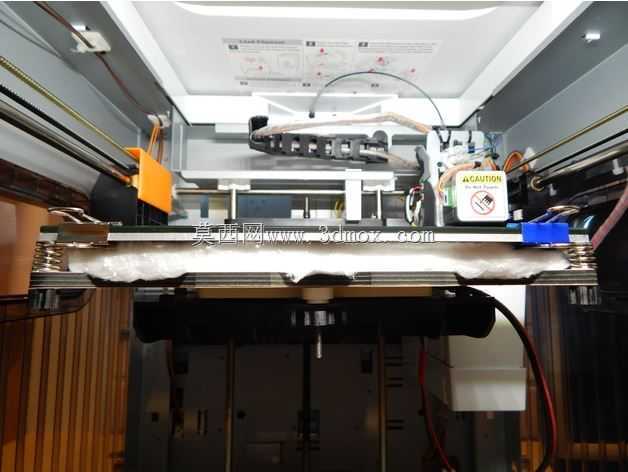

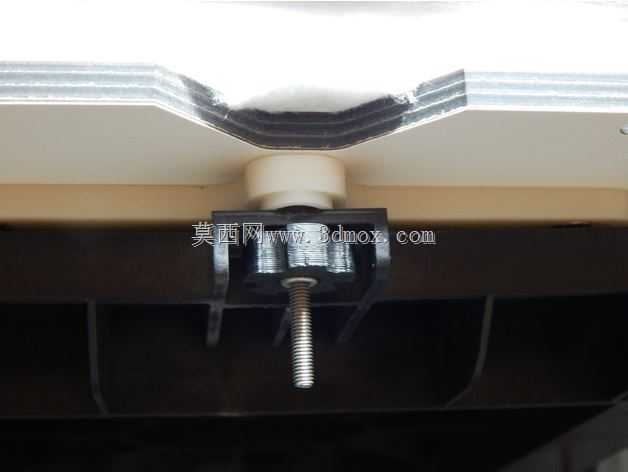

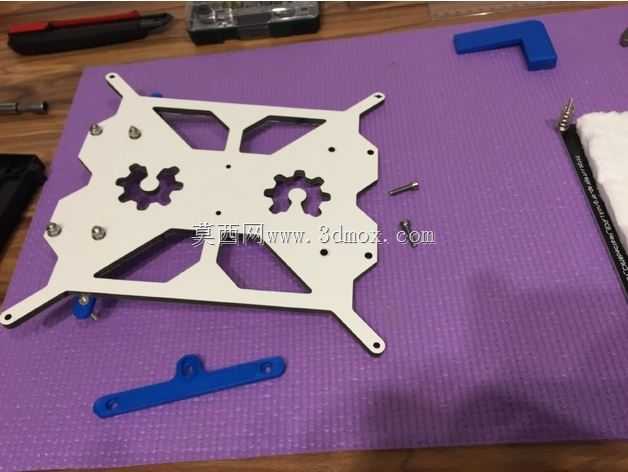

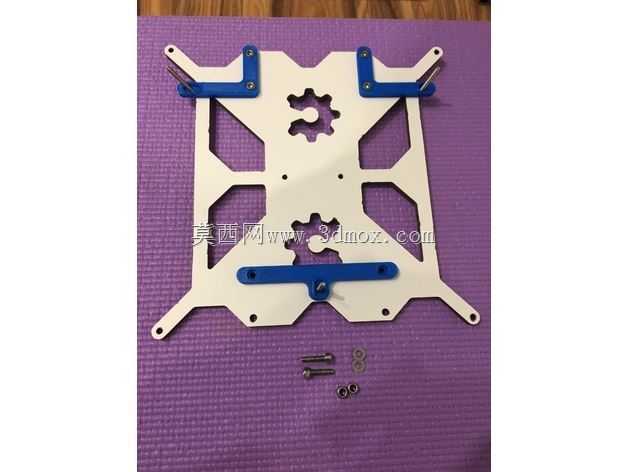

　　结构设计上采用分体式支架固定方案，配套设计前支架、左右后侧支架三个安装支撑件，所有支架的安装孔位完全匹配原有设备的机架安装点位，支架与铝床主体之间采用压缩弹簧做调平缓冲结构，配合调平螺丝实现平台水平度的精细调节，弹簧的选型匹配平台整体重量，保证调平后不会因为打印头移动的震动、平台加热形变出现水平度偏移。铝床主体的外形尺寸设定为215毫米x215毫米，完全覆盖原有设备的最大打印幅面，边缘做倒角处理避免安装调试过程中划伤操作人员，厚度选用3mm的铝质板材，兼顾热传导效率与结构刚性，长期加热冷却循环下不会出现明显形变，平台表面平整度公差控制在0.1mm以内，满足FDM打印对首层平面度的精度要求。

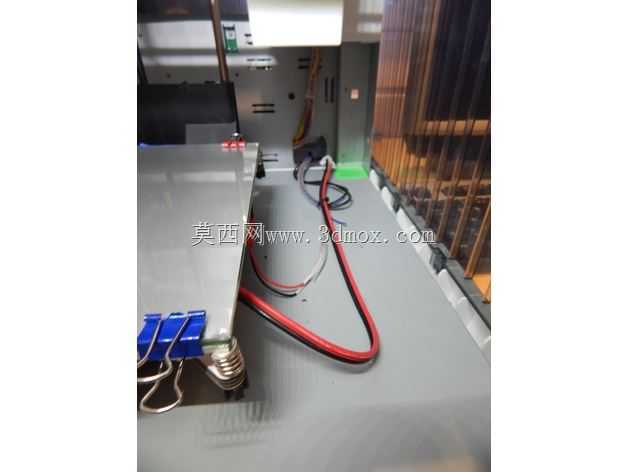

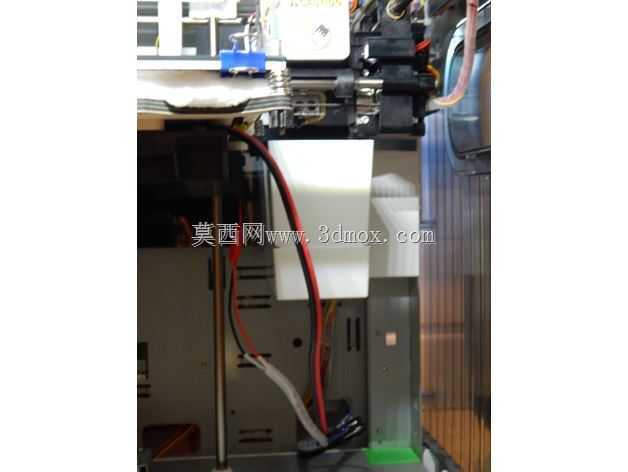

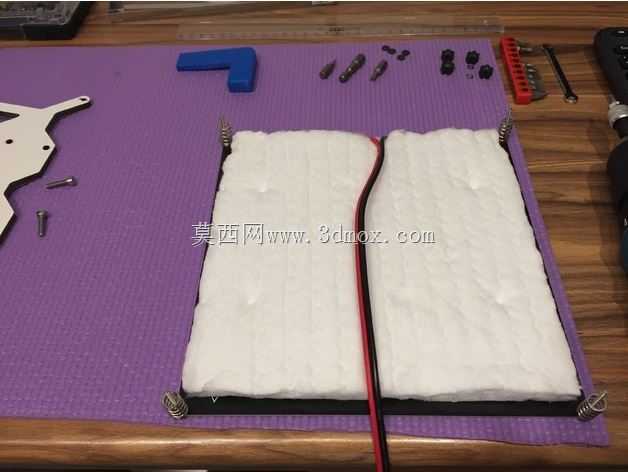

　　加热组件的安装完全兼容原有设备的热敏电阻与加热供电线路，无需额外改装设备的电路控制部分，热敏电阻采用原有库存配件，通过耐高温胶带固定在铝床底部的预设凹槽位置，保证温度检测的准确性，加热膜贴合在铝床底部居中位置，热量通过铝质板材均匀传导到整个打印平面，相比原有玻璃热床，加热到目标打印温度的耗时缩短约30%，同时可支持的最高打印温度提升5-10℃，能够适配ABS等需要更高热床温度的打印耗材。安装边界上，所有固定配件均采用标准M2.5、M3规格的螺丝、螺母与垫圈，改装过程中仅需要内六角扳手、锉刀等常用工具即可完成装配，支架安装时预留了足够的线路走位空间，加热供电线与热敏电阻线从平台后侧的走线槽引出，不会与设备的运动部件产生干涉，平台上下移动的行程与原有玻璃热床完全一致，不会触碰到打印头或者机架其他部件，调平操作逻辑与原有设备保持一致，操作人员无需重新适应操作流程。

　　从实际使用验证来看，改造后的热床在长期连续打印作业中，平台温度稳定性更好，首层打印的成功率明显提升，铝质表面的耐用性远高于玻璃材质，铲取模型时不会因为外力冲击出现碎裂问题，配合可更换的打印表面贴层，能够进一步降低平台的使用维护成本，支架的刚性足够支撑大尺寸模型的打印重量，不会出现平台下沉、倾斜的问题，弹簧缓冲结构能够抵消一部分打印头接触平台时的冲击力，减少喷嘴刮蹭平台的风险。
