MK10型挤出机配套达芬奇1.0冷却块结构

　　在FDM熔融沉积成型3D打印设备的热端系统中，冷却块是衔接加热熔融区与进料散热段的核心功能零件，这款适配MK10型挤出机的冷却结构，专门匹配达芬奇1.0机型的热端安装布局，解决小尺寸桌面级设备热端热量上窜导致的进料段耗材提前软化、堵头断料等常见工况问题。从实际装机场景来看，该冷却块直接固定在MK10挤出机的金属热端上方，外侧预留了标准的风扇安装位与走线卡槽，不需要额外修改原有挤出机的安装支架，就能直接替换原厂同位置零件，适配万豪复印机4S、Swiss MK10 All M2等采用同款金属热端的桌面级3D打印设备。

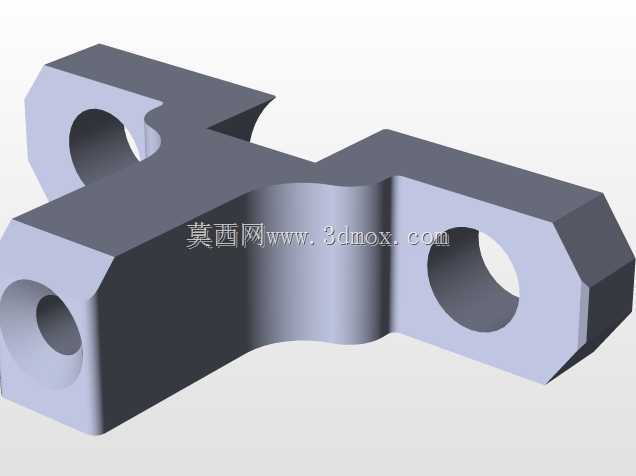

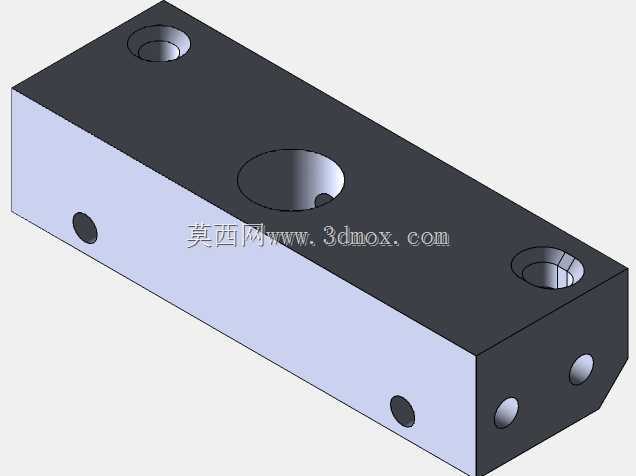

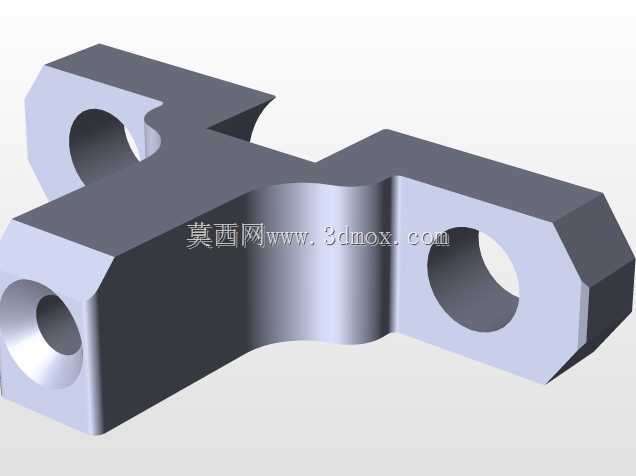

　　结构设计上，这款冷却块采用铝坯数控铣削加工成型，整体为方正的带安装耳块体结构，四个角位预留了M3规格的沉头安装孔，孔位间距完全匹配MK10挤出机热端的固定孔距，安装时不需要额外扩孔或调整位置，直接通过螺丝就能锁紧在热端散热段与进料喉管的衔接位置。块体内部设计了与喉管过盈配合的贯穿孔，孔壁加工精度控制在0.02mm公差范围内，保证喉管插入后与冷却块充分接触，最大化热传导效率，将喉管处的多余热量快速导出，避免进料段的ABS、PLA等耗材在未到达加热块前就受热软化，造成进料阻力增大甚至堵头的故障。

　　实际使用过程中，该冷却块的侧面预留了热敏电阻与加热棒的走线卡槽，线材可以直接嵌入卡槽内固定，不会和挤出机的运动部件产生干涉，块体外侧的平面区域可以直接粘贴4010规格的轴流风扇，风扇吹出的气流直接覆盖冷却块的整个外表面，配合铝材质本身的高导热系数，能将喉管段的温度稳定控制在耗材玻璃化转变温度以下，保证耗材在进料段保持刚性状态，稳定输送到加热熔融区。和常见的一体式挤出机散热结构不同，这款冷却块采用分体式设计，单独承担热端的热量隔断功能，不需要和挤出机的其他结构做集成设计，维护更换时只需要拆卸四颗固定螺丝就能完成替换，不需要拆解整个挤出机的进料齿轮、压紧机构等部件，大幅降低了设备维护的时间成本。

　　从安装边界尺寸来看，该冷却块整体长宽尺寸控制在35mm28mm范围内，厚度为12mm，安装后突出热端主体的高度不超过8mm，不会和打印平台、X轴运动导轨产生运动干涉，适配200mm200mm成型尺寸及以上的桌面级FDM设备安装空间要求。块体的边角位置都做了R1.5的倒角处理，没有尖锐的加工毛刺，安装过程中不会划伤操作人员的手部，也不会刮蹭到设备内部的线材。针对MK10挤出机常见的金属热端散热不足问题，这款冷却块的接触平面做了精铣加工，平面度控制在0.01mm以内，安装时只需要涂抹薄薄一层导热硅脂，就能保证和热端、喉管的充分接触，避免因为接触间隙导致的散热效率下降问题。

　　在实际打印工况测试中，搭配这款冷却块的MK10挤出机，连续24小时打印ABS耗材时，喉管进料段的温度可以稳定保持在40摄氏度以下，没有出现过耗材提前软化导致的堵头、进料打滑问题，打印层厚0.2mm、填充率100%的测试件时，出料均匀稳定，没有出现因为温度波动导致的出料粗细不均、层间结合力不足的问题。冷却块本身的铝材质经过阳极氧化处理，表面硬度较高，长期在设备内部的高温环境下工作不会出现氧化锈蚀的问题，使用寿命远高于普通塑料材质的散热结构。同时该结构预留了灯丝导轨的安装位置，可以直接配套MK10机型的灯丝导向结构使用，保证耗材从进料齿轮进入喉管的路径保持直线，减少耗材进料过程中的阻力，避免因为进料角度偏移导致的耗材弯折、断料问题。
