9位德标PDU配电装置端盖结构

　　在标准19英寸服务器机柜、工业控制柜的配电部署场景中，9位德标PDU（电源分配单元）是机房、工控机柜内为多台设备提供市电接入的核心配电部件，常规量产的同规格PDU出厂时多为满配插孔的结构，在实际项目布线中，常出现部分插孔预留暂不使用、或是需要在PDU端部加装信号采集模块、过载保护模块的需求，此时裸露的插孔端部既存在异物掉入引发短路的安全隐患，也不符合机柜内部布线的整洁防护要求，这类定制化端盖的需求在非标机柜配电改造项目中十分常见。

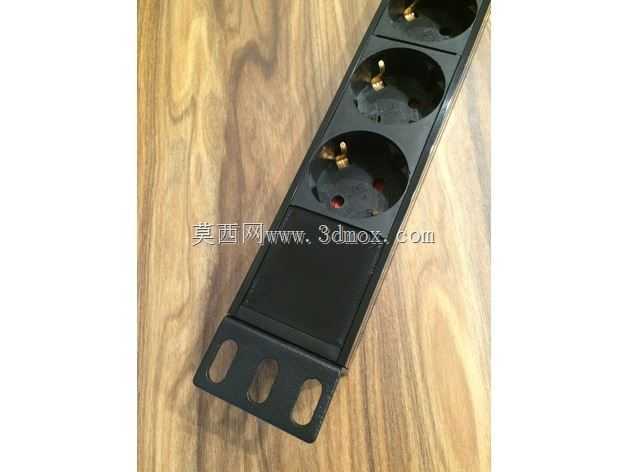

　　这款端盖的设计完全匹配对应规格9位德标PDU的端部安装边界，首先从安装适配性来看，端盖主体的卡接结构完全贴合PDU型材的卡槽尺寸，不需要对原有PDU的外壳进行打孔、切削等二次加工，直接沿PDU端部的型材滑槽推入即可完成固定，安装后与PDU外壳表面齐平，不会突出型材表面占用机柜内部的布线空间，适配19英寸标准机柜内0U垂直安装、1U水平安装的同规格德标PDU产品，端盖下部的安装挂耳结构与PDU原有挂耳的孔位完全对齐，两个长圆形安装孔的孔距、孔径与原厂挂耳保持一致，在端盖安装完成后，不影响PDU整体通过挂耳固定在机柜的立柱安装位上，不会因为加装端盖改变PDU的原有安装方式。

　　从功能特性来看，这款端盖采用与PDU外壳一致的阻燃绝缘材质设计，安装后可完全覆盖PDU端部的空置区域，将内部的导电铜排、接线端子与机柜内部的走线空间完全隔离，避免布线过程中掉落的金属线芯、螺丝等异物触碰带电部件引发短路故障，同时端盖表面做了与PDU外壳一致的哑光磨砂处理，与原有PDU的外观质感保持统一，不会出现加装配件后外观突兀的问题，在需要加装辅助模块的场景中，端盖的平面区域可根据实际需求开孔，安装电源指示灯、过载保护开关、远程监控信号接口等扩展部件，不需要重新定制整个PDU外壳，大幅降低非标配电改造的成本。

　　设计过程中首先对原有PDU的端部结构进行了完整的尺寸测绘，包括型材卡槽的内宽、壁厚、卡接凸筋的尺寸与位置，原有端盖的配合公差，挂耳的安装孔中心距、孔位到PDU主体的距离等关键尺寸，建模过程中对卡接结构做了0.2mm的间隙公差设计，保证端盖推入时顺畅不卡滞，同时不会因为间隙过大出现松动脱落的问题，挂耳部分的厚度与原厂挂耳保持一致，避免安装时因为厚度差导致固定螺丝锁紧后PDU出现倾斜的问题，端盖的边缘全部做了R0.5的圆角处理，避免安装维护时锋利的边缘划伤施工人员的手部，也不会在布线过程中割破线缆的绝缘层。

　　在实际机房改造场景中，这类端盖的应用可以解决很多量产PDU无法覆盖的定制需求，比如部分项目只需要使用6位德标插孔，剩余3位位置不需要预装插孔，就可以用这款端盖覆盖空置的区域，既满足安全防护要求，也不需要采购特殊定制长度的PDU产品，大幅缩短项目的物料采购周期，在工业控制柜的配电部署中，部分场景需要在PDU端部加装电流采集模块来实现能耗监控，这款端盖的平面区域可以根据模块的安装尺寸灵活开孔，不需要破坏PDU的原有型材结构，保证PDU整体的结构强度不受影响，同时端盖的材质耐温范围与PDU外壳保持一致，在PDU满负载运行的温升条件下，不会出现变形、脆化的问题，长期使用的可靠性与原厂配件保持一致。

　　从安装边界来看，这款端盖安装后不会超出PDU原有外形的最大轮廓尺寸，水平安装时不会占用1U安装位内的额外空间，垂直安装时不会突出PDU表面影响机柜侧板的安装，适配市面上绝大多数同结构的9位德标机架式PDU产品，不需要针对不同品牌的同结构PDU重新调整尺寸，通用性较强，在结构设计上对卡接位置做了加强筋处理，避免多次拆装后卡接结构出现断裂的问题，挂耳部分的受力位置做了加厚处理，在PDU整体重量较大、满插插头的情况下，挂耳不会因为受力出现变形，保证PDU安装固定的可靠性。
