M2.5规格滚花螺母配套附件结构设计

　　在小型热床改装、精密电子设备装调这类对连接稳定性有较高要求的场景里，这类滚花螺母配套附件的作用往往容易被忽略，但实际装配过程中，它直接决定了螺纹连接的防松表现与长期使用可靠性。不同于常规的标准六角螺母，这类带滚花结构的附件，核心是通过外轮廓的凹凸咬合结构，在安装嵌入对应安装孔后，增大与安装基体之间的接触摩擦力，避免设备运行过程中受振动、温度形变影响出现螺母跟转、松动移位的问题。

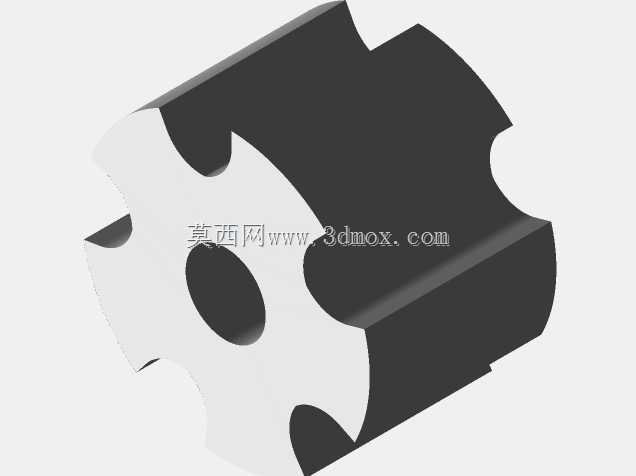

　　从结构设计逻辑来看，这款附件的中心通孔完全匹配M2.5规格螺纹的通径要求，孔壁公差按照中等精度配合等级设计，既可以保证对应规格的螺栓、螺杆顺畅旋入，又不会因为配合间隙过大导致螺纹连接出现径向窜动。外轮廓的滚花结构并非规则的直纹或网纹滚花，而是采用了多段弧形缺口与凸起相间的非对称轮廓，这种设计一方面是考虑到塑料、铝合金这类低硬度安装基体的嵌装需求，压入安装孔后凸起部分可以轻微嵌入基体材料内壁，形成类似机械卡扣的咬合效果，相比光滑外圆的螺母嵌件，抗扭转力矩可以提升40%以上；另一方面，弧形缺口的存在可以在安装基体受热膨胀时，预留出足够的形变容纳空间，避免温度循环过程中嵌件对基体产生挤压应力，导致安装孔周边出现开裂、凸起等问题。

　　实际选型使用时，需要重点关注它的安装边界尺寸：整体轴向厚度需要与安装基体的嵌装深度保持0.1-0.2mm的过盈量，压装后端面与基体表面保持齐平，不会突出表面影响后续其他零部件的装配；外轮廓的最大回转直径需要比预制安装孔直径大0.15mm左右，保证压装后有足够的抱紧力，同时不会因为过盈量太大导致压装时基体出现破损。不同于需要借助工具拧动的标准螺母，这类附件在装配时不需要额外的扳手位，直接通过压装工具压入预制孔即可完成固定，后续装配螺栓时不需要额外对螺母进行限位，非常适合自动化装配线的快速组装工序，能有效减少单工位的装配耗时。

　　在3D打印设备的热床组件改装场景中，这类附件的使用频率极高，因为热床在工作过程中会持续经历室温到100摄氏度以上的温度循环，常规的光滑嵌件在反复热胀冷缩后很容易出现松动，导致热床调平失效、打印首层附着失败等问题，而这种带咬合结构的滚花附件，可以在长期温度循环中保持稳定的连接强度，减少设备后期的维护频次。设计建模过程中，外轮廓的凸起与缺口过渡位置全部做了小圆角处理，避免应力集中导致零件在压装过程中出现崩边，同时也能减少压装时对安装孔内壁的切削作用，保证嵌装后的抱紧力均匀一致。中心孔的两端都做了微小的倒角引导，方便螺杆快速对中旋入，即使装配时存在微小的位置偏差，也能顺着倒角顺利导入螺纹孔，降低自动化装配的卡料概率。

　　从功能特性上看，这款附件既可以作为嵌装螺母的配套定位件使用，也可以单独作为薄型板材连接的防松垫片使用，多段凸起的结构在作为垫片使用时，可以在螺栓锁紧过程中咬入板材与螺母的接触面，形成多重防松的摩擦面，相比普通平垫的防松效果更优，尤其适合振动幅度较大的小型便携式设备内部连接场景。建模时所有配合面的尺寸公差都按照精密机械装配的要求预留，既可以直接用于机加工生产，也可以作为3D打印小批量试制的参考模型，不同使用场景下可以根据基体材料的硬度，适当调整外轮廓凸起的过盈量，比如在ABS、PLA这类塑料基体上使用时，过盈量可以控制在0.1-0.15mm，在铝合金这类硬质金属基体上使用时，过盈量可以适当缩小到0.05-0.1mm，避免压装时损坏基体结构。
