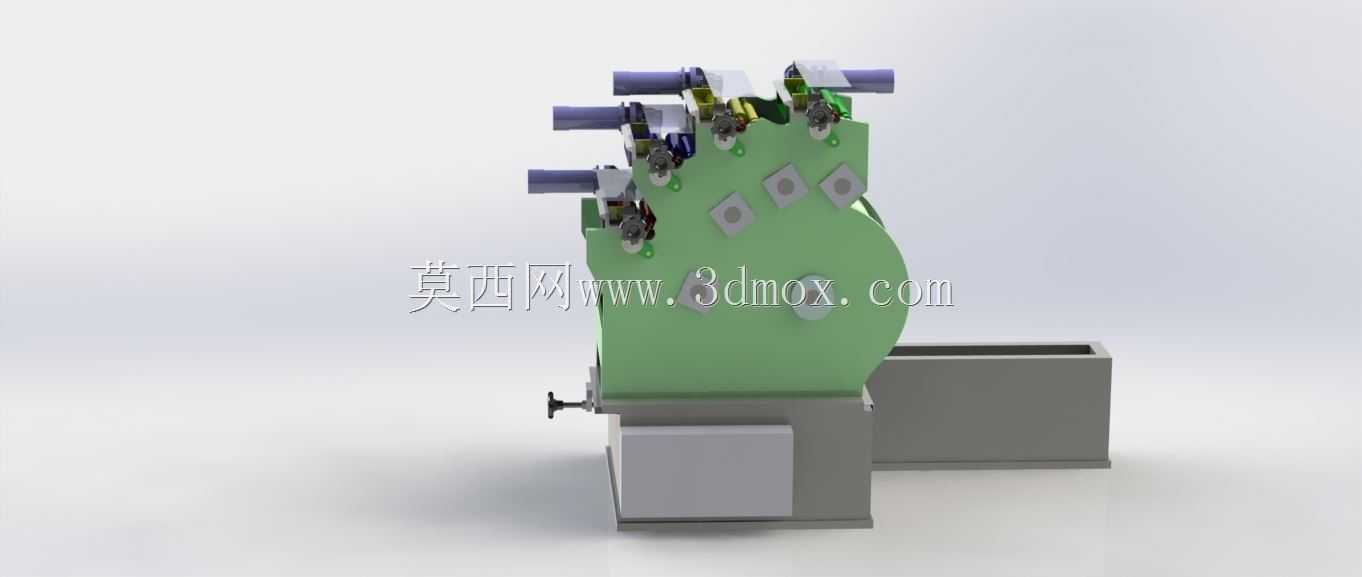

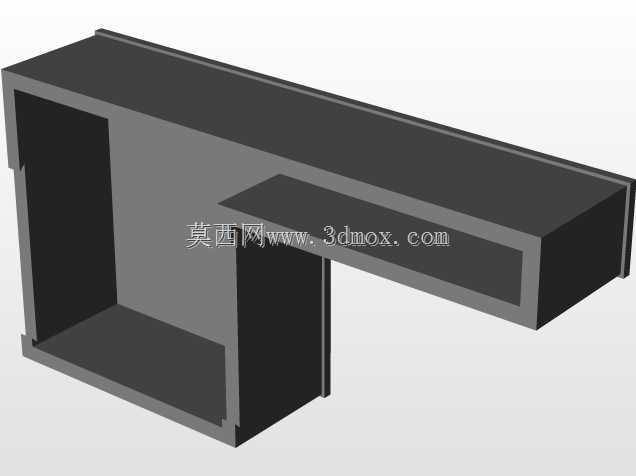

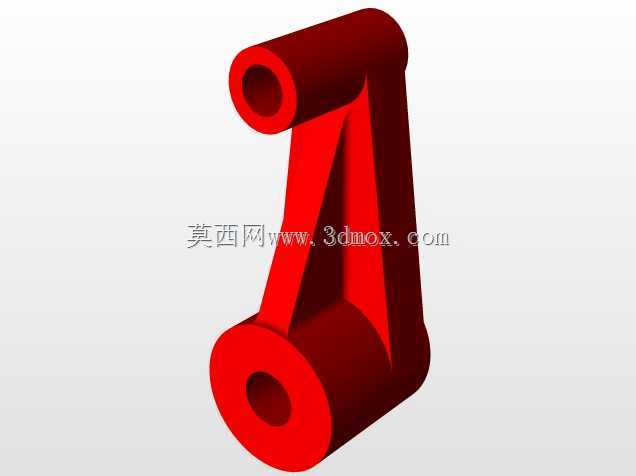

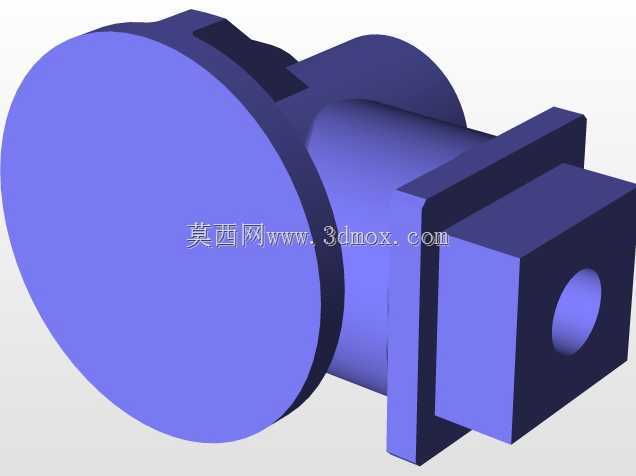

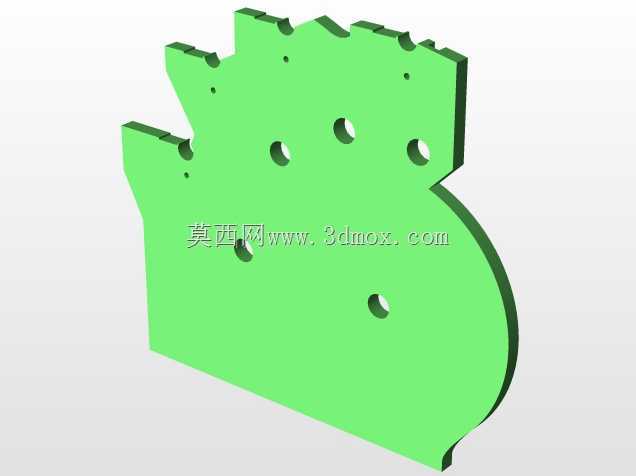

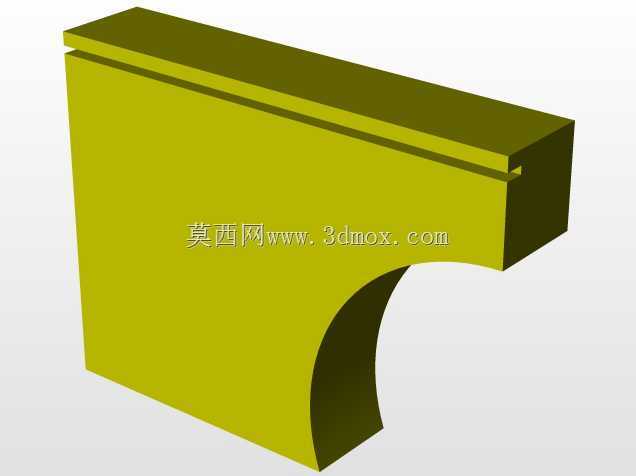

立式堆叠四色数码管打印设备结构

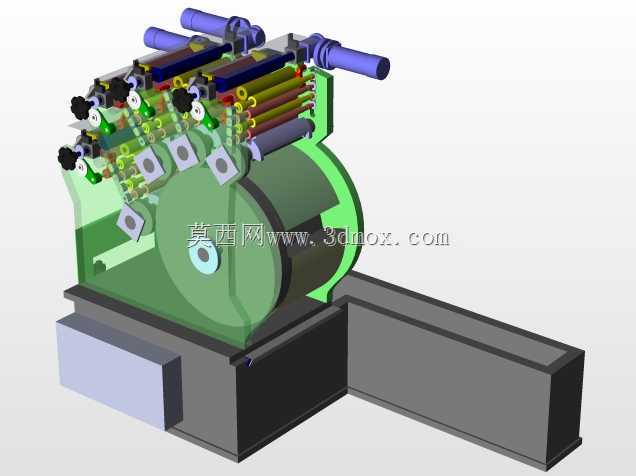

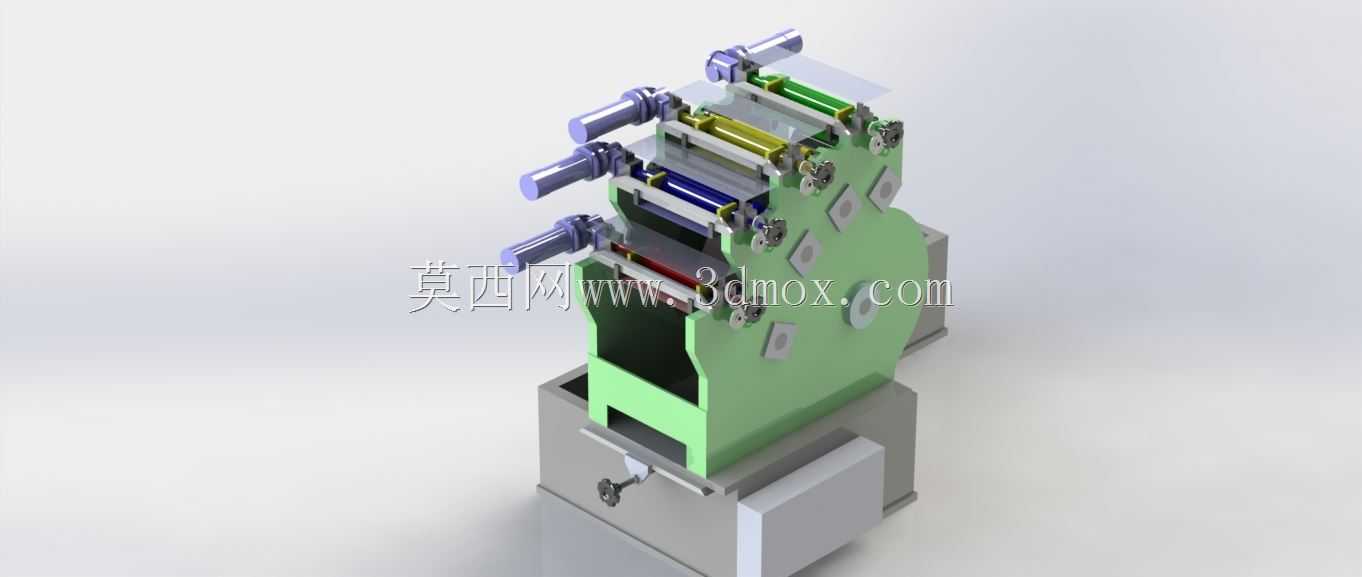

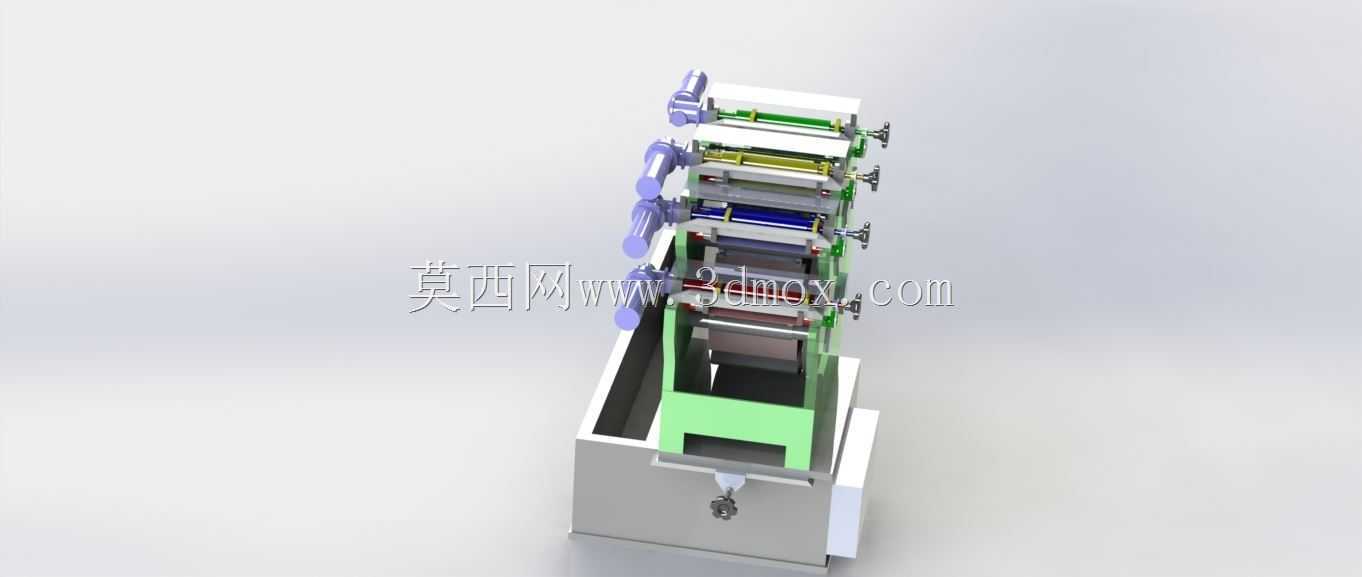

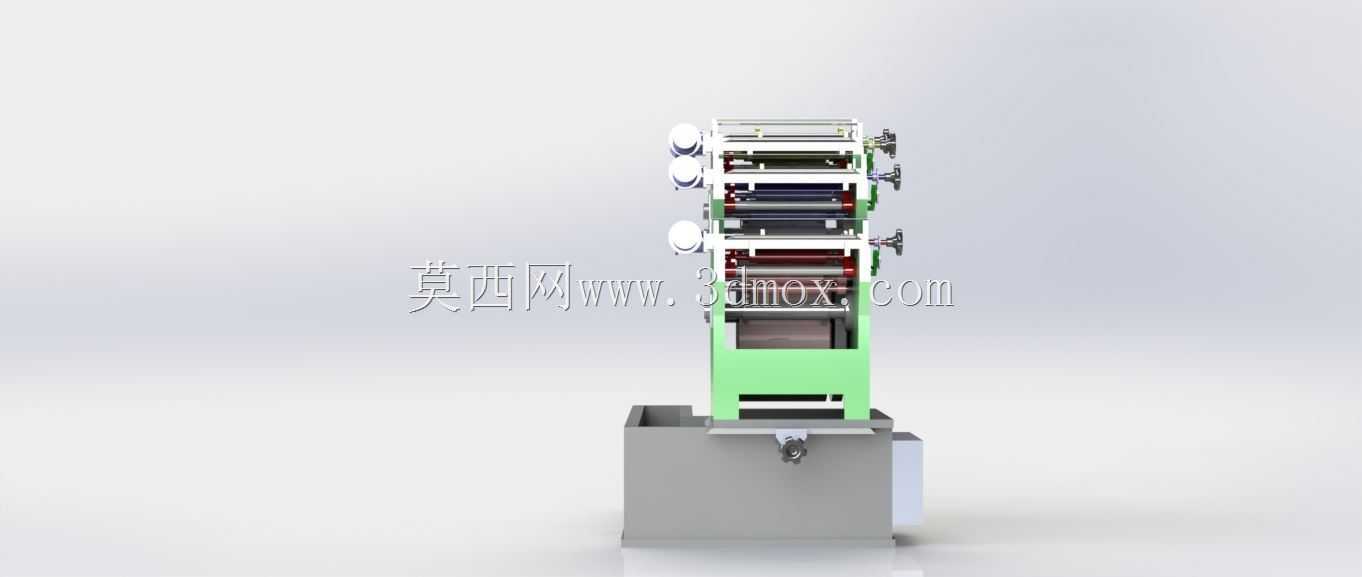

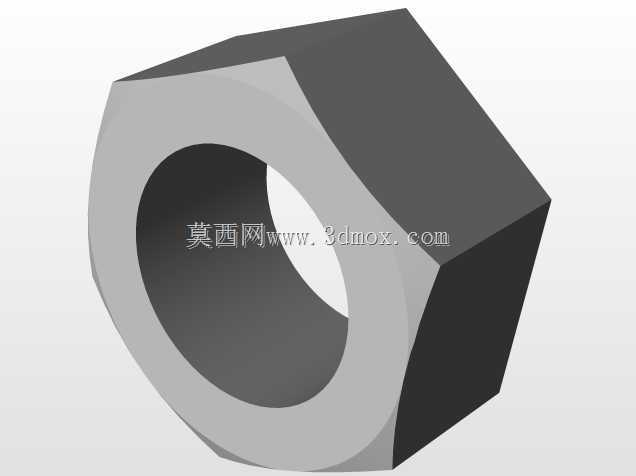

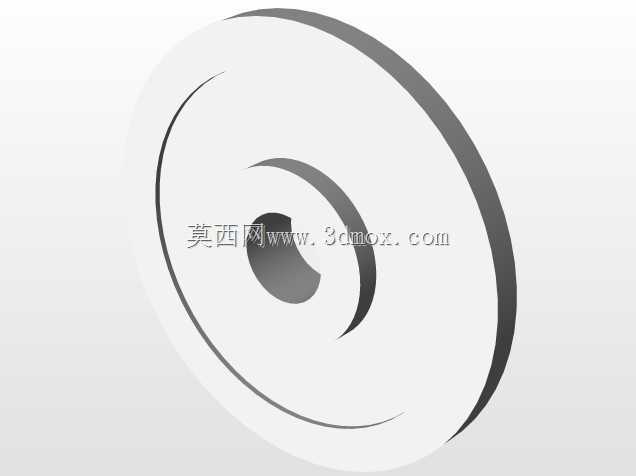

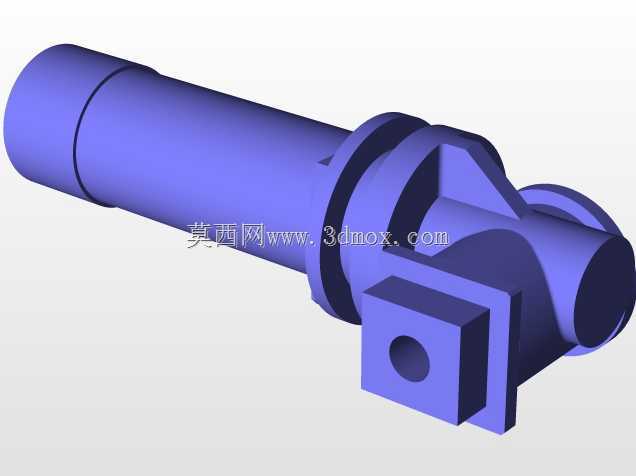

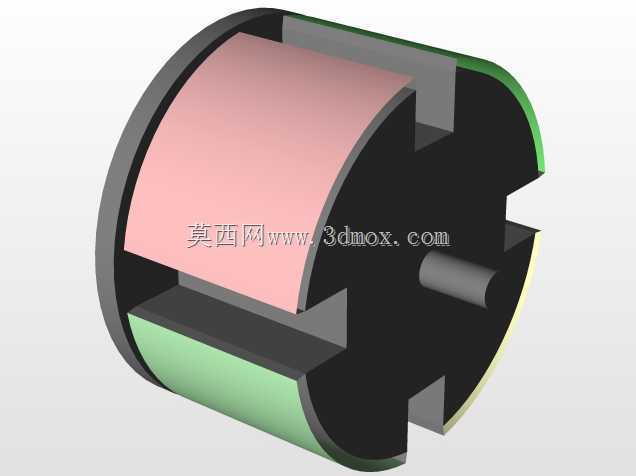

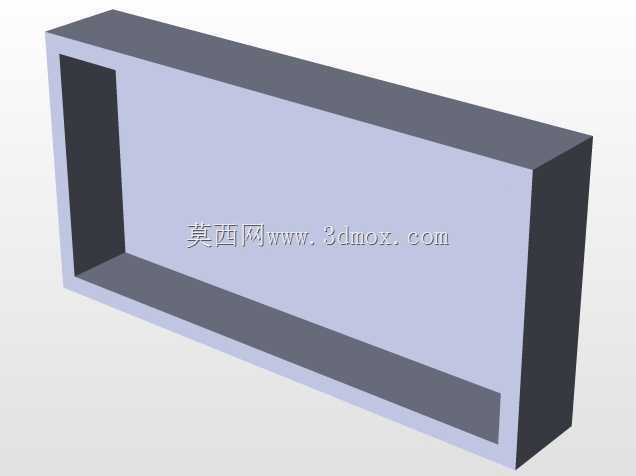

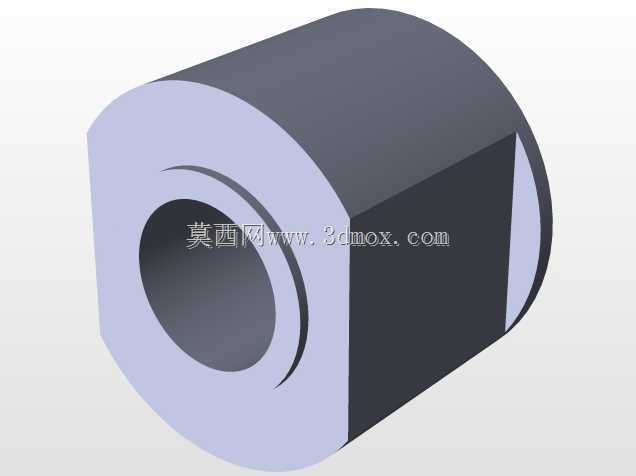

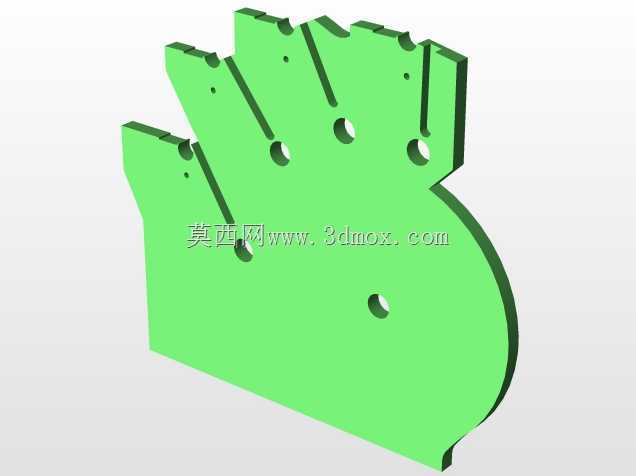

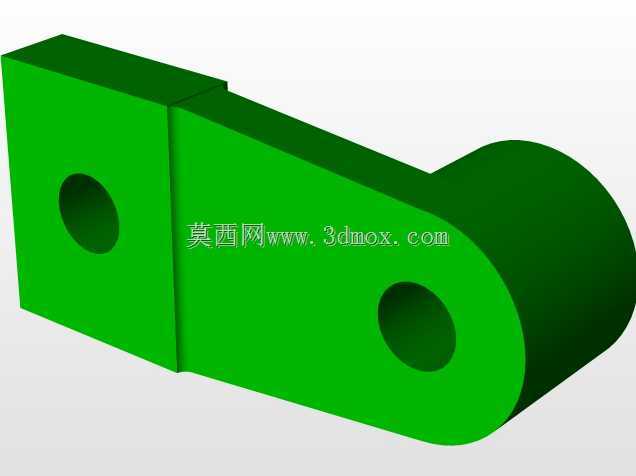

　　这套四色管打印结构的设计初衷，是解决小规格管状工件表面多色套印的精度偏差问题，目前在电子元器件标识、小型工业管件色标加工场景中已经有比较成熟的应用落地。不同于传统平面印刷设备的水平走料布局，这套结构采用立式垂直堆叠的色组排布方式，四个独立的印刷单元沿竖直方向依次排列，工件从设备下部的进料工位进入后，沿垂直导向通道依次经过四个色组完成对应颜色的转印，最后从下部出料端完成收集，这种排布方式最大的优势是大幅压缩了设备的水平占地面积，对于车间面宽有限的小型加工点位十分友好。从结构设计逻辑来看，每个色组都配置了独立的压印辊、供墨组件和位置微调机构，相邻色组之间预留了12mm的调节间隙，既可以满足不同管径工件的走料空间需求，

　　也能让调试人员在套色校准的时候单独调整单个色组的横向、纵向偏移量，不需要拆解相邻组件，大幅降低了日常换型调试的时间成本。设备下部的基座集成了走料驱动和墨路回收结构，驱动辊采用包胶材质，表面邵氏硬度控制在65度左右，既能保证对管状工件的足够摩擦力，避免走料过程中出现打滑错位，也不会因为硬度过高压伤薄壁管件的表面。走料通道的导向件采用聚四氟乙烯材质加工，摩擦系数低，长期运行也不会在管件表面留下划痕。考虑到多色印刷过程中容易出现的油墨串色问题，每个色组的出墨位置都配置了独立的挡墨板，挡墨板与印刷辊的间隙可以通过侧面的锁紧螺钉微调，最小调节精度达到0.1mm，能够适配不同粘度的印刷油墨，避免多余油墨滴落污染已经完成印刷的工件表面。

　　设备的安装边界需要注意，整机竖直高度控制在1200mm以内，底座的安装孔位采用4-M10的螺栓固定，安装时需要预留上部300mm的操作空间，方便日常更换墨管、清理印刷辊的维护操作，侧面则需要预留200mm的空间用于色组位置的调节操作，不需要额外搭建外部操作平台。在实际选型适配的时候，这套结构可以适配外径3mm到15mm的管状工件，单通道走料速度最高可以达到每分钟60件，四个色组的套印精度可以控制在0.2mm以内，能够满足大多数工业级管件标识的印刷精度要求。不同于轮转式多色印刷设备的复杂传动结构，这套结构的每个色组都采用独立的伺服驱动控制，走料速度和单个色组的印刷转速可以单独匹配，当印刷不同材质的管件时，

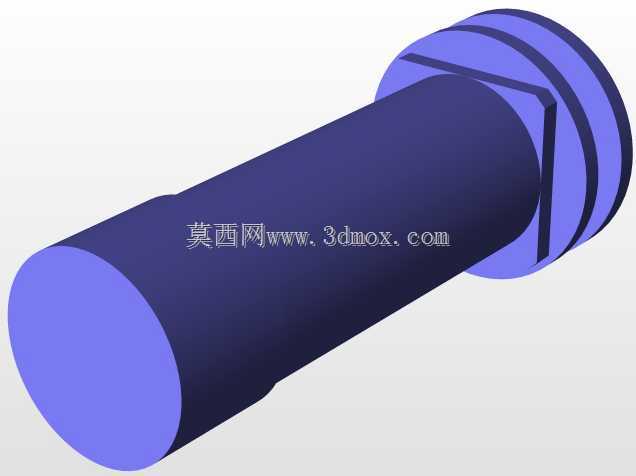

　　可以通过调整对应色组的转速比来优化印刷着墨效果，比如印刷表面光滑的PVC管件时，可以适当降低印刷辊的转速，增加油墨与管壁的接触时间，提升着墨的牢固度；印刷表面粗糙的尼龙管件时，可以适当提高印刷辊转速，避免油墨堆积出现晕染问题。设备的整体框架采用铝合金型材拼接搭建，整体重量控制在85kg左右，不需要做特殊的地面承重处理，普通的车间工作台就可以满足安装承重要求，框架侧面预留了传感器安装位，可以根据实际生产需求加装工件到位检测、缺墨报警等辅助组件，拓展成全自动的印刷生产线单元。在结构细节处理上，每个色组的印刷辊都采用快拆式设计，松开侧面的锁紧手柄就可以直接抽出辊轴更换不同网纹的印刷辊，不需要拆解整个色组的传动结构，换型时间可以控制在10分钟以内，对于多规格小批量的印刷加工场景适配性很强。墨路系统采用密闭式供墨结构，油墨桶放置在基座的侧舱内，通过蠕动泵定量输送到每个色组的出墨位置，供墨速度可以根据印刷速度实时调整，既可以避免油墨长时间暴露在空气中出现干结问题，也能减少油墨的挥发浪费，改善车间的操作环境。
