回转窑辊道支承系统结构组件设计

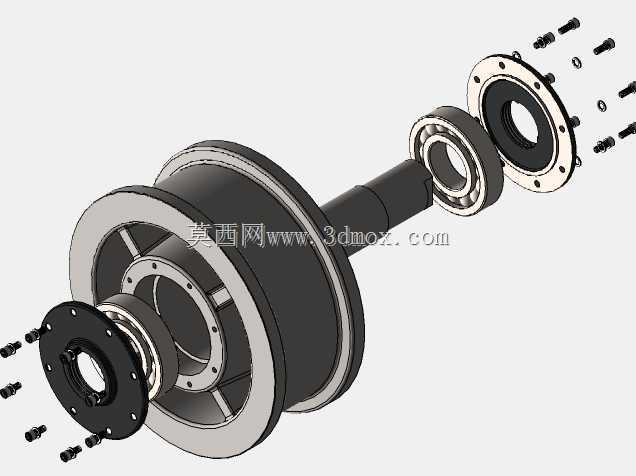

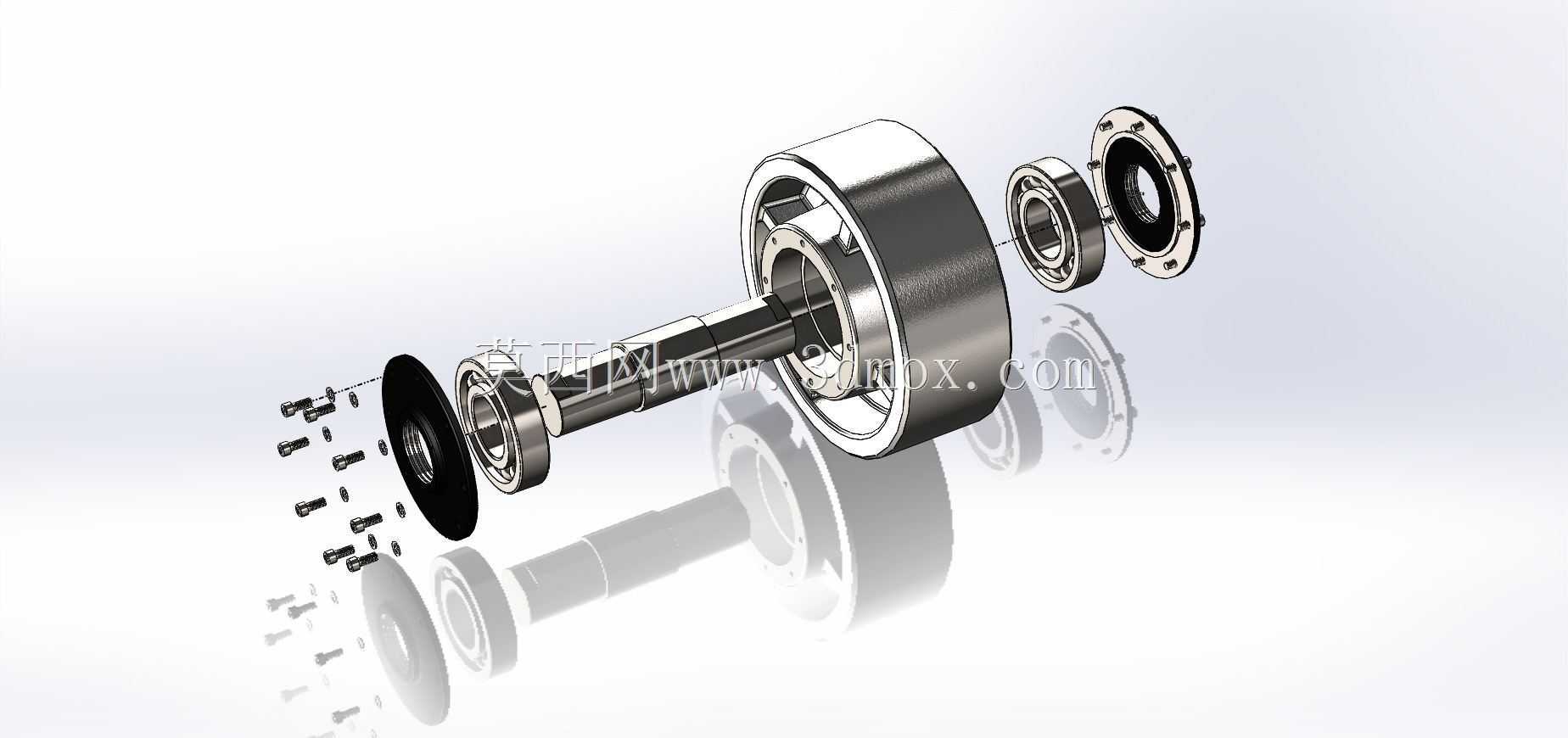

　　在建材煅烧、有色冶金焙烧、固废处置等连续化热工生产场景中，回转窑作为长周期运行的核心热工设备，其支承辊道系统的可靠性直接决定整条生产线的连续作业率，一旦支承部件出现异常磨损、轴系偏移，轻则导致窑体窜动、耐火材料脱落，重则引发非计划停窑造成巨额生产损失。这套辊道系统的结构设计，完全围绕重载、低速、多粉尘、高温辐射的实际工况展开，没有冗余的装饰性结构，每一个部件的尺寸、配合关系都对应现场安装与运维的实际需求。从拆解的结构来看，核心承载的托轮采用整体铸钢基体加工，轮面预留了合理的硬度梯度处理层厚度，安装时与窑体滚圈的接触宽度严格匹配滚圈的轴向窜动量，避免长期运行后出现局部点蚀、台阶状磨损；托轮与主轴的配合采用过盈加平键的双重定位方式，

　　过盈量的选取充分考虑了窑体辐射热传导带来的轴系温升膨胀量，既保证常温装配后不出现跑套问题，也避免高温下配合面应力过大导致的内孔开裂。轴系的支承采用双列调心滚子轴承配置，能够自适应窑体运行中产生的微小挠度变形，避免轴承出现偏载失效；轴承两侧的密封结构采用组合式迷宫密封加接触式密封圈的双重设计，迷宫槽的走向特意设置了向下的排尘通道，现场运行时即使有窑头溢出的粉尘、托轮冷却飞溅的水滴，也能顺着密封间隙的导流槽排出，不会侵入轴承润滑腔；端盖与轴承座的结合面预留了密封胶涂覆槽，连接螺栓的孔位采用跨中均布设计，安装时不需要额外对位标记，现场更换密封件时可以快速拆装，不需要动用大型吊装设备移位。整套组件的安装边界充分考虑了现场基础的施工公差，

　　轴承座的底面预留了调整垫片的安装空间，轴向、径向的调整余量能够覆盖基础沉降、托轮磨损后的补偿需求，不需要对基础进行二次剔凿就能完成找正；轴端的连接结构预留了通用的拉马拆卸螺孔，运维时不需要焊接临时吊耳就能完成托轮、轴承的拆卸作业，大幅缩短现场检修的停机时间。设计过程中特意对所有紧固件的规格进行了统一，同一部位的连接螺栓采用同一强度等级、同一尺寸规格，现场运维时不需要准备多套拆装工具，也避免了错装螺栓导致的连接失效；润滑通道的设计采用直通式注油孔，注油嘴的位置统一设置在轴承座外侧便于操作的高度，运行中加注润滑脂时不需要搭建临时操作平台，日常巡检时就能完成润滑维护。从结构受力的角度来看，托轮的轮辐采用等强度圆弧过渡设计，

　　既减轻了组件的整体自重，也避免了直角过渡处的应力集中，在承受窑体数百吨的交变载荷时，应力分布均匀，不会出现根部疲劳裂纹；主轴的轴肩过渡处全部采用圆角滚压处理，圆角半径的选取严格对应轴径的比例关系，降低长期交变载荷下的应力集中系数，提升轴系的疲劳寿命。整套结构没有采用特殊的非标定制材料，所有零部件的材质都选用工业场景中通用的牌号，备件采购不需要特殊定制渠道，能够有效降低全生命周期的运维成本；各部件的加工精度要求也匹配常规机械加工厂的设备能力，不需要超高精度的专用加工设备就能完成制造，适合不同规模的设备厂家进行批量生产，也方便使用单位自行测绘加工备件。
