多喇叭口电动警报器结构设计

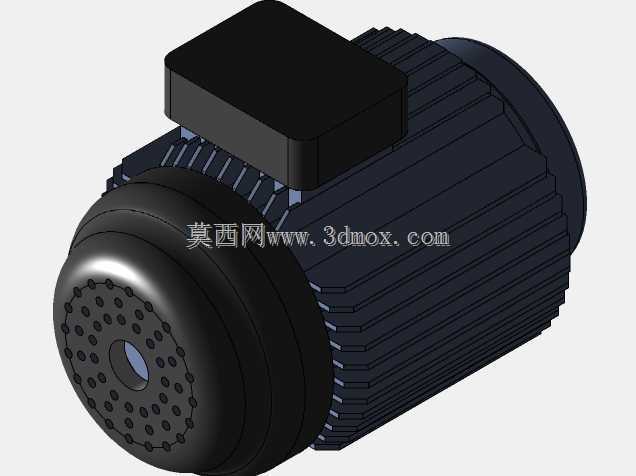

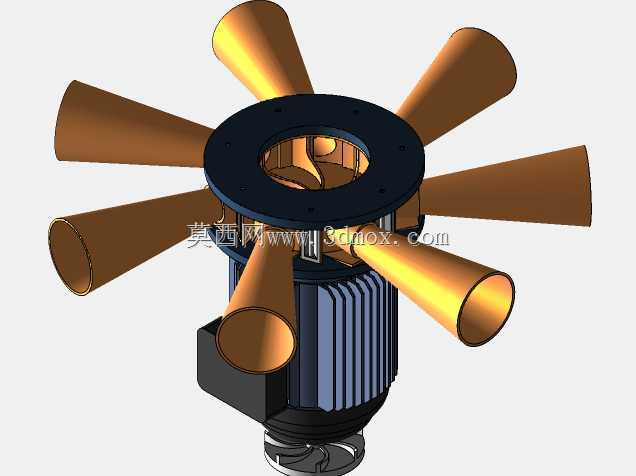

　　这款多喇叭口电动警报装置，核心应用场景覆盖厂区周界预警、灾害应急告警、重点区域驱离、大型作业现场声光警示前置发声单元等场景，区别于普通压电式蜂鸣器或小型电喇叭，该装置依靠电机驱动叶轮切割气流产生高分贝声波，无需额外功放电路即可实现大覆盖范围的声压传播。从结构设计逻辑来看，装置下部为驱动电机段，采用带散热筋的一体式机壳结构，散热筋沿电机轴向均匀排布，既可以提升电机长时间连续运行的散热效率，也能增强机壳自身的结构刚度，减少电机高速运转带来的壳体共振，降低异常噪音损耗。电机端侧预留的接线盒采用下沉式安装结构，接线口朝向侧下方，可避免户外安装时雨水顺线缆流入接线腔造成短路隐患，接线盒与电机壳体之间设置密封槽，

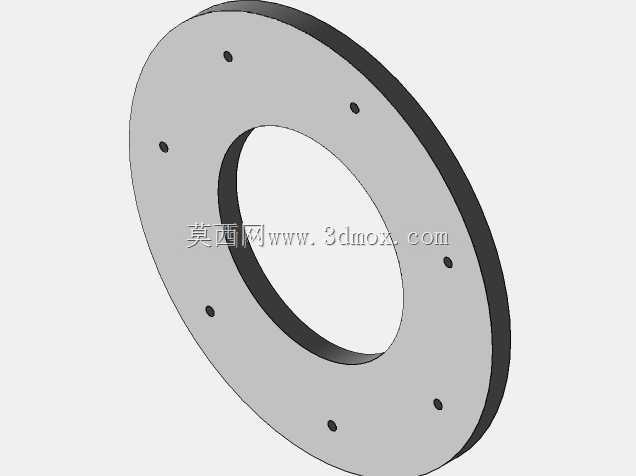

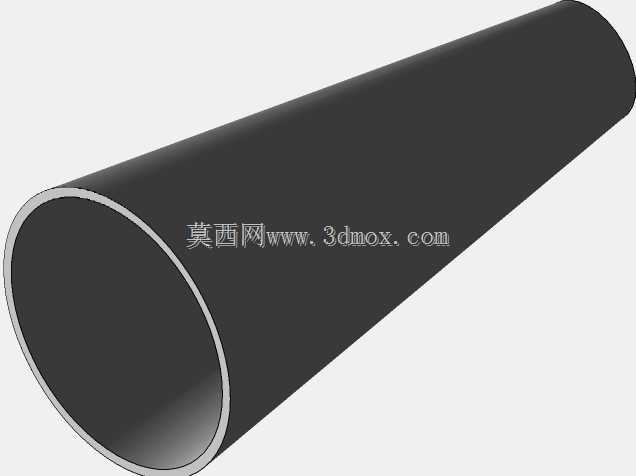

　　配套密封垫即可满足户外露天安装的防护要求。上部的发声腔体采用法兰式安装结构，法兰盘上均匀分布多个安装孔，可直接与下部电机的端盖通过螺栓紧固，法兰与电机端盖的配合面设置定位止口，保证装配后叶轮与腔体的同轴度，避免叶轮高速旋转时蹭到腔体内壁造成卡滞或异常磨损。围绕发声腔体周向均匀分布八个锥形扩音喇叭管，每个喇叭管采用渐扩式流道设计，入口端对接腔体内部的叶轮出气口，出口端做圆弧卷边处理，既可以减少气流出口的涡流损耗，提升声能传递效率，也能避免管口锐边造成的安装划伤风险。八个喇叭管沿周向等角度排布，可实现水平面360度无死角的声覆盖，不存在传统单方向警报器的发声盲区，适合开阔场地的全域警示需求。从安装边界尺寸来看，装置整体为同轴回转式结构，

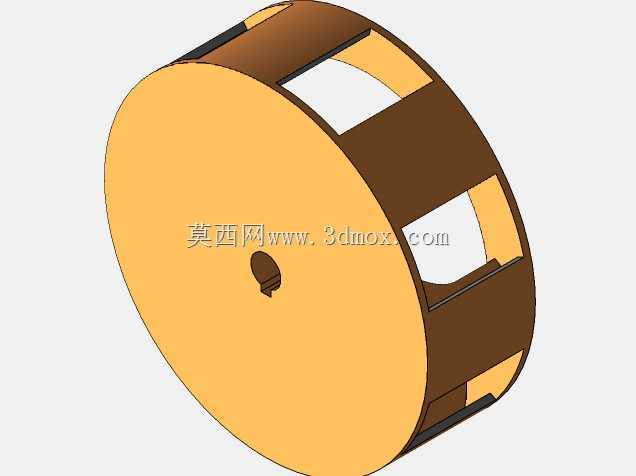

　　最大外轮廓尺寸由八个喇叭管的外端直径决定，安装时需预留足够的径向空间，避免喇叭管口被周边构件遮挡影响声传播效果；轴向安装尺寸从电机底部安装面到喇叭管最上端的高度，适配常见的立杆顶部安装、厂区围墙顶装、设备机架侧装等场景，电机底部预留的标准安装孔位，可直接配套通用的安装支架实现快速固定，无需额外定制转接件。功能设计上，该装置依靠电机直接驱动离心式叶轮旋转，叶轮转动时在腔体内形成周期性的气流脉冲，通过八个扩音管将声波放大后向外传播，发声频率稳定，声压级随电机转速提升线性增长，可通过调整电机供电参数实现不同告警等级的音效切换，区别于电子警报器易受电磁干扰出现音效失真的问题，纯机械气流发声的结构在强电磁干扰的工业现场仍能稳定工作，

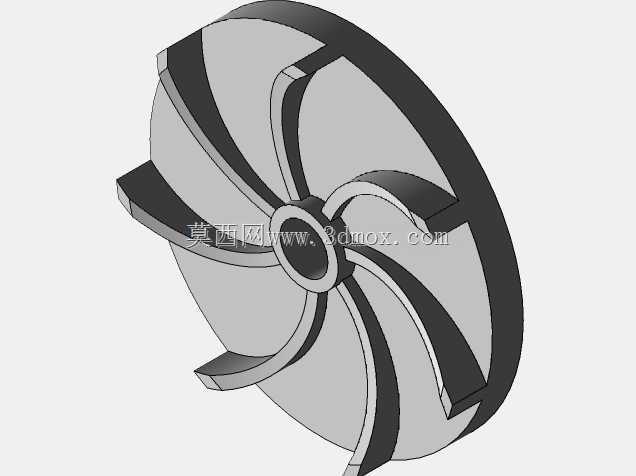

　　不会出现信号中断、音效错乱的情况。设计过程中针对喇叭管的角度做了反复校核，每个喇叭管的轴线与装置主轴线呈固定倾角，既保证水平方向的声能覆盖，也兼顾一定仰角范围的传播效果，适配不同安装高度的使用需求；喇叭管与腔体的连接采用一体式焊接结构，保证连接强度，避免长期震动造成连接处开裂漏气，影响发声效果。电机部分的选型匹配了装置的运行负载特性，启动扭矩可满足叶轮从静止到额定转速的快速启动要求，连续运行温升控制在绝缘等级允许范围内，可支持长时间持续告警工况，不会出现短时间运行过热烧毁的问题。腔体内部的叶轮采用前倾式叶片设计，可在较低转速下实现足够的气流脉冲强度，降低电机运行功率损耗，同时叶片做动平衡校正，减少高速旋转时的震动量，降低装置整体的运行噪音，避免装置自身震动造成安装紧固件松动。
