卧式离心泵配套驱动电机结构三维设计

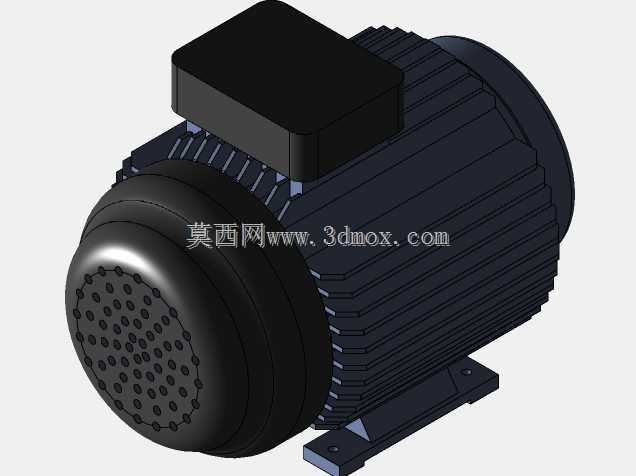

　　在民用供水、工业循环水输送、暖通空调水循环、农田排灌等诸多场景里，卧式离心泵是应用占比极高的流体输送设备，而和泵体直联的驱动电机，是整套泵组的动力核心，其结构设计的合理性直接决定泵组运行的稳定性、安装适配性与后期维护的便捷度。这款配套卧式离心泵的驱动电机，采用全封闭风冷式结构设计，机壳外侧排布有轴向平行的散热筋条，筋条的高度、间距经过热传导仿真校核，能够在电机运行时通过后端风叶带动的气流，快速带走定子绕组产生的热量，避免长期高负载运行出现绕组过热绝缘老化的问题，适配多数室内外无强腐蚀气体的泵组安装场景。从安装边界来看，电机采用底脚式安装结构，底部的两个安装支脚与机壳为一体铸造成型后经机加工找平，支脚上开有长圆形安装孔，

　　能够适配一定范围内的安装位置公差，方便现场安装时调整电机与泵体的同轴度，避免硬连接不同心导致的轴承磨损、轴封渗漏问题。电机的轴伸端采用标准尺寸的圆柱轴伸，带标准键槽，可通过联轴器和离心泵的泵轴直联，省去了中间皮带传动的效率损耗，也缩小了整套泵组的轴向安装尺寸，适合在泵房空间有限的场景下布置。电机顶部的接线盒采用独立密封结构，接线腔和电机内部腔体通过密封胶圈完全隔离，接线盒的进线口预留有标准管螺纹接口，可配套防水格兰头接入动力电缆，即使在泵房湿度较高、偶尔有溅水的环境下，也能避免接线部位受潮短路，提升户外、地下室泵房等场景的运行可靠性。从设计思路上，这款电机的结构完全围绕泵组的实际运行需求做适配：前端盖的轴承室采用双轴承排布设计，

　　靠近轴伸端的重载深沟球轴承能够承受泵轴传递过来的一定径向力，抵消叶轮运转时产生的径向跳动，后端的轻载轴承主要起到轴向定位作用，同时预留了微小的轴向窜动间隙，避免热胀冷缩导致轴承抱死。电机的风罩采用多孔式通风结构，进风孔的孔径经过优化，既能够保证足够的进风量满足散热需求，又能阻挡较大体积的杂物进入风罩打坏风叶，适合泵房内有少量浮尘、杂物的运行环境。在做三维建模时，对机壳的散热筋做了等壁厚处理，既符合铸造工艺的拔模要求，避免铸造时出现壁厚不均导致的缩孔缺陷，也保证了散热面积的最大化；安装支脚的受力部位做了局部加厚处理，通过应力仿真校核，在电机满负载运行、泵组产生振动的工况下，支脚部位的应力集中系数控制在材料许用应力范围内，

　　不会出现长期运行支脚断裂的问题。接线盒的位置设置在电机顶部居中位置，不管是电机左侧进线还是右侧进线，都可以通过调整接线盒的安装方向适配现场布线需求，不用额外改动电机的安装姿态。端盖和机壳的连接采用均匀分布的内六角螺栓紧固，止口配合的公差选用过渡配合，既保证装配时的同轴度，也方便后期维护时拆卸端盖检查轴承、清理绕组积尘。从外形尺寸的适配性来看，这款电机的中心高、轴伸直径、安装孔距都符合通用Y系列卧式电机的尺寸标准，能够直接替换同功率等级的老旧泵组电机，不用改动原有泵组的安装底座，降低设备改造的成本与工作量。电机的外轮廓没有突出的尖锐结构，所有边角都做了圆角过渡，避免安装维护时磕碰伤人，也减少了运输过程中碰撞掉漆、结构变形的概率。在实际选型配套时，这款电机的转速参数和常用离心泵的额定转速匹配，能够让泵体运行在最优效率区间，避免电机转速过高导致泵气蚀、转速过低导致流量扬程不足的问题；全封闭的结构也能适配输送清水、轻度污水介质的泵组，即使泵组的轴封出现少量渗漏，也不会有液体直接进入电机内部造成绕组烧毁。建模过程中对所有配合面的公差都做了明确标注，装配时的干涉检查全部完成，从机壳铸造成型到端盖机加工、轴承压装、转子动平衡的全工艺路径都在模型结构上做了对应预留，不管是用于教学演示结构原理，还是用于泵组配套的选型校核、安装布局模拟，都能直接提供准确的结构参考，不用再额外核对尺寸参数。
