旋转法陶瓷生产用脚踏式辊道卷板装置

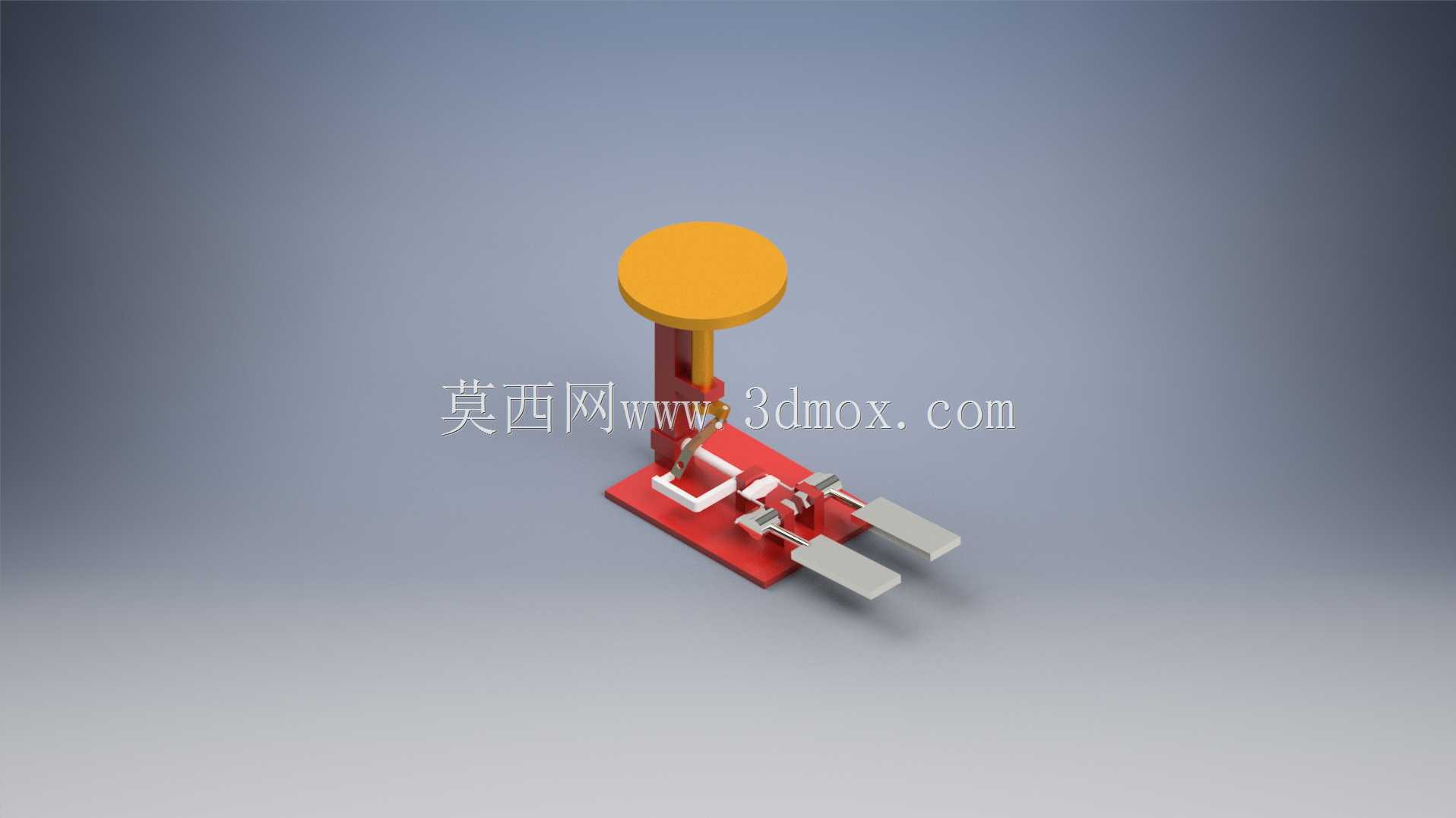

　　在日用陶瓷、工艺陶瓷的旋转法成型生产环节，这类脚踏式辊道卷板装置是作坊及中小产能生产线里适配性极强的前端坯料处理设备，区别于大型自动化辊压生产线的高投入、大占地特性，该装置更适配小批量多品类的陶瓷坯料制备场景，尤其是手工拉坯前的泥料预压卷制作业，能够替代传统人工反复捶打、擀压泥料的工序，降低作业人员的劳动强度，同时保证泥料卷制过程中的密度均匀性，减少后续成型环节出现的气泡、分层缺陷。从结构设计逻辑来看，该装置采用立式立柱搭配顶部施压圆盘的布局，底部红色基座作为整个设备的安装承载基准，所有功能组件均集成在基座平面上，安装时仅需保证基座平面与车间地面水平度偏差不超过1.5mm/m，即可满足设备运行的稳定性要求，

　　无需额外浇筑复杂的设备基础，整体占地边界控制在长450mm、宽320mm、高580mm的范围内，能够直接放置在常规成型工作台旁使用，适配现有陶瓷生产车间的工位布局，不需要对现有作业空间做大规模调整。设备的操控逻辑完全贴合陶瓷成型作业人员的操作习惯，采用双脚踏踏板作为动力输入部件，作业人员在坐姿操作状态下，双脚可自然放置在踏板上，通过踩踏力度的变化控制辊道的进给速度与压合间隙，双手则可以全程扶持调整泥料的进给角度，不需要腾出手操作手轮或按钮，能够实现泥料卷制过程中的连续调整，避免中途停顿造成的泥料压痕。顶部的黄色施压圆盘采用耐磨非金属材质制作，工作面做了镜面抛光处理，在压合泥料过程中不会粘黏陶土，同时圆盘与立柱之间设置了导向滑槽，

　　可根据泥料卷制的厚度需求调整下压行程，最大可适配厚度80mm的泥坯卷制作业，调整过程仅需松开立柱侧面的锁紧旋钮即可滑动定位，不需要额外借助拆装工具。基座上的辊道组件采用双平行光辊设计，辊面做了喷砂防滑处理，能够保证泥料进给过程中不打滑，两个辊轴的平行度公差控制在0.05mm以内，避免泥料卷制过程中出现厚薄不均的问题，辊轴的支撑座采用剖分式结构，日常清理残留泥料时可快速拆卸辊轴，不需要拆解整个基座结构，降低日常维护的工作量。从实际使用场景来看，该装置除了适配陶瓷泥料的卷制作业外，也可用于软质金属薄片、柔性板材的小半径卷圆试制，在产品打样阶段能够快速完成小尺寸工件的卷制成型，不需要动用大型卷板设备，降低打样过程中的设备能耗与材料损耗。

　　设计过程中充分考虑了作业环境的特殊性，所有与泥料接触的部件均做了防锈处理，踏板表面设置了防滑纹路，即使作业面沾有泥水也能保证踩踏操控的稳定性，立柱内部的传动部件做了全密封处理，避免泥料、粉尘进入传动间隙造成卡滞，设备整体无复杂的电控元件，纯机械传动结构的故障率极低，即使在粉尘较大、湿度较高的陶瓷生产车间内也能长期稳定运行，不需要频繁的检修维护。在三维建模过程中，所有配合面的公差均按照实际装配要求做了参数化设置，施压圆盘的导向行程、踏板的摆动角度、辊道的间隙调整范围都完全还原真实设备的运动边界，可直接用于设备的虚拟装配验证、作业工位的布局仿真，也可作为小型陶瓷生产设备改良设计的基础参考模型，帮助设计人员快速完成结构优化与功能迭代。
