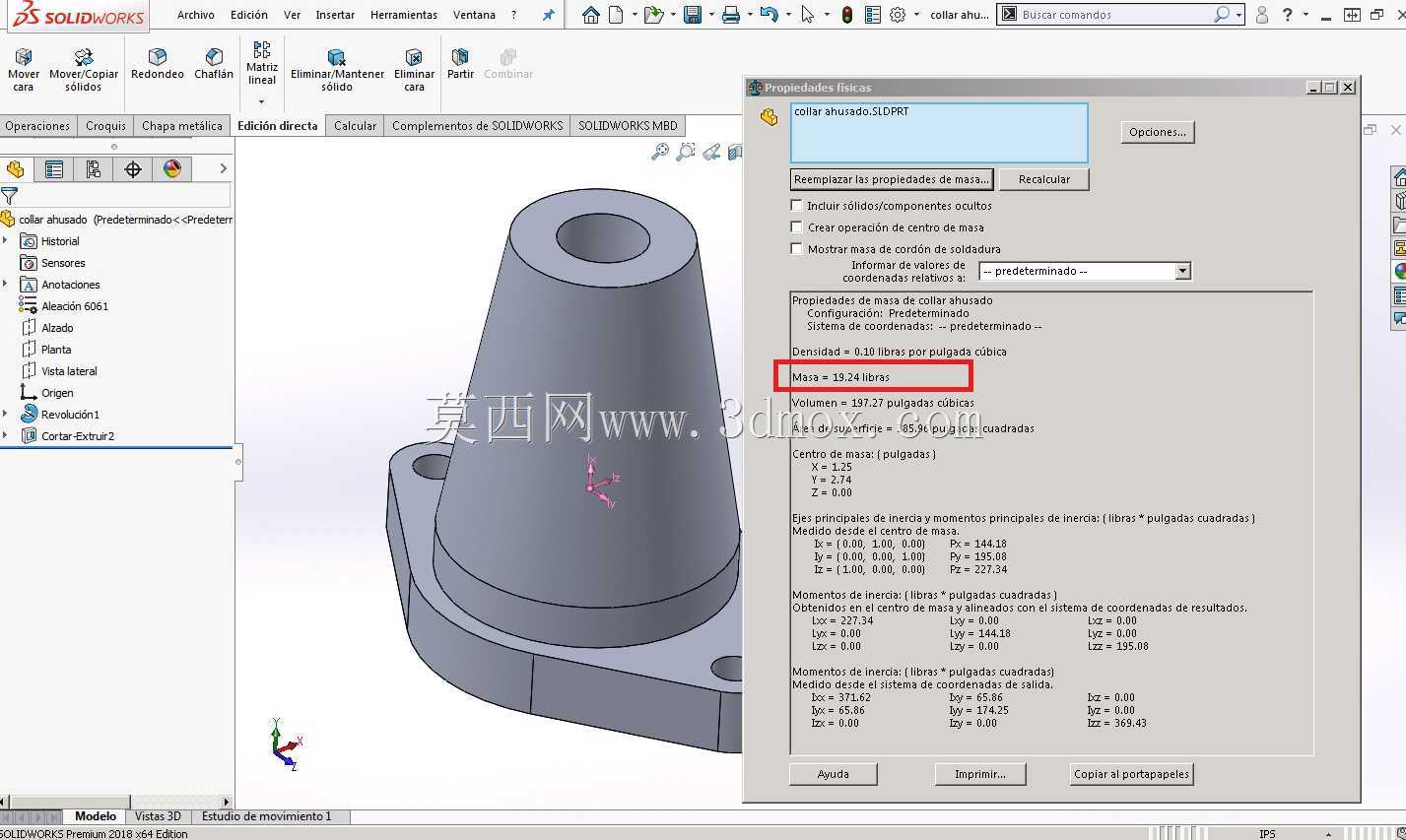

带法兰安装座锥台形流体转接接头结构

　　这类带法兰安装座的锥台形转接件，多应用在中小流量流体管路的变向、变径衔接场景，常见于小型液压站油路分支、气动控制回路终端、低压流体输送管线的设备端接口位置，承担管路与设备本体之间的过渡连接功能，同时可适配不同通径管路的对接需求，减少管路弯折带来的流阻损失。从结构功能来看，下部的菱形法兰安装座设置了两个对称安装孔，可通过螺栓直接固定在设备面板或阀块安装面上，安装面与锥台主体根部做了圆弧过渡处理，避免应力集中在连接直角处，承压状态下可分散根部的载荷，降低长期使用后出现焊缝或本体开裂的风险。锥台段采用上小下大的锥形结构设计，一方面是顺着流体流向逐步改变通径，让介质流动过程中流速变化更平缓，减少湍流产生的振动与噪音，

　　另一方面锥形结构自身的结构刚性优于等径直筒，在相同壁厚条件下可承受更高的内部压力，同时也能节省部分原材料，降低零件自重。上部的直筒段设置了内孔接口，可直接对接标准通径的管路或快插接头，直筒段的外圆可作为安装定位基准，与对接件的配合面实现同轴定位，保证管路对接后的同轴度，避免偏心安装带来的密封件偏磨问题。设计过程中首先要确定上下接口的通径匹配关系，根据管路的额定流量、工作压力计算锥台段的壁厚，保证承压安全系数符合行业规范，法兰安装座的安装孔中心距需要匹配对应设备的安装孔位尺寸，安装面的平面度需要控制在合理公差范围内，保证密封垫压紧后受力均匀，不会出现渗漏问题。锥台与法兰、锥台与上部直筒的连接位置都做了圆角过渡，圆角半径根据壁厚取值，

　　避免加工过程中出现应力集中，同时也方便铸造或机加工过程中的刀具走刀，减少加工应力残留。从安装边界来看，法兰座的两个安装孔对称分布在锥台主体两侧，安装时所需的操作空间仅需覆盖法兰座外轮廓即可，不需要额外预留过大的操作空间，适合安装在设备内部空间紧凑的位置；零件整体高度较低，安装后突出设备表面的尺寸小，不会与周边其他管路、元器件产生干涉。上部接口的外圆尺寸与标准管路接头尺寸匹配，不需要额外加工转接套即可直接对接常用规格的管路，减少了装配环节的零件数量。实际使用中，这类转接件的内部流道做了顺滑过渡处理，没有直角突变的位置，介质流经时的压力损失小，不容易在内部残留介质，对于输送有轻微粘度的流体介质时，也不会出现介质滞留堆积堵塞流道的问题。

　　法兰安装面可根据使用场景搭配不同材质的密封垫，包括橡胶密封垫、紫铜密封垫、聚四氟乙烯密封垫等，适配不同温度、不同介质的密封需求，安装时按照对称顺序拧紧螺栓，可保证密封面受力均匀，实现可靠的静密封效果。建模过程中需要重点关注各段的同轴度公差，上部直筒内孔与法兰安装面的垂直度需要控制在合理范围内，避免安装后管路出现偏斜，导致对接处产生额外的安装应力；锥台段的锥度需要根据流道设计要求确定，保证流道截面变化均匀，同时外锥面的拔模角度适配对应的加工工艺，如果采用铸造工艺生产，外锥面的拔模角度可适当放大，方便脱模，如果采用棒料机加工成型，锥度可根据流道需求做的更精准，壁厚均匀性更好。
