星型多缸活塞式航空动力装置结构

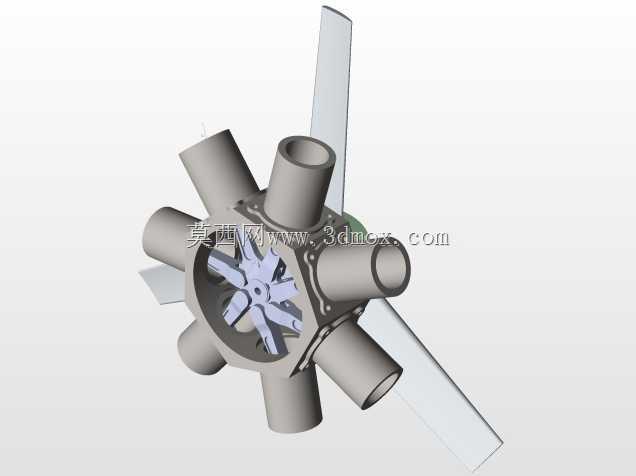

　　在轻型通航飞行器、小型实验类航空器以及复古航模动力系统的应用场景中，这类星型布局的多缸活塞动力结构始终占据着特殊的应用位置。不同于直列、V型动力布局的紧凑排布，该结构将多个气缸以中心曲轴箱为圆心呈放射状均匀分布，这种排布逻辑从根源上解决了小排量多缸结构的散热痛点——气缸直接暴露在迎面气流中，不需要额外设计复杂的液冷管路与散热腔体，大幅降低了动力系统的自重与故障点，非常适合对自重敏感、维护条件有限的低空轻型飞行场景。从实际使用层面看，这类动力结构的输出特性偏向低转速大扭矩，不需要搭配复杂的减速机构就能直接驱动螺旋桨输出推力，在低速巡航工况下的燃油经济性表现优于同排量的直列结构，早期的很多轻型通用飞机、

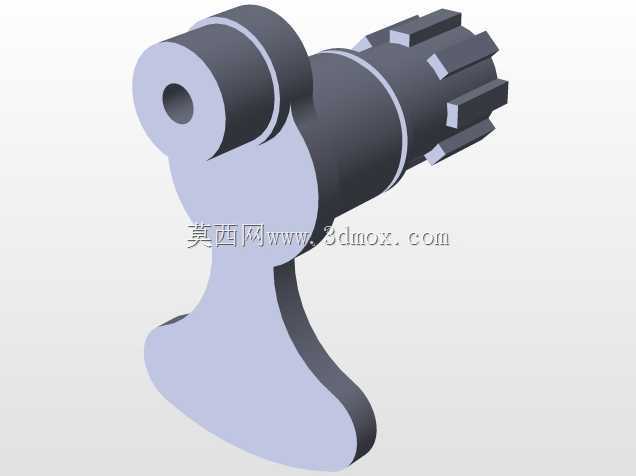

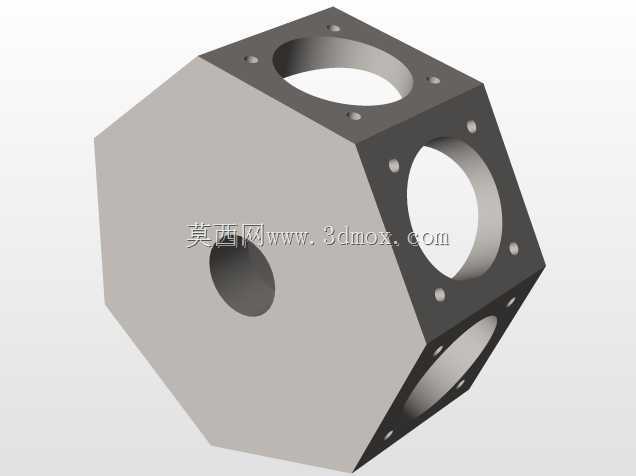

　　农业作业飞机都大量采用这类布局的动力单元，甚至在部分小型气垫船、沼泽特种作业载具上，也能看到移植该类动力结构的案例，核心就是看中其结构简单、风冷可靠、扭矩输出直接的特性。拆解该结构的设计逻辑，中心的曲轴箱是整个动力单元的承载核心，所有气缸的安装定位面都围绕中心曲轴的回转中心做等角度分度加工，每个气缸的轴线都指向曲轴的回转中心，保证活塞往复运动的作用力可以直接传递到曲轴的曲柄销上，减少力的传导损耗。曲轴的曲柄采用错拐设计，匹配不同气缸的点火顺序，保证各个气缸的做功行程均匀错开，让动力输出的平顺性达到最优，避免出现过大的扭转振动传递到螺旋桨端，影响飞行稳定性。外露的螺旋桨安装位直接集成在曲轴的输出端，不需要额外设计传动连接法兰，

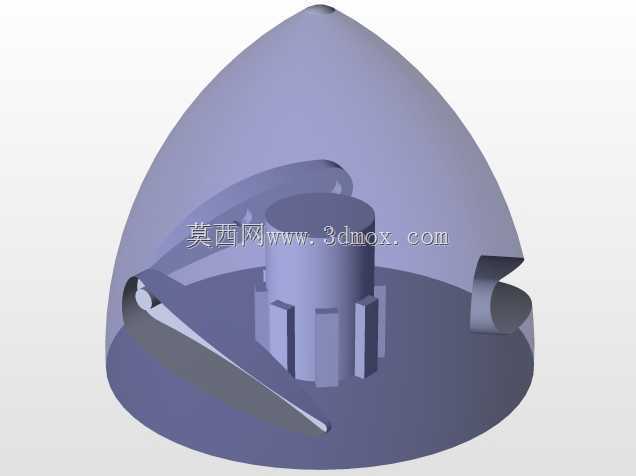

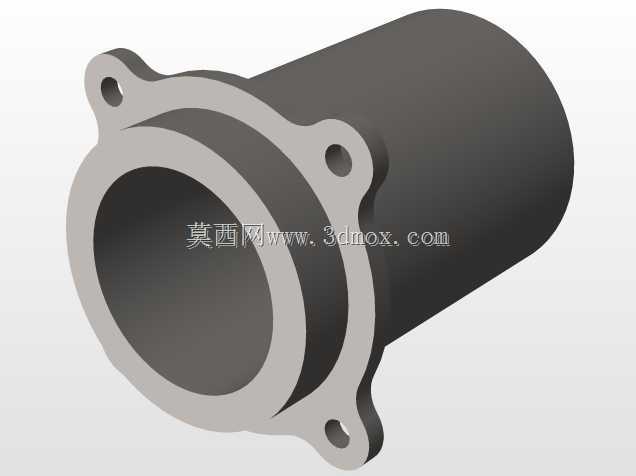

　　减少了传动环节的间隙与动平衡校准难度，安装时只需要将螺旋桨的定位孔与输出轴的定位止口对齐，锁紧固定螺母即可完成装配，大幅降低了现场维护的操作难度。从安装边界来看，这类星型结构的径向尺寸远大于轴向尺寸，设计载具的安装舱时需要预留足够的径向散热空间，不能在气缸外围布置遮挡气流的结构件，否则会破坏风冷散热的气流路径，导致气缸工作温度过高出现拉缸故障。气缸的安装法兰采用螺栓直接固定在中心曲轴箱上，每个气缸的安装接口都做了等强度设计，单个气缸出现故障时可以单独拆卸更换，不需要拆解整个动力单元，外场维护的便利性远高于集成式的液冷动力结构。中心的分气与传动组件集成在曲轴箱前端的腔体内，配合外露的星形传动轮驱动各个气门的启闭，

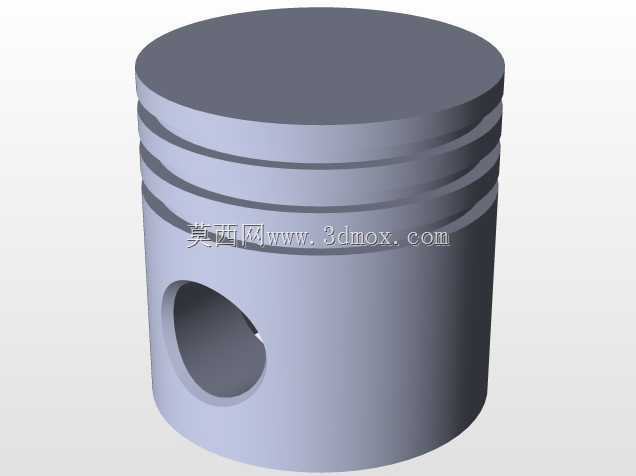

　　整个配气结构没有复杂的正时链条或者皮带结构，直接通过齿轮传动保证配气正时的可靠性，在高振动、大温差的飞行环境下不会出现正时跳齿、传动失效的问题。结构设计上，每个气缸的散热鳍片都顺着气流方向布置，飞行时的迎面气流可以顺着鳍片间隙快速带走气缸燃烧产生的热量，即使在地面怠速工况下，螺旋桨转动产生的抽吸气流也能覆盖所有气缸的散热表面，不需要额外加装散热风扇。活塞与连杆采用分体式设计，每个气缸的副连杆都铰接在主连杆的曲柄销座上，这种设计可以在有限的径向空间内布置更多的气缸数量，同时保证所有活塞的行程一致，压缩比偏差控制在极小的范围内，保证各个气缸的做功一致性。在做三维建模的时候，需要重点关注各个气缸的分度角度精度，以及连杆与曲轴、活塞销的配合间隙，所有运动部件的干涉检查需要覆盖曲轴完整回转一周的所有行程位置，避免实际装配时出现运动卡滞。另外安装节的设计需要匹配载具的安装架定位尺寸，整个动力单元的重心落在中心曲轴的轴线上，避免运行时产生不平衡的离心力导致机架振动过大。这类结构虽然在现代大推力航空动力领域逐渐被燃气涡轮结构取代，但在轻型运动类飞行器、高端仿真航模、小型特种作业动力领域依旧有不可替代的应用价值，其结构本身的力学排布逻辑也常被用作机械原理教学的典型案例，帮助从业者理解多缸往复动力的力传导、动平衡、散热设计的核心思路。
